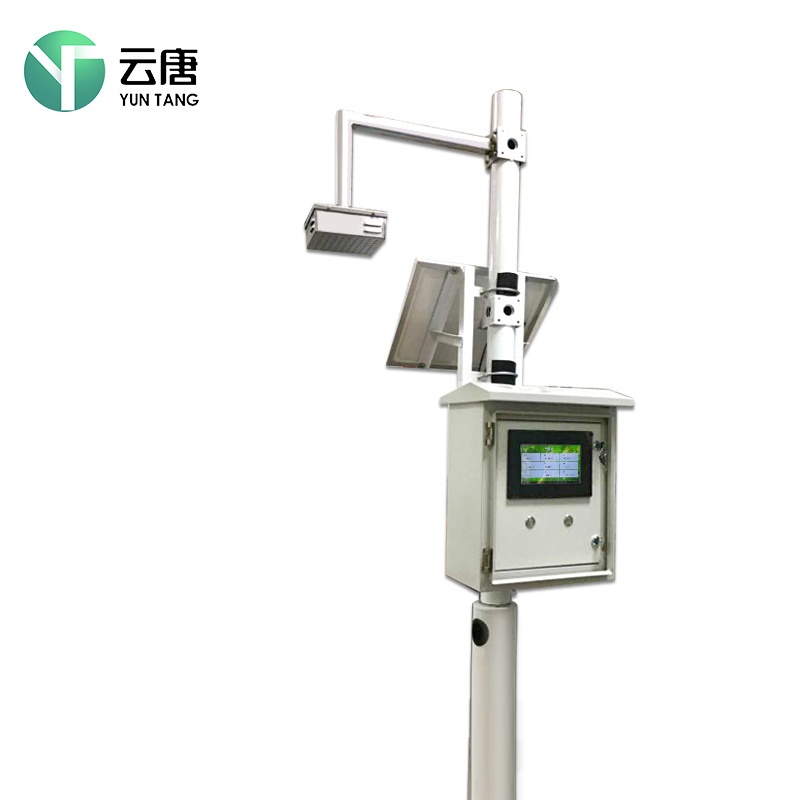

网格化大气环境监测仪器设备YT-QX
产品介绍：
AQI网格化空气质量微型监测站是我公司生产的新型空气质量在线多参数监测系统，主要监测PM2.5、PM10、CO、SO2、NO2、O3等多种参数。建立大气环境数据监测与分析系统，可以提高对大气污染监测数据的处理和管理能力，该设备广泛应用于环保领域、工业企业区域、厂界空气环境、城市功能区、社会生活环境、景区及林业空气质量及大范围环境监测中，实现对大气质量的自动监测采集和上报等处理工作。
该产品是一款以物联网为基础的网格化空气质量监测站，采用模块化设计，将分体式采样头（四气两尘（SO2、NO2、CO、O3、PM2.5、PM10））和温湿度传感器独立安装于主控箱外，可在无人值守的恶劣环境下全天候全自动正常运行，并通过无线方式进行组网，实现实时数据监测传输，并汇集到“物联网大数据传输平台”，为网格化监测提供数据基础。
技术参数：
单元名称 | 描述 | 技术参数 |
颗粒物监测单元 | 监测方法 | 连续自动实时监测方法 |
测量原理 | 光散射法 | |
测量数据 | PM10、PM2.5 | |
测量量程 | 0～1000 ug/m3 | |
浓度显示时间 | ≤60s | |
测量时间 | 0.1min（*短测量时间），1min（标准测量时间），（1-9999）秒任意设定 | |
检测限 | ≤0.001 mg/m3 | |
仪器平行性 | ≤±10% | |
浓度报警 | 具备高浓度报警功能，平台可配置报警阈值 | |
四参数监测单元 | 监测方法 | 连续自动实时监测方法 |
测量原理 | 高精度电化学 | |
测量数据 | SO2、NO2、CO、O3 | |
测量范围 | SO2 测量范围：0-2000ug/m3；分辨率：1ug；准确度±10%，测试标气浓度1200ug/m3 | |
NO2测量范围：0-2000ug/m3；分辨率：1ug；准确度±10%，测试标气浓度1300ug/m3 | ||
O3 测量范围：0-2000ug/m3；分辨率：1ug；准确度±2%，测试标气浓度2000ug/m3 | ||
CO 测量范围：0-200mg/m3；分辨率：0.1mg；准确度±10%，测试标气浓度103mg/m3 | ||
数据采集传输 | 数据有效传输率 | 断点续传配合平台数据补遗，保证数据有效传输率≥95% |
处理器 | ARM 10，STM32，520MHz | |
操作系统 | Linux操作系统 | |
远程控制 | 支持远程校时、远程重启、远程设置、远程升级 | |
传输网络 | 自动实时上传数据，GPRS | |
箱体及供电 | 箱体材质 | 喷塑箱体 |
支架材质 | 镀锌处理 | |
支架高度 | 标配高度3.5m，其他高度可选 | |
支架直径 | 114mm变径76mm | |
防护等级 | IP65 | |
工作电压 | 可选：?直流12V太阳能 ?交流220V ?交流220V+直流12V | |
显示方式 | 显示方式：7寸LCD触摸多彩显示屏 | |
数据存储 | ?GPRS ?本地数据存储（可选） | |
温度环境 | -30℃～50℃ | |
湿度环境 | 10%RH～90%RH | |
噪声监测终端 | 测量范围：30-130dB（A） | |
声级计采样频率：小于1s | ||
动态分析范围：≥100dB(A) | ||
频率计权：A、C、Z | ||
时间计权：F、S | ||
噪声报警：触发录音或录像（可选） | ||
气象五参数 | 温度：测量范围：-30℃～70℃；精度：±0.3℃（20℃）； | |
湿度： 测量范围：0～100RH；精度：±5％（5%RH－95%RH，25℃）； | ||
风向：测量范围：16个方向（0~360度）；精度：±5度； | ||
风速：测量范围：0~30 m/s；精度：±0.3m/s； | ||
气压：测量范围： 30～110Kpa；精度：±2.5pa。 | ||
技术特点：
1、符合GB/T17626.2-2006静电放电抗扰度标准的要求。符合GB/T17626.3-2006射频电磁场辐射抗扰度标准的要求。符合GB/T17626.4-2008电快速瞬变脉冲群抗扰度标准的要求。符合GB/T17626.5-2008浪涌（冲击）抗扰度标准的要求。
2、自主研发生产，核心传感器部件原装进口。
3、所有传感器模块外置于主控箱，独立式安装。
4、采用独特物理气路设计模式，既保证空气的流动性，又避免了泵吸式设备所带来的备件维护问题。
5、整机采用模块化设计，自由组合监测参数，维修维护简单方便。
6、支持远程设备重启，主程序升级，电池电量回传。
7、配合物联网大数据传输平台，可实现远程控制，采集频率设置，生成数据报告。
8、美观大方的支架设计，双层门仪表箱，内置7寸触摸屏幕，监测数据实时展现，安装后外部无明线。
9、采用交流220V+直流12V太阳能供电模式时，设备可保证全年不掉电。
10、支持本地数据存储与导出，即使在设备离线时，保证数据不丢失。
11、本地存储可达10年以上，便于长期观察及数据累计、分析。
标准配置：
序号 | 名称 | 数量 | 备注 |
1 | 主控箱 | 1 | 内含电源模块，主控模块，DTU模块 |
2 | 太阳能板 | 1 | 20W |
3 | 蓄电池 | 1 | 12AH，12V |
4 | 四参数气体检测模块 | 1 | 485输出，标准Modbus |
5 | PM2.5传感器 | 1 | 4-20mA |
6 | PM10传感器 | 1 | 4-20mA |
7 | 大气温度传感器 | 1 | 4-20mA |
8 | 大气湿度传感器 | 1 | 4-20mA |
5 | 支架 | 1 | 标配高度3.5m，其他高度可选 |
6 | 安装附件 | 1 | 安装螺丝等 |
7 | 预埋件 | 1 | 固定用 |
8 | 物联网大数据传输平台 | 1 | 实时浏览，历史查询，其他功能可选 |
9 | 物联网卡 | 1 | 含一年流量费用 |
安装准备：
1、土质地面。需要挖50*50*50cm的土坑，中心放入预埋件，浇筑混凝土（平面水平），预埋件顶端5cm露出地面，浇筑混泥土时应包裹好预埋件螺纹，凝固7-10天，即可安装设备。
材料及工具准备：铁锹，自来水，混凝土，抹子，木板若干，中号十字螺丝刀，水平尺，活口扳手，钳子
2、硬质地面（厚度不小于10cm）。按照支架底座安装孔的位置，在硬质地面打4个直径18mm，深度120mm的圆孔，放入M14膨胀螺栓，之后直接安装设备即可。
材料及工具准备：打孔电锤，锤子，中号十字螺丝刀，水平尺，活口扳手，钳子
