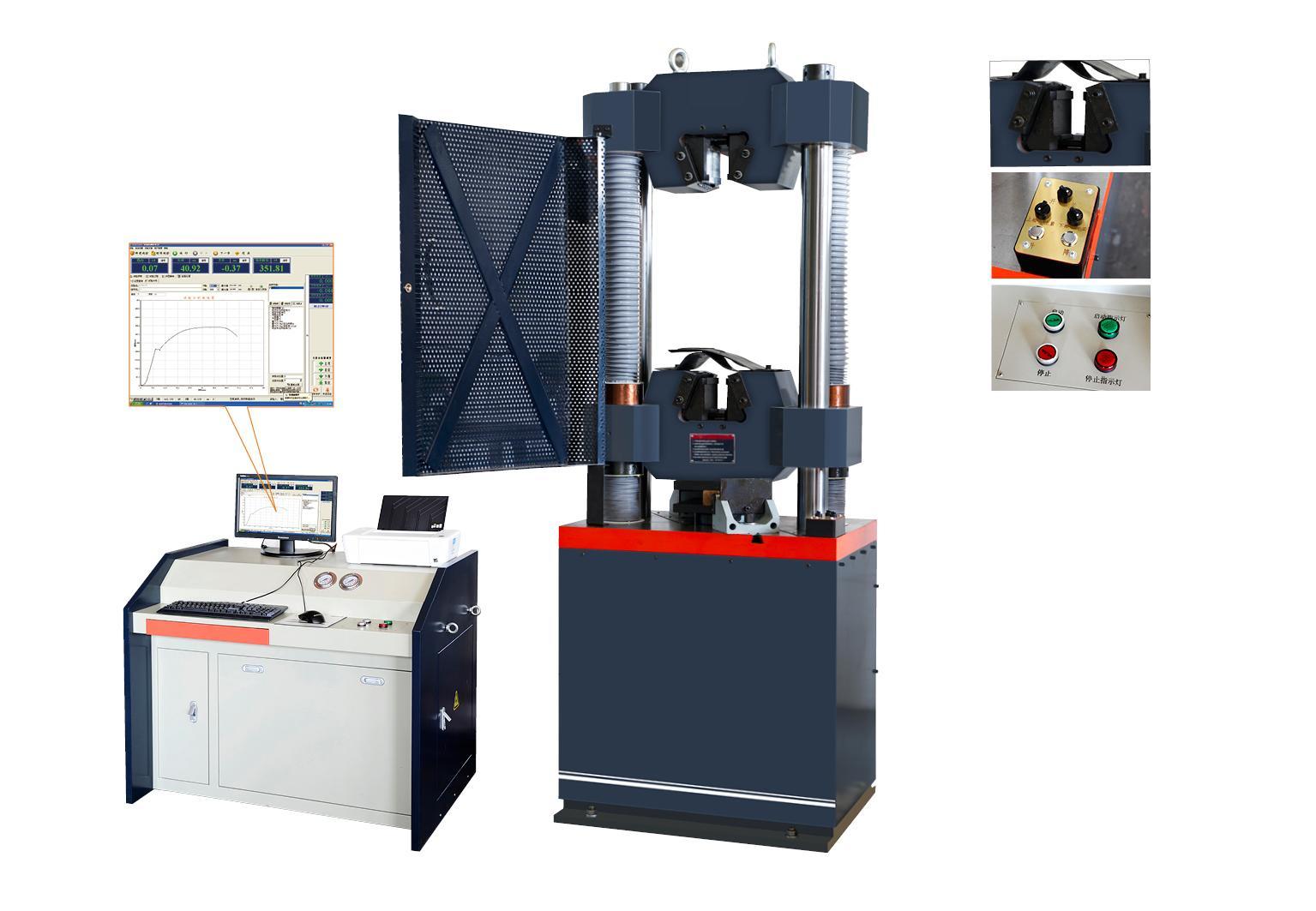

WEW-600D型微机屏显液压式**试验机主机采用油缸下置式主机结构，主要用于金属材料、非金属材料、产品零件、部件、结构件，标准件的拉伸、压缩、弯曲等力学性能试验。
本系列试验机若增配环境装置还可做该环境下的材料拉伸、压缩及弯曲试验。例如：高温拉伸、低温拉伸、压缩等试验。
适用于钢铁、冶金、建筑建材、质检中心、水利水电、公路桥梁、科研院所，大专院校力学等厂矿企业和检测科研机构。
产品的制造和检验标准
1. GB2611《试验机通用技术要求》
2. JJG139《拉力、压力和**试验机》
适用的试验方法标准
试验操作和数据处理满足GB/T228《金属材料室温拉伸试验方法》，GB/T7314《金属材料室温压缩试验方法》，GB/T232《金属材料弯曲试验方法》等上百个标准要求。并可根据客户需求配置满足不同标准的数据处理方法。
1.主机
主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。
2.传动系统
中横梁升降采用电机链轮带动横梁移动，调整中横梁的空间位置，实现拉伸、压缩空间的调整。
3.液压系统
油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组，进入油缸。手动阀控制进入油缸的流量，实现试验加载。
4.电气测控系统：
（1）核心部件均采用进口原器件，性能稳定。
（2）具有过载、过流、过压、位移上下限位等保护功能。
（3）内置式插卡式数据采集系统，实现试验力、试样变形和横梁位移等参量的数据采集。
（4）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
5.软件主要功能特点描述
该测控软件用于各种金属及非金属的试验，按照相应标准完成实时测量与显示数据，处理实验结果、输出等各种功能。
(1)分权限管理，不同级别的操作者有不同的操作权限，可操作的菜单等内容也不同，既使普通操作者操作简单、方便、快捷，又有效的保护了系统；
(2)实时测量与显示试验力及峰值、位移、变形等各信号；
(3)实现了负荷-变形，负荷-位移等多种试验曲线的实时屏幕显示，可随时切换观察，曲线的放大与缩小非常方便；
(4)具备试验参数的计算机存储、设定、加载等功能，调零、标定等操作都从软件上进行，各参数可方便的进行存储和调入；
(5)采用人机交互方式分析数据。处理方法满足应用广泛的标准要求，可自动计算弹性模量、屈服强度、规定非比例延伸强度等各种性能参数，也可人工干预分析过程，提高分析的准确度；也可以根据用户提供的标准进行其他的数据处理。
(6)试验数据以文本文件存贮，以方便用户查询，以及利用任何通用商业报表、字处理软件对试验数据进行再处理，同时方便联网传递数据；
(7)记录保存试验全过程的数据曲线，还可以进行曲线叠加对比，便于对比分析；
(8)可按用户要求格式打印试验报告。用户可以自己选择报告输出基本信息和试验结果及试验曲线的内容，满足各种需要；
(9)实现了试验力和变形的数字调零、自动标定，方便了操作，提高了机器的可靠性。各种参数系统设置以文件形式存贮，便于保存和恢复；
(13)具备过载保护自动停机功能，并可以自动判断试样断裂，自动停机。
5.软件及软件操作界面：
（1）软件可以在Windows98/2000/XP，用户界面呈现与Windows风格一致的中文窗口系统。所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成。
试验主界面
6、安全保护装置
（1）当试验力超过**试验力的2%-5%时，过载保护，系统卸荷。
（2）当活塞升起达到上极限位置时，行程保护，油泵电机停机。
序号 | 项 目 名 称 | 参 数 |
1 | **试验力kN | 600 |
2 | 试验力示值相对误差 | ≤示值的±1% |
3 | 试验力测量范围 | **试验力的2%~100% |
3 | 夹紧方式 | 液压夹紧 |
4 | 圆试样夹持直径范围mm | Φ6～Φ40 |
5 | 扁试样夹持厚度范围mm | 0-30 |
6 | 扁试样夹持宽度mm | 80 |
7 | **拉伸试验空间mm | 590 |
8 | **压缩试验空间mm | 500 |
9 | 控制柜外形尺寸mm | 1200×620×850 |
10 | 主机外形尺寸mm | 730×590×2200 |
11 | 电机功率kW | 2.3 |
12 | 主机质量kg | 2500 |
13 | 立柱净间距(mm) | 450 |
14 | 上下压盘尺寸mm | Φ150 |
15 | 弯曲支棍间距mm | 400 |
16 | 弯曲支棍宽度mm | 140 |
17 | 容许弯曲度mm | 100 |
18 | **活塞行程mm | 200 |
19 | 活塞**移动速度mm/min | 约60 |
20 | 试验空间调整速度mm/min | 约100 |
21. | 主机结构 | 两丝杠四立柱 |
序号 | 名 称 | 规 格 | 数量 | 备注 |
1 | 主 机 | 1台 | ||
2 | 油源 | |||
4 | 控制柜 | 1台 | ||
5 | 测控系统 | 1套 | ||
6 | 油压传感器 | 1只 | ||
7 | 光电编码器 | 1只 | ||
8 | 计算机 | 1台 | ||
9 | 打印机 | 1台 | ||
10 | 圆试样钳口mm | Φ6~Φ13，Φ13~Φ26， Φ26~Φ40 | 1副 | 常规配置拉伸钳口三副，客户可根据需要选择 |
11 | 扁试样钳口mm | 0-15，15-30 | 各1副 | |
12 | 压缩附具mm | 1套 | ||
13 | 弯曲试验附具 | 1套 | ||
14 | 随机文件 | 1套 |
