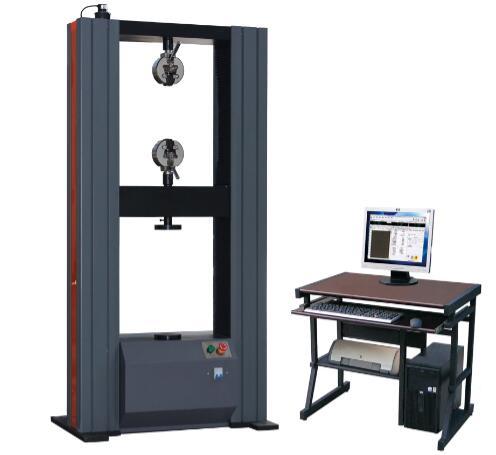

WDW-20KN橡胶塑料电子**材料试验机(非金属类）

产品介绍

一、产品的制造和检验标准

1. GB/T16491—1996《电子式**试验机》；

2. GB2611—92《试验机通用技术要求》；

二、适应标准

GB/T1040.1-2006/ISO527-1-1993《塑料拉伸性能的测定》、

GB/T1041-2008/ISO604-2002《塑料压缩性能的测定》、

GB/T9341-2008/ISO178-2001《塑料弯曲性能的测定》

GB8804.2-1988塑性塑料管材拉伸性能试验方法 聚氯乙烯管材

GB9647-1988塑料管材耐外负荷试验方法

GB/T 17200-2008/ISO5893 橡胶塑料拉力、压力和弯曲试验机（恒速驱动） 技术规范

ASTM D638-2003 塑料拉伸性能的试验方法

三、 橡胶塑料电子**材料试验机介绍

1. 应用范围：非金属、塑料复合材料及制品的拉伸、压缩、弯曲物理性能试验。还可以增配环境试验箱体在高温或低温环境下进行拉伸、压缩性能试验。

2. 应用领域：可广泛应用于航空航天、石油化工、汽车零配件、工程塑料、电线、电缆、塑料橡胶、纺织、陶瓷、建材、金属材料、高分子材料分析检测。

3. 应用样品：哑铃型、矩形、圆形、圆柱形、角形（90°或者180°）等

4. 供货机型：可按用户要做试验的试样材质、几何形状、负荷范围、相关标准，确定机型（微型、精密型、标准型、特殊型）。

5. 测试结果：可测定材料的拉伸强度、压缩强度、弯曲强度、屈服强度、断裂伸长率、弹性模量、应力、应变等多种参数。

6. 力值测量：配高精度传感器，全量程线性，测试范围更宽扩。

7. 变形测量：主机高精度光电编码器测量，还可以配大变形测量装置，测量伸长率和弹性模量的精确度。

8.1曲线方式：

拉伸：力—伸长、应力-应变、强度-时间；力-时间、伸长-时间、应变-时间。

压缩：力-变形、应力-应变、强度-时间、力-时间、变形-时间、应变-时间

抗弯：力-挠度、强度-时间、力-时间、挠度-时间。

8.2曲线对比：同组试验的曲线可以多种颜色迭加对比。

8.3局部放大试验：曲线上的任意段可进行区域放大分析和还原。

8.4数据分析：在曲线图上的试验数据可随意选取分析。

9.自动存储：试验条件、测试结果、测试曲线、数据和一组试样结果选定是否有效，并可连续测试动存储，随时调用，可以按着每一个人的测试习惯，分别命名存储在不同的文件目录下。

10.报告选择打印：可按用户需求选择不同的报告格式，可用EXCEL或Word直接查看报告或选取不同的曲线数据对比形式，包括分开对比和叠加对比打印。

11.仪器功能：

11.1.断裂停车功能：试样拉断瞬间能自动停车。

11.2.自动保护：有自动过负荷、过流、过压、欠压、超温、上下限位保护。

11.3.横梁位置：本机除具有独特的标尺横梁位置指示外，还有横梁位置数字显示功能。

11.4.控制功能：恒试验力、恒变形控制方式、自动返车功能。

11.5手动控制：除自动控制外，还有中文液晶显示手动控制箱，可手动操作横梁上下变速，使移动横梁位置控制更方便。

11.6可选择不同的力值单位（N、kgf、gf）

11.7清零：可对负荷、变形、位移测量随时进行手动或自动清零。

四、橡胶塑料电子**材料试验机主要技术参数及精度

1、试验机等级：0.5级

2、力值测量

2.1**试验力： 20KN

2.2有效测力范围： 0.4%-100%FS（内外不分档）

2.3分辨力： 1/300000

2.4高精度传感器精度：±0.5%

2.5负荷测量精度：±0.5%

3、 试验速度

3.1调节范围： 0.005～500mm/min（无级调速）

3.2速度精度： ±0.5%

3.3匀试验力速率、匀变形速率控制范围：0.01%～10%FS/S

3.4 匀试验力速率、匀变形速率控制误差：±0.5%

3.5 恒试验力、恒变形控制范围：0.5%～100%FS

3.6 恒试验力、恒变形控制误差：小于10%FS时为设定值的±1%，大于10%FS时为设定值的±0.1%

4、 位移（移动横梁）

4.1 测量范围：0~1000mm

4.2 分辨力：0.001mm

4.3 位移精度：±0.5%

5、变形

5.1 横梁变形测量精度：±0.5%

5.2 横梁试验中变形测量范围：580-860mm5.3 大变形测量精度：±0.5%

5.4 大形测量范围：25-1000mm

6、机器结构描述

6.1 双丝杠四立柱结构，采用圆弧同步带轮减速，德国毛坯滚球丝杠，传动无间隙，使试验力和变形速度精密控制得到保证。四立柱结构保证结构超强稳定，刚性十足，寿命和克服机械变形大大提高。圆弧同步带轮传动平稳，响应快，噪声低。伺服单元采用全数字交流进口伺服电机和驱动器，调速范围宽，精度高。

6.2有效试验宽度：400mm

6.3夹具间有效行程：600mm6.5横梁**有效行程：1200mm

6.6 参考外形尺寸：700×400×1800mm

6.7 参考重量：250kg

6.7电源：AC220V 0.5KW

五、橡胶塑料电子**材料试验机主要配置

六、橡胶塑料电子**材料试验机计算机系统及软件包特点

试验机软件是我公司**研发WdowsXP SP3以上操作系统下运行包含**界面软件WIN7操作系统，功能强大、操作直观的试验软件系统，便于掌握、可根据需要灵活配置。

6.1 功能说明

可以根据不同的用户类型：管理员用户和非管理员用户自主定义，每个人都可以按着自己的要求去设置属于自己的个性试验。不同的材料特性，不同的试验标准，灵活的设置符合要求的试验方案。

即可试验前录入试样参数，也可以试验后录入试样参数，即可以单根录入试样参数，也可以批量录入试样参数，既可以试验前修改试样参数，也可以试验后修改试样参数，完全满足您的操作习惯。

专业的、灵活的控制方式使您试验时会得心应手，全程的应力、应变控制完全符合国际、国家、行业标准中要求的控制方式，平滑的控制方式切换和高速的采样速率更加真实的反映材料的特性。

严格的按照试验相关标准进行进行精确的数据结果计算统计，并配备完善的数据查询功能，打印功能，导出功能保证试验数据的准确性、可靠性，真实的体现和反映材料本身的性质和特性。

不同的用户根据其角色的不同将拥有不同的权限，使软件系统更加专业化，细节化，任性化。

快速的数据结果公式计算，灵活的报表方案设计，将它彻彻底底的由单一的控制软件变为控制系统平台。

3.1.7 曲线分析功能：

所有的材料特性都可以通过数据曲线得以体现，所以强大的数据曲线分析功能可以帮助您更一步的掌握和理解材料的试验特性，是您进行材料分析的**的帮手。

无论科研单位、大专院校、工厂企业、质检机构都可以设置符合其自身要求的试验参数。

按照国际标准、国家标准、行业标准中单位名称的要求灵活的设置单位。

6.2 特点说明

更加专业的软件架构，更加合理的数据结构，更加符合软件类模块封装语言的设计，将所有功能模块设计成即使独立于试验又结合于试验，自由组合，合理搭配，灵活的接口、数据计算、报表设计将让您觉得它的功能更加强大，使用更加舒适。

开放的设计源于开放的思想，智能公司的试验软件系统一直秉承这一理念，试验参数性的设计，试验结果、通道单位转换的标准设计，试验方案的合理设计，试验数据多方式类型导出进行二次开发都是开放式设计的一种体现。

随着微控制系统不断的进步和发展，试验软件的智能化也随之提高，采样速率的提高，定时器的精确，控制方式的灵活，控制系统的强大都让材料的试验显得更加得心应手。

根据试验对象的不同，操作人员习惯的不同都使得软件系统的人性化设计显得由为必要，试验软件系统针对这一点做了大量的改进工作，收集了相关行业很多用户和专家的合理化的意见和建议，取长补短，让软件的功能更加丰富，配置更加合理，工作更加简单，便捷。

6.3 性能说明

计算机系统与测量控制系统通讯，工作时将全部操作纳入计算机控制，在中文WINDOWS界面上用虚拟键盘操作。

可根据对试验的不同要求，设置不同的试验方案，曲线类型、计算单位、计算精度、显示的信息、试验条件等均可以事先在试验方案中设置完成，用户只需选择不同的试验方案，即可得到需要的信息，简化操作。

可用鼠标在曲线上得到任意采样点的力与变形值。

可选择应力—应变、力—时间、力—位移、力—变形、位移—时间、变形—时间等曲线；并在试验过程中适时切换，试验过程中自动调整坐标保证曲线直观完整。

可对试验数据实时采集，绘制曲线，曲线局部放大或缩小，并打印出试验曲线；

显示曲线连续、光滑、粗细适宜，曲线坐标，坐标标记清楚。

同组试验曲线叠加对比。

试验结果可以任意存取，对曲线进行再分析；包括数据重新计算、曲线重现等。

可将试验的原始数据和试验结果输出到excel中，打印报表，方便用户。

自行设置控制参数，实现程序自动运行。

按标准设计软件包。
