树立 LCR 表行业标杆
精密 LCR 表实现精度、速度与通用性的*结合，适用于各种类型的元件测量。无论是在低阻抗量程还是高阻抗量程，均具有极快的测量速度和出色的测量性能，因此是常规的元件研发测试和制造测试以及材料测试的理想工具。
极快的测量速度
提供极快的测量速度：– 5.6 ms (短时间)2 ，– 88 ms (中等时间)2，– 220 ms (长时间)2
精确的测量
在低阻抗和高阻抗量程均具有极低的噪声，能以优异的精度和可重复性测试电感器和电容器的性能特征。
– 0.05% 基本阻抗精度，-1/2/4米电缆延长功能，-开路/短路/负载校正

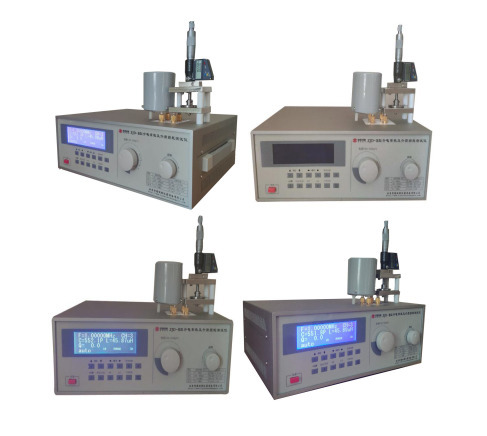

介电常数测量仪主要特性
**的测量精度
在低阻抗和高阻抗测试量程上均具有极低的噪声， 可显著提高测试质量。– 0.05 % 基本阻抗精度，– 支持开路/短路/负载补偿，– 支持电缆延长M (1/2/4 米)
丰富的测量功能
– 20 Hz 至 2 MHz 测试频率范围， 在任何频率上均可达到 4 位分辨率，– 16 种阻抗参数，– 100 μV 至 2 Vrms， 1 μA 至 20 mA 可变测试信号，– 自动电平控制，– 201 点可编程列表扫描
选件 功率和直流偏置增强
– 0 至 20 Vrms/100 mArms 测试信号，– 内置 40 V 直流偏置， 0.3 mV 分辨率，– 内置 10 V 直流电源，– 直流电阻、直流电流和直流电压测量功能。
高达 2 MHz 的精确和快速的测量
精确的测量结果让用户对设计与测试充满信心
广泛的阻抗测量
LCR 表性能**，适用于所有阻抗测量。抗测量。
要满足当前新器件的测试要求，需要可靠的测量性能。只有能同时在低阻抗量程和高阻抗量程上，提供极快的测量速度和出色的测量性能，以及极高的耗散系数精度。
稳定的小 ESR/低阻抗测量
为满足高速和低功耗电路的需求，电容器的等效串联电阻 (ESR) 正变得越来越小，给测量造成很大的麻烦。在这方面的测量性能具有极高的稳定性。
极其精确的高阻抗测量
片状电容器和半导体晶圆的电容值现已到毫微微法拉 (fF) 级。为实现更高的良率和设计可靠性，需要执行极其稳定和精确的的高阻抗测量。在这方面的性能远远超过了早期已成为行业标准的 LCR 表 ，可进一步改善小电容器件的测量稳定性。
提供业界zui佳的速度和精度组合
6 种方便的显示模式
可任选 6 种显示模式之一，适应您特定的测量需求。– 正常视图， 查看测试数据的各个方面，– 放大视图， 让读数更容易查看，– 料仓号视图， 比较测量结果并对器件进行分类，– 料仓计数视图， 用于统计和评定，
– 列表扫描视图， 用于显示连续数据，– 空屏视图， 在zui高测试速度时关闭显示屏，节省屏幕刷新时间。
直流参数测量 (选件 001)
同时测量直流电压、直流电流和阻抗。
也可为电容测试进行泄漏电流测量。
40 V 直流偏置 (选件 001)
内置宽范围 (± 40 Vdc/100 mA) 直流偏置
源支持精确评测直流偏置与阻抗的关系。
直流电源 (选件 001)
提供附加的独立直流电源端口，以扩展直流
控制和偏置应用的灵活性。例如，该选件可
用于三端口器件的测量，使您能控制被测器
件、增加额外的偏置，并同时控制其他器件。
201 点列表扫描
频率、测量范围和激励条件均可作为列表参
数设置 (zui多 201 个点)。您可以分别选择
两个参数，用以在各种测量条件下测试。
直流电阻测量
对于电感器测量，可以同时测量 Ls、Lp 和
Rdc 参数。
功率和直流偏置增强
20 Vrms 测试信号 (选件 001)
强大的交流测试信号输出达 20 Vrms、
100 mArms (zui大值)，从而使您在测试器
件对交流电平的依赖性时无需使用外部放
大器。
介电常数测量仪工作效率超出预期水平
支持各种测试夹具
可使用超过 20 种夹具，以满足从
材料到 SMD 元件的不同测量需求。内置
补偿功能可将测试夹具的影响降至zui低。
USB 存储器支持
前面板上的 USB 存储器接口可让您快速、
轻松地将状态文件、测量记录数据和显示
图像保存到外部 USB 存储器设备 (大容量存储器)。
PC 连通性
标配 GPIB/LAN/USB 控制接口提供各种控制仪器的途径。使用 LAN 电缆，您甚至能用计算机和网络浏览器控制 E4980A。
扫描仪或机械手接口选件
提供一个光隔离 9 料仓机械手(选件 201)，可集成到机械手系统中。128 通道扫描仪接口 (选件 301) 能够为需要元件扫描仪的应用提供便利。这两种接口都能兼容其他 LCR 系统仪器 (例如4284A/88A/78A)，因此能轻松地集成到系统中。多补偿功能可以启用开路/短路/负载补偿，在每个扫描仪通道中单独执行扫描测量。这样可以尽量减小不同通道之间测量值的不*性，使整个扫描仪系统能够执行更精确的测量。
可升级
E4980AU-001 (功率和直流偏置增强)、E4980AU-201 (机械手接口)、E4980AU-301(扫描仪接口) 等升级选件使您的投资可以获得zui大回报。详情参见配置指南。
7 | 公司 | E4980A 精密 LCR 表－手册
增强的测试效率
公司 4284A 精密 LCR 表和 4279A1 MHz C-V 表一直被公认为是行业标准的测试设备，广泛用于各种阻抗测量应用。
E4980A LCR 表综合了速度、精度和强大的功能特性，可以极大提高您的测量效率并简化测量工作。
高度兼容性可以简化型号过渡
E4980A 几乎所有功能都与 4284A 和 4279A兼容，因此用户能够非常轻松地过渡到使用 E4980A 执行测量。有关过渡的更多信息，请参阅我们网站上的技术概述《从 公司 4284A 过渡到 公司E4980A 精密 LCR 表》和《从 公司4279A 过渡到 公司 E4980A 精密 LCR 表》
介电常数测量仪主要技术指标和功能兼容性
E4980A 精密 LCR 表 | 4284A 精密 LCR 表 | 4279A C-V 表 | |
频率 | 20 Hz 至 MHz | 20Hz 至 1 KHz | 1 MHz |
测试信号电平 | 0 至 2 Vrms/0 至 20 mArms | 0 至 2 Vrms/0 至 20 mArms | 20 m、50 m、100 m、200 m、 |
0 至 2 Vrms/0 至 100 mArms1 | 0 至 2 Vrms/0 至 200 mArms2 | 500 m、1 Vms | |
自动电平控制 (ALC) | 支持 | 支持 | 不支持 |
直流偏置功能 | 内置 1.5 V、2 V | 内置 1.5 V、2 V | 内置 ± 38 V |
± 40 V1 | ± 40 V2 | 外部偏置输入 | |
直流电源 | ± 10 V 1 | 不支持 | 不支持 |
可编程列表扫描 | 201 点 | 10 点 | 51 点 |
远程控制 | GPIB、LAN、USB | GPIB | GPIB |
网络浏览器控制 | 支持 | 不支持 | 不支持 |
控制命令 | 4284A 兼容 | 4284A 独有 | 4279A 独有 |
基本精度 | 0.1% (短时间) | 0.1% (短时间) | 0.1% (短时间) |
0.05% (中等时间/长时间) | 0.05% (中等时间/长时间) | ||
参数 | Cp-D/Q/G/Rp、Cs-D/Q/Rs、 | Cp-D/Q/G/Rp、Cs-D/Q/Rs、 | C-D/Q/ESR/G |
Lp-D/Q/G/Rp、Ls-D/Q/Rs、 | Lp-D/Q/G/Rp、Ls-D/Q/Rs、 | ||
R-X、Z-?d/?r、G-B、Y-?/?r | R-X、Z-?d/?r、G-B、Y-?/?r | ||
Lp-Rdc、Ls-Rdc、Vdc-Idc1 | |||
测量时间模式 | 标准型 | ||
(短时间/中等时间) | 330 ms/380 ms， 20 Hz | 1500 ms/1500 ms， 20 Hz | 10 ms， 1 MHz |
20 ms/110 ms， 1 kHz | 270 ms/400 ms， 100 Hz | (列表扫描模式， 偏置开启) | |
7.7 ms/92 ms， 10 kHz | 40 ms/190 ms， 1 kHz | ||
5.7 ms/89 ms， 100 kHz | 30 ms/180 ms， 10 kHz | ||
5.6 ms/88 ms， 1 MHz | 30 ms/180 ms， 100 kHz | ||
5.6 ms/88 ms， 2 MHz | 30 ms/180 ms， 1 MHz | ||
入门级型号 (E4980A-005) | |||
1040 ms/1150 ms， 20 Hz | |||
240 ms/380 ms， 100 Hz | |||
37 ms/200 ms， 1 kHz | |||
25 ms/180 ms， 10 kHz | |||
23 ms/180 ms， 100 kHz | |||
23 ms/180 ms， 1 MHz | |||
23 ms/180 ms， 2 MHz | |||
存储器件 | 内部/USB 存储器 | 内部/存储器卡 | 内部 |
电缆长度 | 0、1、2、4 米 | 0、1、13、4 3米 | 0、1、2 米 |
仪表体积 (毫米) | 370 (宽) x 105 (高) x 390 (深) 毫米 | 426 (宽 )x 177 (高) x 498 (深) 毫米 | 426 (宽) x 177 (高) x 498 (深)毫米 |
重量 | 5.3 kg | 15 kg | 15 kg |
E4980A精密 LCR 表， 20 Hz 至 2MHz (zui高的精度和速度)
E4980A-005入门级型号的精密 LCR 表，20 Hz 至 2MHz (精度相同但速度稍低)
功率和直流偏置增强选件
E4980A-001功率和直流偏置增强
DCR 测量选件 (必选)
E4980A-200DCR 测量
接口选件
E4980A-710无接口
E4980A-002偏置电流接口
E4980A-201机械手接口
E4980A-301扫描仪接口
其他选件
E4980A-ABA 添加印刷版用户指南(英语)
E4980A-ABJ 添加印刷版用户指南(日语)
E4980A-1A7 添加 ISO 17025
*性校准
E4980A-1CM1 添加机架安装套件
介电常数测量仪功率/直流偏置相关选件 (下面两种选件任选其一)
功能特征 | E4980A 标准型 | E4980A-001 功率和直流偏置增强 | |
交流测试信号 | 0 至 2 Vrms， 20 mArms | 0 至 2 Vrms， 20 mArms | |
直流偏置 | 1.5 V 和 2 V | 0 至 ±40 V， ±100 mA | |
直流电源 | – | 有 (0 至 ±10V) | |
DCR/DCI/DCV 测量 | – | 支持 | |
自动偏置极性控制1 | – | 支持 | |
接口相关选件 (下面两种选件任选其一)2
选件 E4980A-710 | E4980A-002 | E4980A-201 | E4980A-301 |
无接口 | 偏置电流接口 | 机械手接口 | 扫描仪接口 |
功能 空面板 | 控制 42841A 偏置电流源3 | 支持连接机械手系统 | 支持连接扫描仪系统 |
