1.1产品特点
符合标准：GB3960 塑料滑动摩擦磨损试验方法
塑料摩擦磨损试验机适用于塑料制品及橡胶制品或其他复合材料的滑动摩擦，磨损性能测试，也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。
塑料摩擦磨损试验机由试验主机及智能控制系统两大部分构成，通过控制系统进行操作试验，在试验过程中同时可以显示数值、扭矩、时间，显示当前试验数值，可以打印出标准要求的试验报告。
1.2使用环境条件
1.2.1场所
安装在下列场所，可能工作不正常
适宜：没有阳光直射的地方 适宜：放在水平位置，没有震动，冲击的地方
适宜：维持适当的温度(5 -35℃)和 适宜：灰尘少的地方
湿度(湿度 60%以下)的地方
1.2.2电源
标准电源是 AC 220V/60Hz
首先确认使用的电源线符合你所使用的地区标准，
准确插好电源插头，
注意电源线不能挤压或者折叠
1.2.3接地
考虑到产品功能及避免发生危险，务必接地线路
请勿与煤气管、水管、电话专用接地接线
2.1主机技术参数
试样尺寸： 30mm×7mm×6mm
转动速度： 0-200转/分
负 荷： 20kg
摩擦环尺寸： ￠40×10mm ，倒角0.5×45°，外圆表面与内圆同心度偏差小于0.01
摩擦环材质： 45号钢，淬火，热处理HRC40-45，外圆表面光洁度▼8
摩擦力矩： 0--4N·m
速度精度： 1%
摩擦力矩精度： 1%
传感器测量精度：1% FS
2.2主要配置
序号 | 名称 | 构 成 | 型 号 | 数量 |
1 | 摩擦磨损试验机 | 主机 | M-200A | 1台 |
伺服电机 | 1台 | |||
高精度压力传感器 | 1台 | |||
杠杆 | 1套 | |||
2 | 配件 | 北京中航时代仪器 | 1套 | |
摩擦环 | 45#φ80 | 2个 | ||
陀 | 20kg | 1个 | ||
砝码 | 4100g | 1套 |
三、尺寸、重量
3.1外形及安装尺寸 ：400×500×350mm
3.2重量
3.2.1. 设备重量：25kg
四、安装、调整
4.1设备基础、安装条件及安装的技术要求
主机应该安装在平整的、长时间不发生变形、不发生倾斜的桌面或地面上，室内通风环境好、清洁无灰尘、避免阳光直射的实验室、厂房等地方。
4.2安装程序、方法及注意事项
1．打开包装后，请您仔细核对产品是否是您所定货的产品。核查产品在运输途中是否有损坏，如果产品内容不符合，或已经损坏，请与我公司或销售人员联系。
3．除去包装箱，取出机器，置于水平桌面上。
4．通过四个地脚调整好仪器水平
5．将主机与控制箱接通。
5．如果室内外温差较大，仪器应在试验室中放置24h后才可以通电，否则容易损坏短路。
五、使用、操作
5.1使用前的装备工作
5.1.1．选用好试样安装在夹具上，并安装到主机上。
5.1.2．检查电源是否接好，开关是否打开。
5.2控制箱操作说明

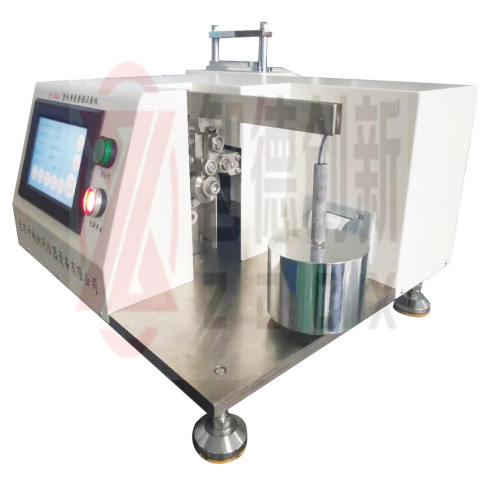

如上图所示，为摩擦磨损试验机和陀，可直接安装试样在夹具上，此外，还需要通过控制箱进行控制，控制箱的功能及操作如下：
5.3界面功能概述
5.3.1功能介绍
1、参数设置
在主界面中点击参数设置，进入到试验参数设置对话框，依次设置好各项参数后点击保存，进入试验： 试验负荷：20kg
试验时间：120分钟
磨环外径：40mm
磨环速度：200r/min
试样尺寸：30*7*6mm
力矩标定：非专业人员请勿操作。
点击力矩标定输入999222点亮力矩标定并进入界面。
点击力矩校正，用传感器上的定滑轮和挂砝码机构，分别放入2个100N砝码。
输入标准力矩4N/M。保存结束。返回开始界面进行复验。
2 试验界面
首先点击力矩清零进行清零后，点开始试验后，进入试验：自动实时显示当前扭矩值和试验时间。
当达到预设时间时，试验自动停止。弹出计算数据输入框。
试验进行界面
计算数据输入界面
分别输入：1试样密度2试验前质量3试验后质量。点击确定计算完成。
3打印报告：点击打印报告按钮可自动打印出数据。
4舍弃本次：将对本次试验不做保存，也无法进行打印。
5电机启动、电机停止：可在非试验情况下进行电机的试运行和停止。
软件安装环境：win32位系统下
找到光盘中 鼠标双击安装，
直接点击Next下一步就可以安装完成，在桌面生成一个快捷方式。
卸载应用时候直接在控制面板应用程序中卸载即可。
打开摩擦磨损试验机测控软件，
6.1主界面显示如下：
6.1.1文件：⑴保存试验
⑵另存为
⑶打印设置
⑷保存为word
⑸保存为EXCEL
6.1.2参数设定：⑴试验控制参数设置
⑵控制参数端口设置
6.1.3曲线处理：⑴打开数据曲线分析
6.1.4系统工具：⑴计算器
6.1.5帮助：⑴自定义工具栏
6.1.6打开参数设置中：⑵控制参数端口设置：显示如下图示，根据硬件实际端口连线，下拉选择端口号1，2，3---9端口中的任意一个数字。
6.2打开参数设置中：⑴试验控制参数设置
试验单位：测试仪器所在单位
送试单位：样品提供单位
6.2.1选填内容：试验机型号：试验机编号：试验人员：试验日期：试样名称：试验制备方法：试样规格：试样牌号：试样温度：生产厂家：环境温度：圆环材质：圆环硬度
6.2.2必填选项：试验负荷：试验前质量：试验前密度：圆环半径：试样密度：试验停止条件
6.3点击进入试验：
6.3.1界面下面出现数据栏。
6.3.2试验摩擦力矩清零
6.3.3点击“试验开始”，主机开始摩擦试验。
6.3.4完成提示保存数据，可以保存在试验数据文件夹内，也可以保存在自己建立的文件夹内
6.3.5选择自己保存试验日期和名字等打开曲线
6.3.6可以放大缩小分析曲线，打开数据处理显示各项数据。
6.3.7打印数据报告
七、保养、维修
7.1使用完设备后，要关掉系统电源。不要在设备运行时插拔设备的电源插头。
7.2试验机电源必须为相对稳定的电源上。要按规定的电源电压接入设备。确保电路接线正确。
7.3该仪器需安置在专用实验室内，该实验室应整洁、干燥、无腐蚀性介质及电磁场。由专人操作管理，非相关人员不要操作。
7.4不要让设备电缆碰到尖边，以免划破电缆绝缘；不要让电缆压在重物之下，以免压断电缆引起火灾；不要用电缆拉物体或用电缆捆绑物体，以免拉断电缆使设备不能正常运转。
7.5不要让设备碰到水溅，腐蚀性气体，可燃气体和可燃物。如果不避免，可能导致设备损坏。
7.6搬动设备时，要切断设备电源，既要把插头从插座中拔下。不允许擅自打开设备箱，拆卸。
7.7仪器在使用前必须放到稳固的台面上并调好水平。
八、其他
8.1保修服务
设备保修一年，终身服务。保修期内非人为损坏的零部件免费更换，在接到用户电话后1小时内响应，24小时内派出专业技术人员到达现场提供免费服务，尽快查清故障所在位置和故障的原因，并向用户及时报告故障的原因和排除办法，24小时内恢复设备正常运行；保修期外继续为用户提供优质的服务。
终身免费提供新版本控制软件的升级服务。
8.2售后管理
我公司实现化管理，实行客户定期回访制度，定期复查设备的工作情况，进行定期保养和检测，以便设备正常运转，跟踪客户的设备使用情况，以便及时对设备进行维护。
