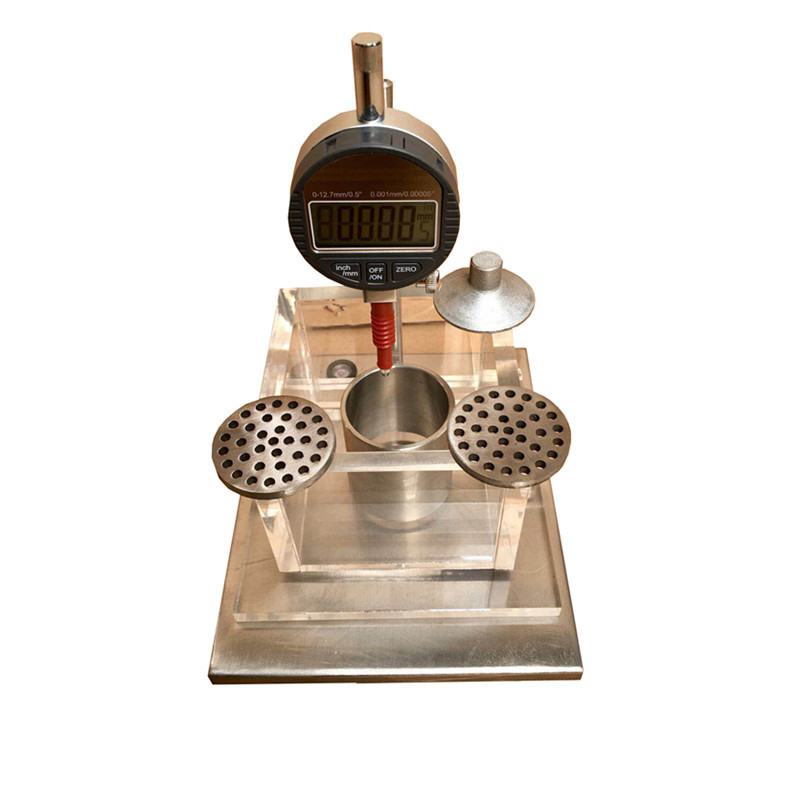

岩石测向约束膨胀试验仪概述:

该仪器为千分表数字直读式结构，适用于各类岩石膨胀性试验中的侧向约束情况下，轴向位移变化的试验，配有透水板，千分表等试验装置。

岩石测向约束膨胀试验仪技术参数:

★千分表量程：1mm

★精度：0.001mm

★玻璃槽长*宽：95*95mm

★玻璃槽高度：85mm

★金属环直径：φ50mm

★金属环高度：55mm

★设计试块尺寸：φ50*20mm

★主机外形尺寸：200*100*195mm

三、试验步骤:

★将试件放入内壁涂有凡士林的金属套环内，在试件上下分别放置薄型滤纸和透水板。

★顶部放上固定金属荷载块并安装垂直千分表。金属荷载块的质量应能对试件产生5kPa的持续压力。

★读记千分表读数，每10min读记1次，直至3次读数不变

★缓慢地向盛水容器内注人洁净水，直至淹没上部透水板。

★在第1小时内，每隔l0min测读变形1次，以后每隔1h测读变形1次，直至3次读数差不大于0.001mm为止。浸水后试验时间不得小于48h。

★试验过程中，应保持水位不变，水温变化不得大于2℃

★试验过程中及试验结束后，应详细描述试件的崩解、掉块、表面泥化或软化等现象。

四、侧向约束膨胀率计算:

按下列公式分别计算岩石自由膨胀率、侧向约束膨胀率、膨胀压力

VH=△H/H *100

VD=△D/D *100

VHP=△H1/H *100

PS=F/A

式中：

VH——岩石轴向自由膨胀率(%)

VD——岩石径向自由膨胀率(%)

VHP——岩石侧向约束膨胀率(%)

Ps——岩石膨胀压力(MPa)

△H——试件轴向变形值(mm)

H——试件高度mm

△D——试件径向平均变形值(mm)

D——试件直径或边长(mm)

△H1——有侧向约束试件的轴向变形值(mm)

F——轴向荷载(N)

A——试件截面积(mm2)

岩石轴向自由膨胀率、径向自由膨胀率、侧向约束膨胀率试验结果精确至0.1%，岩石膨胀压力试验结果精确至0.001MPa.

五、试验记录:

膨胀性试验记录应包括岩石名称、试验编号、试件编号、试件描述、试件尺寸、温度、试验时间、轴向变形、径向变形和轴向荷载。
