荣计达20吨电动液压脱模器

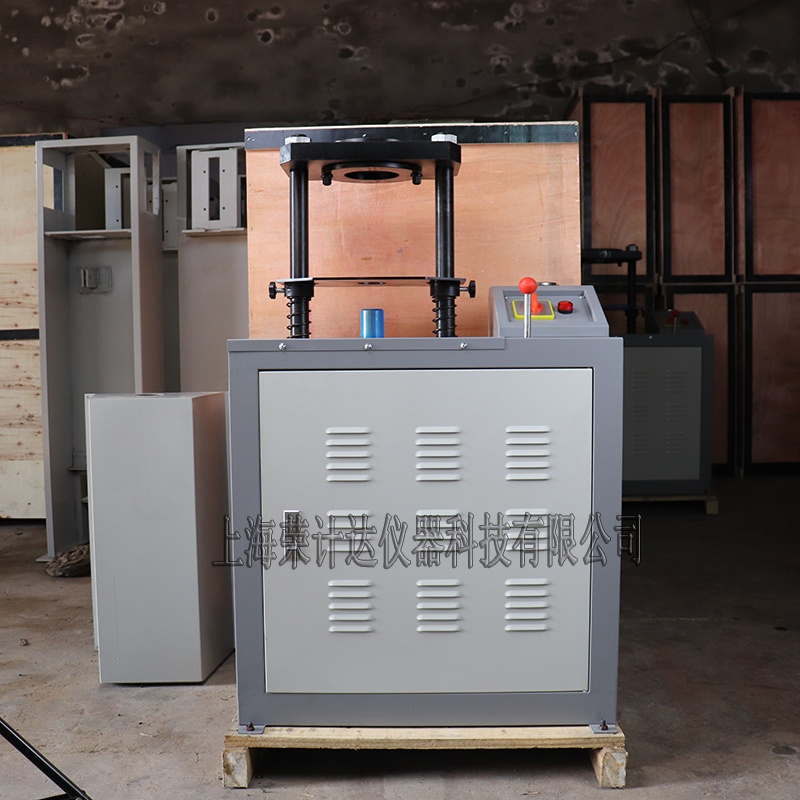

荣计达20吨电动液压脱模器的图片
参考报价:
面议
品牌:
关注度:
288
样本:
暂无
型号:
产地:
上海
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:上海荣计达仪器科技有限公司
认 证:工商信息已核实
访问量:239101
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

电动液压脱模器适用于多种土、混合料的圆形试模试件的脱模,电动脱模器尤其可满足水泥混合料强度试件的脱模要求,其A大载荷可达300KN。这种电动脱模器完全采用模块化设计,充分利用现代微电子技术将各功能模块高度集成,主控箱既完成自身数据自动采集,又能协调本系统其它扩展箱按设定程序自动工作

电动液压脱模器适用于:

抗压试模:¢150Х230mm ¢100Х180mm ¢50Х130mm

轻重型土工击实试模:¢152Х170mm ¢100Х127mm

马歇尔击实试模:¢101.6Х87mm

电动液压脱模器主要规格和技术参数

A大载荷:300KN

测力表量程:0-38.2MPa

上升速度:无级调速(0-120mm/min)

油液A大工作压力:38.2MPa

活塞直径:¢100mm

活塞行程:250mm

电机规格:AC380V 750W 1400r/min

净重:约230Kg

外形尺寸:540Х520Х1280mm(长Х宽Х高)

脱模器丝杠A大上升**限距离: (L) 270mm

脱模器丝杠A底下降**限距离: (L) 30mm

电动液压脱模器主要结构和工作原理

主要由机架、液压系统、压力表及电器系统组成

机架部分:

主要由横梁、立柱、托盘、外壳、底座等附件组成。横梁可安装脱模和制件附件,用于各种试模脱模用,油缸柱塞孔可安装各种附件便于制件和脱模,托盘是用于脱模时模具的定位和支撑。

液压系统

由液压泵、送油阀、回油阀、油箱、滤油器及油管和接头组成。液压泵为高压柱塞泵,流量为1.2L/min,额定压力40MPa,由0.75KW电机直接驱动,固定在油箱上。

回油阀和送油阀分别安装在前面板的左右面,均由手轮直接操作,右侧送油阀能调节活塞上升速度,左侧回油阀用于油缸下降回油,送油阀上设有安全阀,过载时可溢流起安全作用。

压力表:

电动液压脱模器压力表为2.5级耐震压力表,用于测量缸内工作压力,使用时注意压力值严禁超过40MPa,以防损毁机件。

电器部分

由电动机、启动按钮、停止按钮、熔断器、继电器等组成

电动液压脱模器注意事项:

严禁不加油,使油泵空转

使用前必须排尽系统内空气,才能使用

使用时应观察压力表示值,严禁超过40MPa当接近时应迅速切断电源或打开回油阀

出厂安全阀以调好,勿动

使用电动液压脱模器前必须仔细阅读使用说明书
