土工布透水性测定仪概述:
土工布透水性检测仪(土工布垂直渗透仪)用于用于测定各种类型土工布的透水性能。在规定条件下测定垂直通过单层土工布的水流量,适用于国家标准GB/T15789 -2005《土工布透水性测定方法》的要求。
土工布透水性测定仪原理:
在规定条件下,测定垂直通过单层土工布的水流量。(一定压差下的透水性能)
土工布透水性测定仪主要参数:
★大水头压差:250mmH2O(2450Pa)
★夹持器内径:50±0.5mm
★适用试样厚度:20mm
★时间控制器:0-99.9秒任意设定,时间控制精度0.1s
★量筒:1000ml(测量精度10ml)
★水位指示计:度值,1mm
★温度计范围:~50℃ (精度0.1℃)
★电源:AC 220V±10% 50Hz
★外形尺寸:400*500*850mm
★重量:25Kg
注意事项:
★仪器应放在平整、稳固的工作台上,高度经方便操作为宜。
★供水压力稳定,水压波动不宜过大。
★环境温度:10-25度
★电源:AC220 50HZ 接地可靠
操作步骤:
★装夹试样
取出夹持器,松开压紧螺母上,将试样平整地放置在下夹持平面上,压上上夹持器,然后拧紧压紧螺母,将夹持器安放在定位支承销上。
★打开电源开关,在时间计数器上设定收集时间值
★确定放水口处于关闭状态,进水口外接稳压电源后,打开流量控制开关,将出水嘴对准水位量筒,往仪器内注水,直至水位超过水位试样平面达到内器的高度,此时水头压差为零。
★待水平面稳定后继续注水,水开始溢出内容器,调节流量控制开关控制水的流量以得到固定的压差,既水位量筒内的水位稳定,此时溢出的水通过排水口排出。
★待水头压差稳定30S后,按下工作键,时间计时器开始计时,同时电磁阀转换出水口,此时溢出水流通过取水口流出。流出水量通过仪器收集,再用量筒测出具体数值,精确到10ml,达到设定的时间后,电磁阀动作,此时溢出水从排水口排出。
★在进行以上步骤的同时,读取温度计上的温度值,水温应在10-25度(精确到0.1度)
★重复以上步骤,共得到5组读数,水流速度均匀分布在0-60mm/s之间,试验时水流速度从A高做到A低。
★重复6-7步骤,在同一水压下将余下试样测试完毕。
★关闭电源开关,拔下电源插头
★打开放水口,将仪器内的剩余水排空
★测式数值按GB/T5789-2005 标准处理。

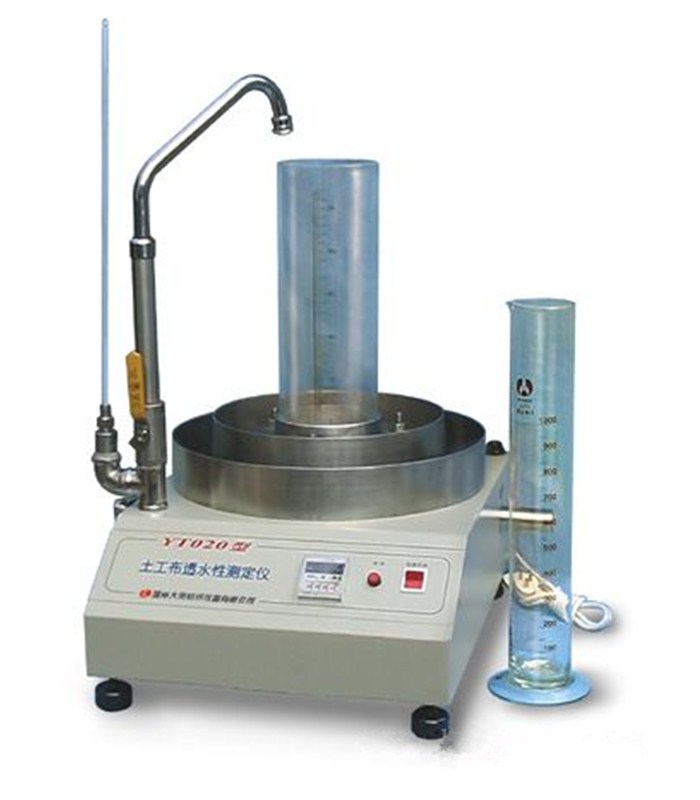

仪器结构:
仪器由机座,容器,夹持器,控制管路,控制电路等部分组成。
