产品介绍

SMPS+E扫描电迁移率粒径谱仪（Scanning Mobility Particle Sizer）是一个纳米颗粒粒径谱分析系统，由DMA+FCE组成。DMA（Differential Mobility Analyser）差分粒子电迁移器对颗粒物进行分类， GRIMM DMA符合Vienna型设计特征，对小颗粒物有**分辨率和*低分散损失。FCE法拉第杯静电计（Electrostatic Precipitator）对颗粒物进行计数。

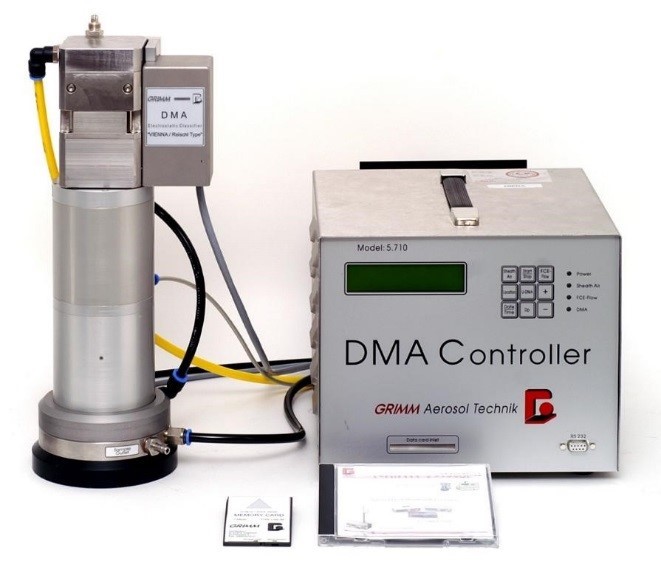

SMPS+E系统，用于0.8nm ~ 1100nm粒径范围100 ~ 108P/cm3浓度范围内的纳米颗粒物计数和粒径分析。样气流速1~5LPM，鞘气流速3~20LPM。组成部分有：静电中和器（DBD）、高效差分电迁移器DMA、DMA控制器（可调控DMA电压、FCE设置和气体流量）、法拉第杯静电计FCE（快速且低噪音）。

FCE利用法拉第杯周围的冲洗气流避免内部污染，防机械振动和耐受压力变化的设计使其成为纳米颗粒物计数的校准参考。

测量原理

DMA差分电迁移器对颗粒物进行分类，喷嘴将粗的颗粒去除，减少大颗粒的干扰；同时建议前置个静电中和器，消除对电荷对气溶胶颗粒的影响。顶端入口U型设计，可减少颗粒损失；顶端层流器，使气流呈层流状态流动。洁净干燥的保护鞘气与气溶胶气流一起自上而下流动。DMA的外套筒接地，中心极杆接正压高压发生器。环境颗粒中带负电荷的颗粒将在外套筒与中心极杆之间的电场中发生迁移。在某一电压下(对应一定的电场强度)，具有一定荷质比的负电颗粒将迁移至DMA下端狭缝而逸出，其余荷质比及其电中性、正电荷颗粒将随过剩气流被过滤排出。经由狭缝逸出的颗粒为单分散气溶胶颗粒，进入法拉利杯对颗粒物进行计数。

系统工作原理

法拉利杯及其工作原理

DMA差分粒子电迁移器

DMA根据粒径范围不同可以分为L-DMA、M-DMA和S-DMA。

图 差分粒子电迁移器DMA

图 三种型号DMA

产品特征

0.8nm~ 1100nm范围内纳米颗粒物的计数和粒径分析

**采样频率16Hz

超低噪音，冲洗空气流的超快反应时间

3种不同的DMA规格可选

坚固紧凑设计，无耗材

与软件联合实现全自动操作

开机后自检程序保证高可靠性

产品应用

基础气溶胶研究

大气凝结核研究

大气中粒子群粒径分布

大分子研究

纳米技术过程监测

燃烧研究

官方CPC校准参考仪器

操作软件

可用于纳米颗粒检测仪器的通用软件，可以记录测量数据和一系列完整的仪器参数。结果以图表形式显示，可以输出为通用的文件格式。软件将FCE作为计数器，差分电迁移分析仪（DMA）作为粒径分级的气溶胶发生器。实时进行数据处理，算法由Reischl教授（维也纳大学）开发，符合计算粒径分布的新标准ISO 15900。软件显示颗粒物数浓度、表面积和粒径质量分布及其他统计参数。

技术参数
