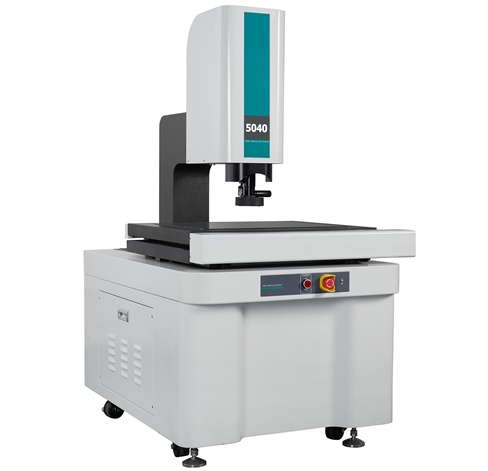

产品名称：影像投影测量仪产品型号：PZ-5040C产品简介：本仪器广泛用于液晶面板、导电粒子、PCB板、TP、TFT、手机配件、皿配件、模具产品、刀具、齿轮、五金产品、端子、螺丝、弹簧、电子产品、连接器、钟表、电线、冲压产品、塑胶产品、汽车配件、医疗器械等领域。
仪器特点：
装配上下两个可调的光源系统，不仅观测到工件轮廓，而且对于不透明的工件的表面形状也可以测量。本系统采用41路程控光源，上光源40路，可以根据不同的产品不同的角度进行调节，多区域，多路控制，满足客户的需求；下光源为平行光路设计，可调节光亮强度。使用冷光源系统，可以避免容易变形的工件在测量中因为热而变形所产生的误差。同时对各种颜色的零件对光的反射吸收后，对光的需要不同可通过光源的程序调节变化来实现成像效果，对测量的精度稳定起到保障作用。软件具备建立多重坐标系功能，工件可以随意放置。测量控制：通过软件和鼠标操作，人性化设计。Z向带光栅尺，通过影像测高软件，可实现平面度、翘曲度等测量功能。
影像投影测量仪规格参数：
量程及精度 | ||||
工作台XY坐标量程 | 500mm×400mm | |||
Z向坐标量程 | 200mm(可根据客户要求订制) | |||
XY向示值误差 | (2.5+L/100)μm | |||
XYZ光栅数显分辨力 | 0.5μm | |||
花岗石工作台尺寸 | 756mm×656mm | |||
工作台玻璃尺寸 | 530mm×430mm | |||
光学影像系统 | ||||
摄像机 | 高清晰工业级CCD彩色摄像机 | |||
变倍镜头倍率 | 0.7X~4.5X | |||
视频总倍率 | 20X~128X(19.5”显示器，分辨率1440*900) | |||
物方工作距离（标配） | 92mm | |||
物方视场（标配） | 8.1mm~1.3mm | |||
镜头组配 | ||||
组配方式 | 放大倍率 | 物方视场(mm) | 工作距离( mm) | 是否标配 |
0.7X～4.5X变倍镜头+1X镜筒 | 20X~128X | 11.1~1.7 | 92 | 标配 |
0.7X～4.5X变倍镜头+0.5X镜筒 | 10X~64X | 22~3.4 | 92 | 选配 |
0.7X～4. 5X变倍镜头+0.5X附加镜+1X镜筒 | 10X~64X | 22~3.4 | 175 | 选配 |
0.7X～4. 5X变倍镜头+0.5X附加镜+0.5 X镜 | 5X~32X | 44~6.8 | 175 | 选配 |
0.7X～4. 5X变倍镜头+2X附加镜+1X镜筒 | 40X~256X | 5.5~0.9 | 36 | 选配 |
0.7X～4. 5X变倍镜头+2X附加镜+0.5X镜筒 | 20X~128X | 11.1~1.7 | 36 | 选配 |
照明及电源
光源 | 轮廓光源和八分区程控面光源:LED冷光源 |
电源 | AC100～240V 50/60HZ 400W |
其它技术参数 | |
电脑 | 标配 |
测量软件 | PZCS-CNC |
操纵杆 | 标配 |
仪器净重 | 540Kg |
仪器外形尺寸(长 × 宽× 高) | 1255mm×1110mm×1560mm |
其他可选配件 | Renishaw简易测头，同轴光镜头等 |
