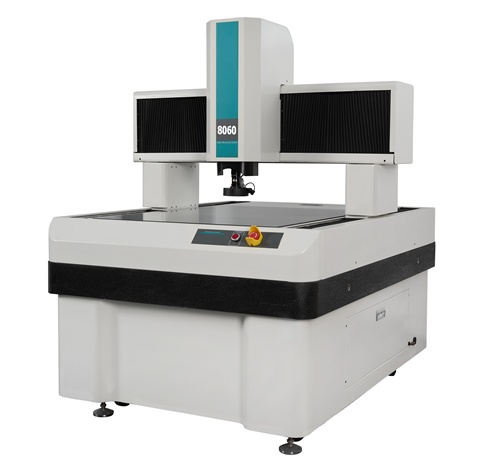

PZ-8060C全自动影像测量仪_报价-北京品智创思精密仪器有限公司

产品名称：全自动影像测量仪产品型号：PZ-8060C产品简介：PZ-8060C系列产品是品智创思公司推出的大行程、高速、高精度、功能强大的专业级影像仪，适用于大尺寸产品检测，如液晶模组、钣金件、PCB、塑胶件等。该产品采用了先进的设计理念和硬件配置，可实现各种复杂、精密零件轮廓、尺寸、角度的准确量测，可以极大的提高客户的测量效率。

仪器特点

n移动桥式精密花岗岩架构，高精度，高稳定性

n高精度0.5um分辨率进口开放光栅系统

n四轴CNC控制系统，全自动测量

n全闭环伺服运动控制系统，速度快、精度高

n摇杆/鼠标操作，简单易用

n程控5环8区LED冷光源，平行轮廓光源，同轴光源

n根据客户工件的具体情况，提供不同的照明组合

n全自动高精度变倍镜头

n可聚焦测高，可加装接触式测头和激光测头模组

n可以按照客户需求提供定制化设计

基本参数:

PZ-8060C量程及精度
工作台XY坐标量程	800mm×600mm
Z向坐标量程	200mm(可根据客户要求订制)
XY向示值误差	(3.0+L/200)μm
XYZ光栅数显分辨力	0.5μm
工作台玻璃尺寸	1328mm×793mm
光学影像系统
摄像机	高清晰工业级CCD彩色摄像机
变倍镜头倍率	0.7X~4.5X
视频总倍率	20X~128X(19.5”显示器，分辨率1440*900)
物方工作距离（标配）	92mm
物方视场（标配）	11.1mm~1.7mm
镜头组配
组配方式	放大倍率	物方视场(mm	工作距离(mm	是否标配
0. 7X～4 .5X变倍镜头+1X镜筒	20X~128X	11.1~1.7	92	标配
0. 7X～4 .5X变倍镜头+0.5X镜筒	10X~64X	22~3.4	92	选配
0. 7X～4 .5X变倍镜头+0.5X附加镜+1X镜筒	10X~64X	22~3.4	175	选配
0. 7X～4 .5X变倍镜头+0.5X附加镜+0.5 X镜	5X~32X	44~6.8	175	选配
0. 7X～4 .5X变倍镜头+2X附加镜+1X镜筒	40X~256X	5.5~0.9	36	选配
0. 7X～4 .5X镜头+2X附加镜+0.5X镜筒	20X~128X	11.1~1.7	36	选配
照明及电源
光源	轮廓光源和八分区程控面光源:LED冷光源
电源	AC200～240V 50/60HZ 1200W
其它技术参数
电脑	标配
测量软件	PZCS-CNC
操纵杆	标配
仪器净重	860Kg
仪器外形尺寸(长 × 宽× 高)	1690mm×1162mm×1620mm
其他可选配件	Renishaw简易测头，同轴光镜头，激光位移器等
