一、简介

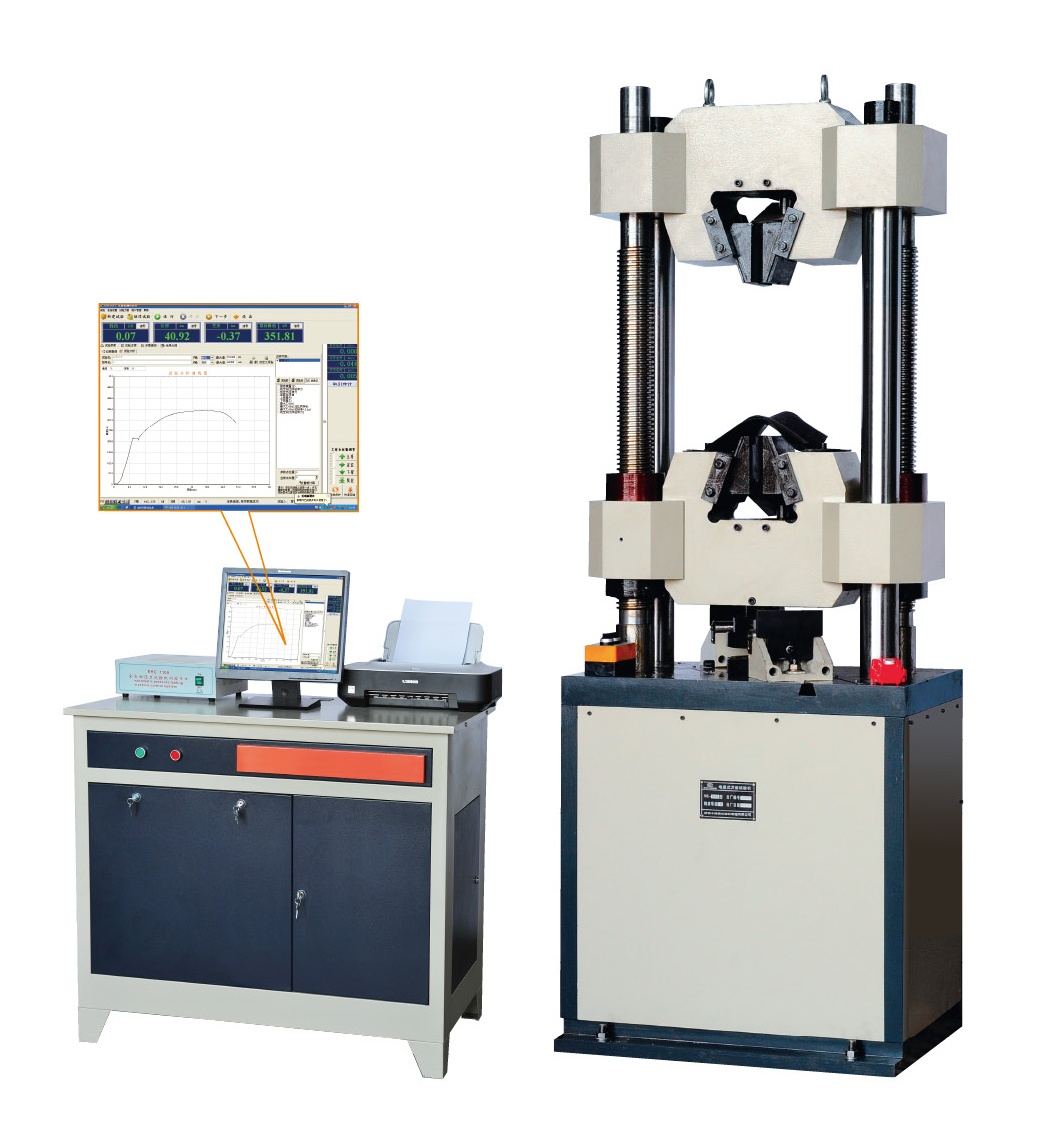

主机为两立柱、两丝杠、油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。测控系统采用全数字多通道闭环测控系统，具有三闭环功能，即可以进行应力、应变、位移闭环等控制方式，并可以进行无冲击切换，其应力速度和应变速率完全GB/T228.1-2010等其它金属拉伸试验标准要求。

三、液压系统

本机采用我公司的----伺服泵控制技术。伺服泵控制技术是由伺服电机与油泵直联而成，伺服电机是控制单元，油泵是执行单元；液压油的流量大小及系统压力取决于电机转速。

伺服泵控制的主要优势有：

①.稳定与可靠：由于伺服电机的技术完善以及性能的稳定、可靠，油泵技术的完善以及性能的稳定、可靠，所以伺服泵**技术的大特点就是稳定与可靠。液压控制系统的故障率可趋向于零。

②.控制精度高：应力速率、应力保持、应变速率、应变保持、横梁位移速率的控制精度均优于±0.2%。

③．超静音：越是在加载状态下，静音效果越好。应用伺服泵技术控制的电液伺服能试验机可称为超静音试验机。

四、测控系统

l支持进行拉伸、压缩、剪切、弯曲等试验；

l支持开放编辑试验、编辑标准和编辑步骤，并支持导出导入试验、标准和步骤；

l支持试验参数自定义；

l采用开放式的EXCEL报表形式，支持用户自定义报表格式；

l查询打印试验结果灵活方便，支持打印多个试样，自定义排序打印项目；

l程序自带强大试验分析功能；

l满足建工等系统数据采集上传要求。

五、软件描述

（1）主界面

（2）试验步骤编辑

（3）试验数据版

（4）软件分析设置

（5）通用试验报告：

六、安全保护装置

当试验力超过大试验力的3%时，过载保护，油泵电机停机。

当活塞升起达到上极限位置时，限位保护，油泵电机停机。

当横梁下降达到设定位置时，限位保护，减速机停机。

七、主要性能技术指标

八、出厂标准配置清单
