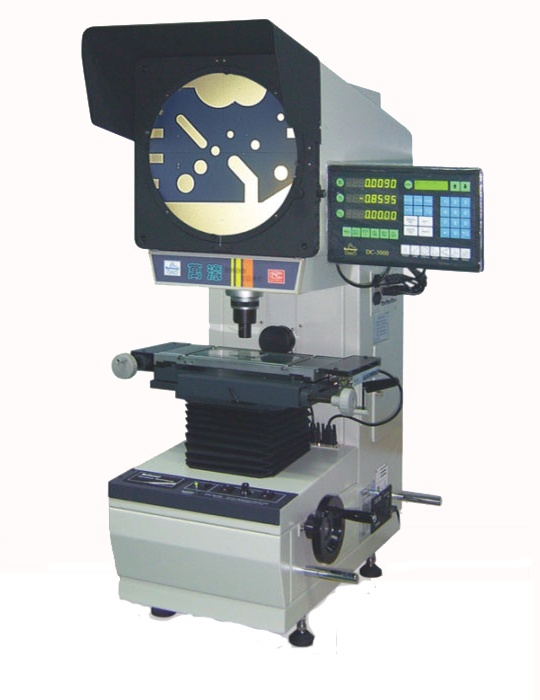

产品名称：二维轮廓投影仪
产品品牌：CPJ-3000产品简介：CPJ-3000/3000Z系列数字式测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，它能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹、刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
【简 介】系列立式测量投影仪杰出的光学性能，超亮高解析度直径400mm磨砂投影屏，有30/60/90度刻度线，明亮的表面照明配件，并配有半反透和可选的绿色过滤器。
仪器用途：
系列立式测量投影仪被广泛应用于五金、冲压、精密塑胶、端子、模具、螺丝等。可高效率检测各形状复杂工件的轮廊尺寸及表面尺寸。
仪器特点：
系列立式测量投影仪杰出的光学性能，超亮高解析度直径400mm磨砂投影屏，有30/60/90度刻度线，明亮的表面照明配件，并配有半反透镜和可选的绿色过滤器。系列立式测量投影仪为投影筒升降方式，可承受超重荷的精密部件，而不影响其测量精度，准流线型豪华外观设计，并配备功能强大外形美观的DP100数据处理器。
技术规格参数：
型号 | 反像型正像型 | CPJ-3007 CPJ-3007Z | CPJ-3010 CPJ-3010Z | CPJ-3015 CPJ-3015Z | ||
X轴坐标行程 (mm) | 75 | 100 | 150 | |||
Y轴坐标行程 (mm) | 50 | 50 | 50 | |||
金属台面尺寸 (mm) | 260×152 | 306×152 | 340×152 | |||
玻璃台面尺寸 (mm) | 125×100 | 175×100 | 196×96 | |||
X、Y轴坐标分辨力 (μm) | 0.5 | |||||
示值误差 (mm) | E1XY=(2.5+L/100) | E1XY=(2.5+L/75) | E1XY=(3+L/50) | |||
Z轴坐标行程 (mm) | 90 (调焦) | |||||
仪器重量 (kg) | 120 | 125 | 130 | |||
外形尺寸 (mm) | 770×550×1100 | 770×550×1100 | 770×550×1100 | |||
投影屏 | 尺寸 (mm) | Ф 312，使用范围>Ф300（刻有米字线） | ||||
旋转范围 | 0~360° | |||||
旋转分辨力 | 1' 或 0.01° | |||||
物镜 | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
测量高度 (mm) | 80 | 80 | 80 | 80 | ||
仪器电源: AC 100-240V 50/60Hz，总功率: 400W | ||||||
