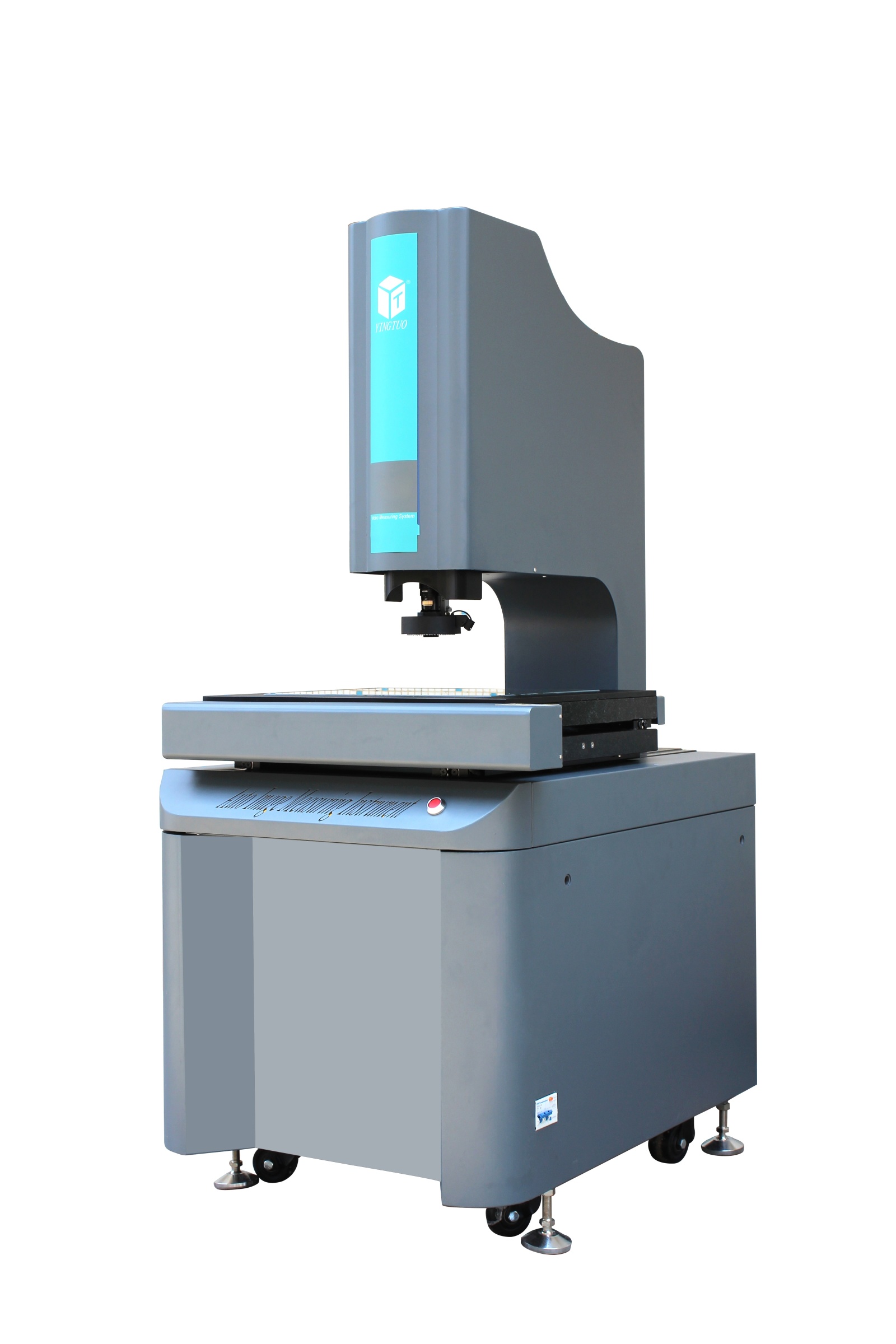

产品名称：CNC全自动尺寸影像测量仪产品型号：PZ-5040产品简介：PZ-系列全自动影像测量机产品是品智创思公司推出的大行程、高速、高精度、功能强大的专业级影像仪，适用于大尺寸产品检测，如液晶模组、钣金件、PCB、塑胶件等。该产品采用了先进的设计理念和硬件配置，可实现各种复杂、精密零件轮廓、尺寸、角度的精确测量，可以极大的提高客户的测量效率。

全自动影像测量机主要用于各种零件几何尺寸的精密测量，测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件，可对零件的各种几何尺寸进行精确测量，可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小，同时可以测量各种零件特征的形位公差，包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度等.

仪器特点

n移动桥式精密花岗岩架构，高精度，高稳定性

n高精度0.1um分辨率开放光栅系统

n四轴CNC控制系统，全自动测量

n全闭环伺服运动控制系统，速度快、精度高

n摇杆/鼠标操作，简单易用

n程控5环8区LED冷光源，平行轮廓光源，同轴光源

n根据客户工件的具体情况，提供不同的照明组合

n全自动高精度变倍镜头

n可聚焦测高，可加装接触式测头和激光测头模组

n可以按照客户需求提供定制化设计

基本参数:

设 备 名 称：CNC全自动尺寸影像测量仪

型号： PZ-5040S

行 程 （mm）： 500×400×200

外形尺寸（mm）： 1320×1710×1650

整机重量（kg）： 1550

机台承重（kg）：80

测 量 精 度：E2XY=（3+L*/200）μm ； E1Z=（5+L*/100）μm ； *L表示测量长度，以毫米为单位

运 行 速 度： VXY=500mm/s ；Vz=100mm/s

工 作 环 境：温度：20℃±5℃ ；温度变化：<2℃/hr ；湿度：30%～60%

电 源 要 求：电压：220V 50/60 Hz ；功率：1800W ；用电设备要求接地可靠：接地电阻小于4Ω。

测量软件界面

应用：

影像测量仪主要用于各种零件几何尺寸的精密测量，测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件，可对零件的各种几何尺寸进行精确测量，可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小，同时可以测量各种零件特征的形位公差，包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度等.
