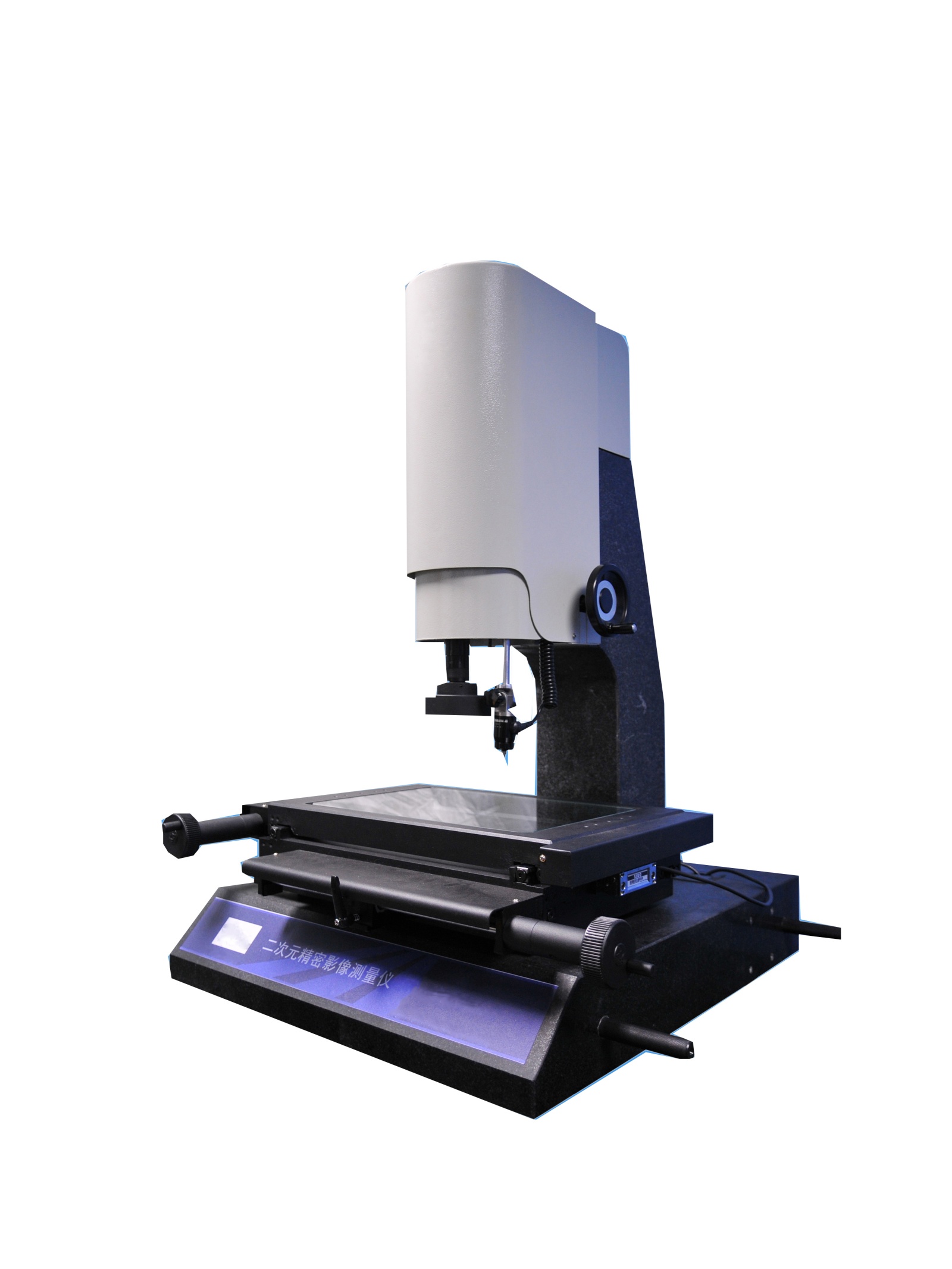

产品名称：大行程全自动影像仪产品型号：PZ-5040T应用领域：PCB线路板，网板，塑胶板，背光源板，大尺寸冲压件，太阳能反光板，TFT面板外型尺寸，LTPS 、OLED面板外型尺寸，32’-85’电视机面壳。

影像测量仪主要用于各种零件几何尺寸的精密测量，测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件，可对零件的各种几何尺寸进行精确测量，可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小，同时可以测量各种零件特征的形位公差，包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度等.

仪器特点：龙门式YVM是本公司推出的中大行程。CNC型影像测量仪。它采用品牌“制滚珠丝杆+台湾制精密导轨，结合CNC自动量测软件，可实现高效、准确的大批量工件测。

1.工作台和机身采用天然花岗石，无应力变形.

2.工作台导轨采用高精度V型导轨，导轨采用非胶接螺套

固定方式，完全无螺套的热变形和松脱因素影响，使仪器精度更持久稳定.

3.导轨直线装调精度水平达同行业**，使仪器精度

程度通过硬件装调保证，比单纯依赖软件误差补偿的方式更能适应不同环境变化.

4. XYZ三轴伺服马达驱动，软件程序自动控制.

5.自动对焦与寻边，可编程自动测量.

精密影像测绘仪测量软件简介：

绘图功能：可绘制点、线、圆、弧、样条曲线、垂直线、平行线等，并将图形输入到AutoCAD中，实现逆向工程得到1:1的工程图。

自动测绘：可自动测绘如：圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能，减少了人为误差。

测量标注：可测量工件表面的任意几何尺寸，不同高度的角度、宽度、直径、半径、圆心距等尺寸，并可在实时影像中标注尺寸。

SPC统计分析软件：提供了一系列的管制图及多种类型的图表表示方法，使品管工作更方便，大大提升了品质管理的效率。

报表功能：用户可轻易地将测量结果输出至WORD、EXCEL中去，自动生成检测报告，超差数值自动改变颜色，特别适合批量检测。

鸟瞰功能：可察看工件的整体图形及每个尺寸对应的编号，直观的反应出当前的绘图位置，并可任意移动、缩放工件图。

实时对比：可把标准的DXF工程图调入测量软件中与工件对比，从而快速检测出工程图和实际工件的差距，适合检测比较复杂的工件。

拍照功能：可将当前影像及所标注尺寸同时以JPEG或BMP格式拍照存档，并可调入到测量软件中与实际工件做对比。

客户坐标：测量时无需摆正工件或夹具定位，用户可根据自己的需要设置客户坐标（工件坐标），方便、省时提高了工作效率。

规格参数：
