用途与功能

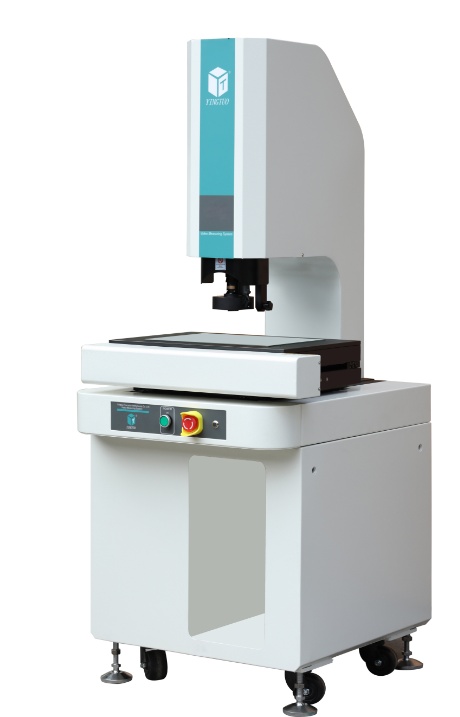

影像测量仪主要用于各种零件几何尺寸的精密测量，测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件，可对零件的各种几何尺寸进行精确测量，可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小，同时可以测量各种零件特征的形位公差，包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度等.
产品特点
1.工作台和机身采用天然花岗石，无应力变形.
2.工作台导轨采用高精度V型导轨，导轨采用非胶接螺套
固定方式，完全无螺套的热变形和松脱因素影响，使仪器精度更持久稳定.
3.导轨直线装调精度水平达同行业**，使仪器精度Z大
程度通过硬件装调保证，比单纯依赖软件误差补偿的方式更能适应不同环境变化.
4. XYZ三轴伺服马达驱动，软件程序自动控制.
5.自动对焦与寻边，可编程自动测量.
技术参数
量程及精度 | ||||
工作台XY坐标量程 | 300mm×200mm | |||
Z向坐标量程 | 200mm(可根据客户要求订制) | |||
XY向示值误差 | (2.5+L/100)μm | |||
XYZ光栅数显分辨力 | 1μm | |||
花岗石工作台尺寸 | 506mm×356mm | |||
工作台玻璃尺寸 | 360mm×260m | |||
光学影像系统 | ||||
摄像机 | 高清晰工业级CCD彩色摄像机 | |||
变倍镜头倍率 | 0.7X~4.5X | |||
视频总倍率 | 20X~128X(19.5”显示器，分辨率1440*900) | |||
物方工作距离（标配） | 92mm | |||
物方视场（标配） | 8.1mm~1.3mm | |||
镜头组配 | ||||
组配方式 | 放大倍率 | 物方视场(mm) | 工作距离( mm) | 是否标配 |
0.7X～4.5X变倍镜头+1X镜筒 | 20X~128X | 11.1~1.7 | 92 | 标配 |
0.7X～4.5X变倍镜头+0.5X镜筒 | 10X~64X | 22~3.4 | 92 | 选配 |
0.7X～4. 5X变倍镜头+0.5X附加镜+1X镜筒 | 10X~64X | 22~3.4 | 175 | 选配 |
0.7X～4. 5X变倍镜头+0.5X附加镜+0.5 X镜 | 5X~32X | 44~6.8 | 175 | 选配 |
0.7X～4. 5X变倍镜头+2X附加镜+1X镜筒 | 40X~256X | 5.5~0.9 | 36 | 选配 |
0.7X～4. 5X变倍镜头+2X附加镜+0.5X镜筒 | 20X~128X | 11.1~1.7 | 36 | 选配 |
照明及电源
光源 | 轮廓光源和八分区程控面光源: | LED冷光源 | |
电源 | AC100～240V50/60HZ400W | ||
其它技术参数 | |||
电脑 | 标配 | ||
测量软件 | Yingte-CNC | ||
操纵杆 | 标配 | ||
仪器净重 | 250Kg | ||
仪器外形尺寸(长 × 宽× 高) | 800mm×590mm×1620mm | ||
其他可选配件 | Renishaw简易测头，同轴光镜头等 | ||
