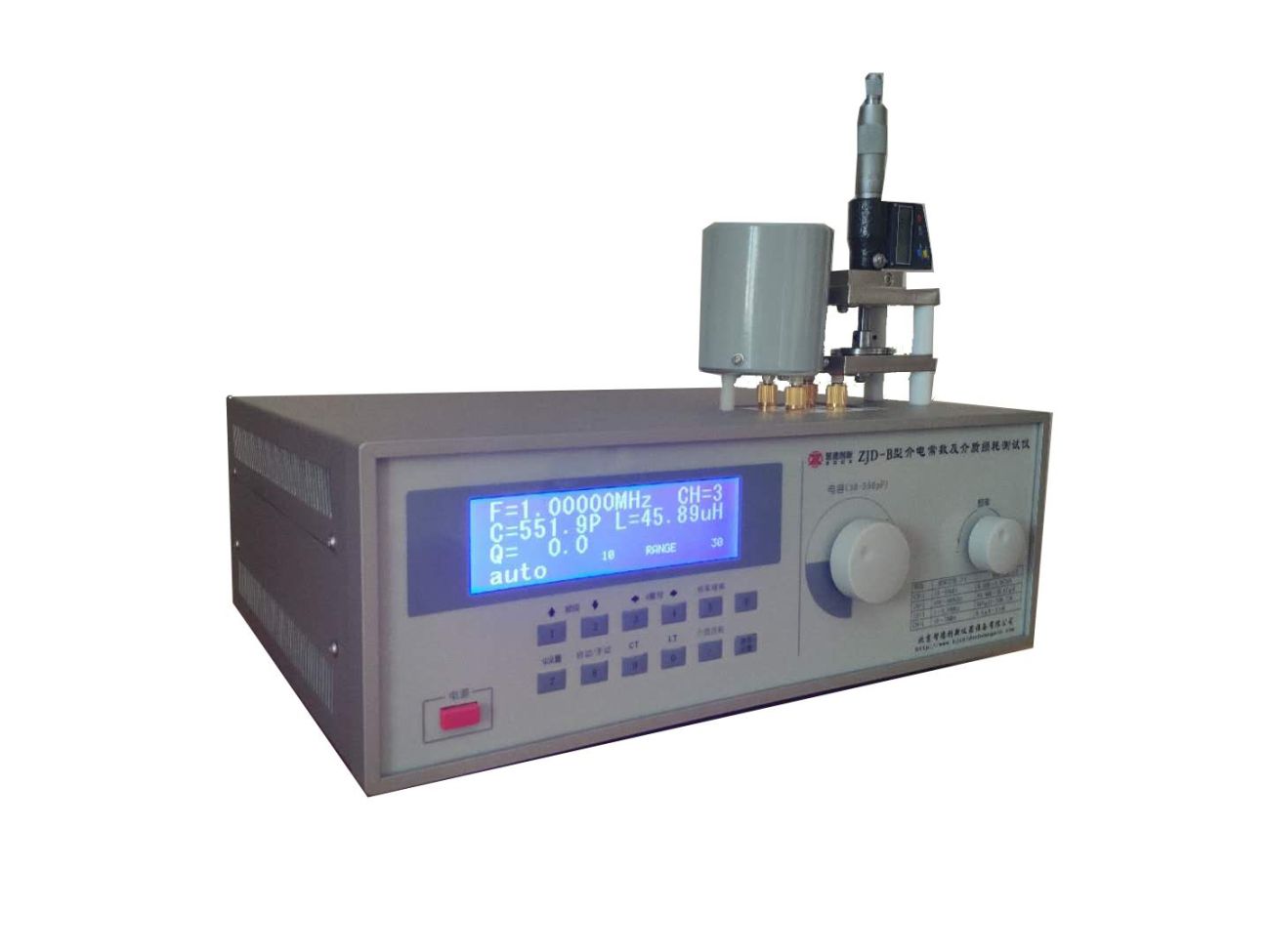

ZJD-C高频绝缘材料介电常数介质损耗测试系统由S916测试装置（夹具）、ZJD-B/C型高频Q表、数据采集和tanδ自动测量控件（装入ZJD-B或ZJD-C的软件模块)、及LKI-1型电感器组成。依据国标GB/T 1409-2006、GB/T 1693-2007、美标ASTM D150以及国际电工委员会IEC60250的规定设计制作。系统提供了绝缘材料的高频介质损耗角正切值(tanδ)和介电常数(ε)自动测量的**解决方案。本仪器中测试装置是由平板电容器组成，平板电容器一般用来夹被测样品，配用Q表作为指示仪器。绝缘材料的损耗角正切值是通过被测样品放入平板电容器和不放样品的Q值变化和厚度的刻度读数通过公式计算得到。使用ZJD-B或ZJD-C数字Q表具有自动计算介电常数（ε）和介质损耗（tanδ）。
功能名称： | ZJD-B | ZJD-A | ZJD-C |
信号源范围DDS数字合成信号 | 10KHZ-70MHz | 10KHZ-110MHz | 100KHZ-160MHz |
信号源频率覆盖比 | 7000:1 | 11000:1 | 16000:1 |
信号源频率精度6位有效数 | 3×10-5 ±1个字 | 3×10-5 ±1个字 | 3×10-5 ±1个字 |
Q测量范围 | 1-1000自动/手动量程 | 1-1000自动/手动量程 | 1-1000自动/手动量程 |
Q分辨率 | 4位有效数，分辨率0.1 | 4位有效数，分辨率0.1 | 4位有效数，分辨率0.1 |
Q测量工作误差 | <5% | <5% | <5% |
电感测量范围4位有效数，分辨率0.1nH | 1nH-8.4H ， 分辨率0.1nH | 1nH-8.4H 分辨率0.1nH | 1nH-140mH分辨率0.1nH |
电感测量误差 | <5% | <5% | <5% |
调谐电容 | 主电容30-540pF | 主电容30-540pF | 主电容17-240pF |
电容直接测量范围 | 1pF～2.5uF | 1pF～2.5uF | 1pF～25nF |
调谐电容误差 分辨率 | ±1 pF或<1% 0.1pF | ±1 pF或<1% 0.1pF | ±1 pF或<1% 0.1pF |
谐振点搜索 | 自动扫描 | 自动扫描 | 自动扫描 |
Q合格预置范围 | 5-1000声光提示 | 5-1000声光提示 | 5-1000声光提示 |
Q量程切换 | 自动/手动 | 自动/手动 | 自动/手动 |
LCD显示参数 | F，L，C，Q，Lt，Ct波段等 | F，L，C，Q，Lt，Ct波段等 | F，L，C，Q，Lt，Ct波段等 |
自身残余电感和测试引线电感的自动扣除功能(**) | 有 | 有 | 有 |
大电容值直接测量显示功能(**) | 测量值可达2.5uF | 测量值可达2.5uF | 测量值可达25nF |
介质损耗系数 | 精度 万分之五 | 精度 万分之五 | 精度 万分之五 |
2. S916（数显）或S914介电常数εr和介质损耗因数tanδ测试装置：
固体：材料测量直径 Φ50mm/Φ38mm 可选；厚度可调 ≥ 15mm （二选一）
液体：测量极片直径 Φ38mm； 液体杯内径Φ48mm 、深7mm（选配）
电感No | 电感量 | 准确度% | Q值≥ | 分布电容约略值 | 谐振频率范围 MHz | 适合介电常数测试频率 | |
ZJD-B | ZJC-C | ||||||
1 | 0.1μH | ±0.05μH | 200 | 5pF | 20~70 | 31~103 | 50MHz |
2 | 0.5μH | ±0.05μH | 200 | 5pF | 10~37 | 14.8~46.6 | 15MHz |
3 | 2.5μH | ±5% | 200 | 5pF | 4.6~17.4 | 6.8~21.4 | 10MHz |
4 | 10μH | ±5% | 200 | 6pF | 2.3~8.6 | 3.4~10.55 | 5MHz |
5 | 50μH | ±5% | 200 | 6pF | 1~3.75 | 1.5~4.55 | 1.5MHz |
6 | 100μH | ±5% | 200 | 6pF | 0.75~2.64 | 1.06~3.20 | 1MHz |
7 | 1mH | ±5% | 150 | 8pF | 0.23~0.84 | 0.34~1.02 | 0.5MHz |
8 | 5mH | ±5% | 130 | 8pF | 0.1~0.33 | 0.148~0.39 | 0.25MHz |
9 | 10mH | ±5% | 90 | 8pF | 0.072~0.26 | 0.107~0.32 | 0.1MHz |
注意: 可定制100MHz电感.
附件在高温下测试介电常数
在高温下测试材料的介电常数需要有高温测试平台，以及特殊的耐高温测试夹具.再配合上Q表主机，以完成在高温下测试材料的介电常数.
测试方法:把材料放在测试夹具的极片内上下夹住，然后把测试夹具放在高温测试平台内，通过引线连接测试夹具的信号输出段与Q表主机的电容接线柱.以此使Q表谐振，等到数据.
带升降高温测试平台是为高温材料电性能测试专门设计的高温环境。包括高温实验电炉、温度控制器、升降装置、温度传感器、石英玻璃杯、箱体等部件。
温度范围 RT1000℃(根据不同型号，温度不同)
探针数量4
控温方式恒温、变温、
频率范围DC~50MHz
精密高温介电夹具是严格依据A S T M 1 5 0标准要求，并针对高温环境进行设计，用于精确测量材料的介电性能。由上电极调节装置、调节支撑架、样品平台、隔热层、接线盒组成
温度范围 RT~600℃~1000℃(根据不同型号，温度不同)
校准频率 DC~30MHz
测试电极 2个测试电极+保护电极
电极直径26.8mm
样品大小厚度小于10 mm，直径5~40mm
终端连接 4*SMA母头
微调行程 10mm
外形尺寸 W180mm*H270mm*D300mm
重量4KG
