CBR承载比试验仪检定规程

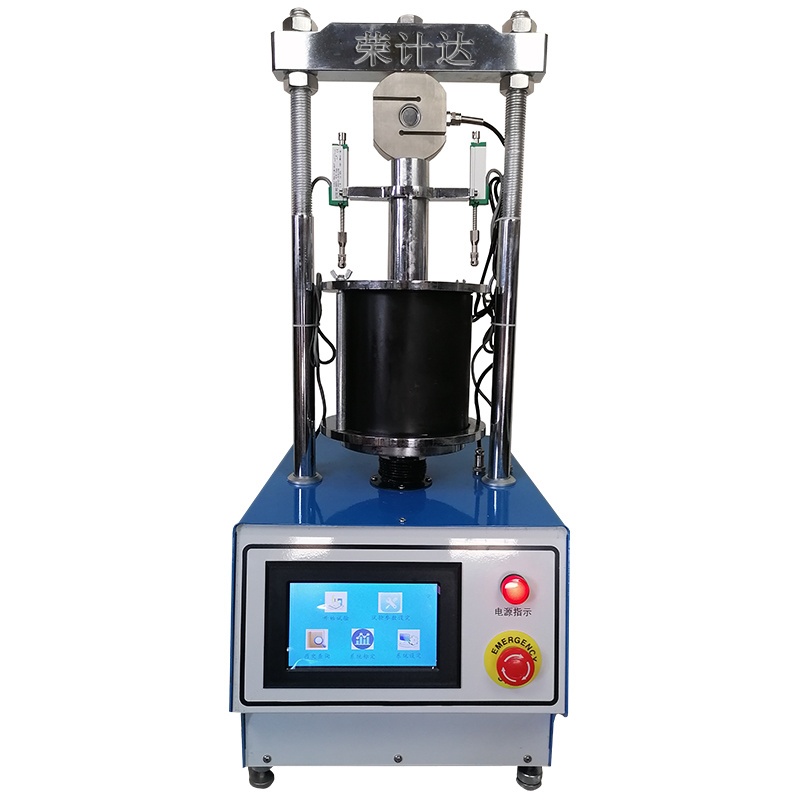

CBR承载比试验仪检定规程的图片
参考报价:
面议
品牌:
关注度:
290
样本:
暂无
型号:
产地:
上海
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:上海荣计达仪器科技有限公司
认 证:工商信息已核实
访问量:238920
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

CBR承载比试验仪适用于各种土和混合料(粒径小于40mm的土)在规定的试筒模内压实后进行承载比试验,以确定所设计的路面、路面基层,底基层,路基材料层的承载能力,仪器由主机、量力环及贯入杆、加栽板、百分表、膨胀量测定装置等组成。仪器具有体积小,出力大,操作方便等特点。

CBR承载比试验仪主要参数:

速度:1mm/min 大压力3T

贯入杆:端面直径φ50mm。内径φ52mm 长100mm

多孔板:两块

百分表:0~10mm,三只φ

载荷板:6块(外径φ150mm,内径φ52mm,每块1.25Kg).

试筒:内径φ125mm,高170mm,垫块φ151mm,高50mm同重型击实试验试筒。

外形尺寸:310X310X930mm

重量:100kg

CBR承载比试验仪使用方法:

打开电源开关,仪器运转,检查仪器的工作状况是否正常,检查手柄进出,转动是否正常,如一切正常可准备开始试验。

按《公路路面基层材料试验规程》JTJ075-85承载比试验方法制取试件。

测量饱水膨胀量:

测量饱水膨胀量:将经过湿气养生的试件放在装有调节杆的多孔板,在板上加足够的载荷板,使试件面上的压力等于该材料层上路面的压力,

将试筒与多孔板一起放在水槽内(先不放水)并用拉杆将模具拉紧,安装百分表,读取初始读数。

向水槽内放水,使自由进到试件的顶部,在饱水期间,槽内水应保持在试件的顶面以上25mm,通常试件要泡96小时,

在泡水时间到时,读取百分表读数,计算膨胀量。

=泡水后试件高度的变化/原试件高(120mm)×**

从水槽中取出试样,倒出试样上的水,静置15分钟让其排水然后卸去附加载荷和多孔板,底板及滤纸,并承重M,以计算试件的深度及密度的变化。

贯入试验将饱和水试验终了的试件放到试验仪升降盘上,调整贯入杆与测力环对中,在贯入杆周围放置预定数量的载荷板。

先将贯入杆用手轮施加45N载荷,然后将测力环,测形变的百分表调整到零点。

加荷压人手轮,记录测力百分表某些读数(20、40…..)时的贯入量,并注意贯入量为2.5mm,能有8各以上的读数,总贯入量为2.5、50mm时的承载比:

承载比C=单位压力/7或10.5×**

CBR承载比试验仪保养:

1、每次使用后,应立即将仪器擦干净。

2、使用一年后应把变速箱内润滑油脂换上新的润滑油脂,一会定期保养。
