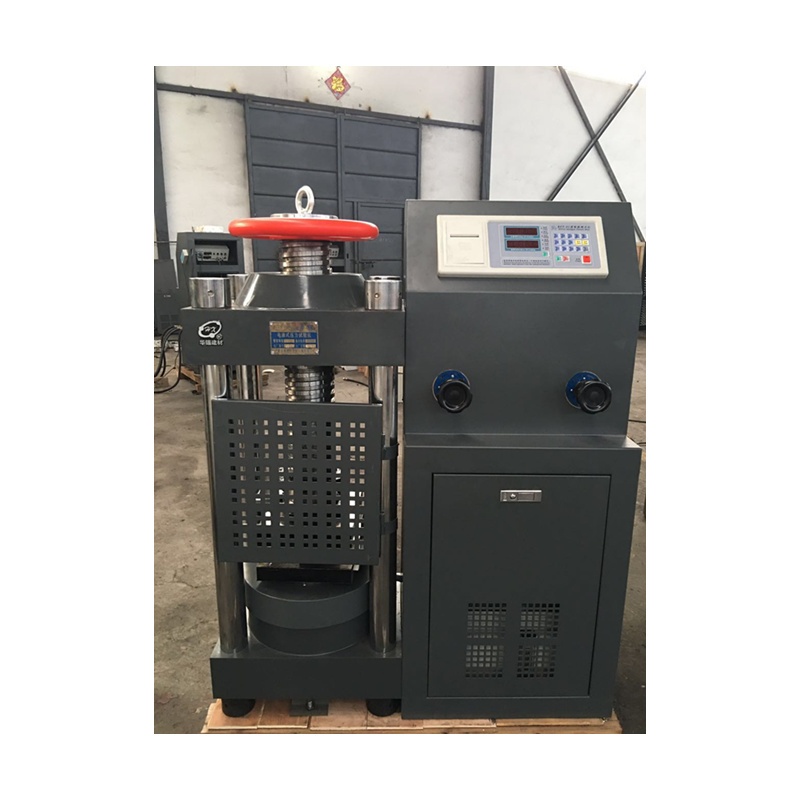

混凝土压力试验机是混凝土力学检测仪器，智能仪表可换算压强值，自动换算每组试块的平均值，用于试验混凝土、砖、石、水泥、耐火砖等建筑材料的抗压强度。

混凝土压力试验机技术参数：

★A大试验力：2000kN

★液压泵额定压力：40MPa

★示值相对误差：±1%

★承压板尺寸：250×220mm

★承压板间A大净距：320mm

★活塞A大行程：50mm

★测力范围：0-200kN

★测力值分辨率：0.01kN

★外形尺寸（长×宽×高）：890×370×1160mm

★净重：780kg

★装箱尺寸：1080×580×1360mm

混凝土压力试验机主要结构

（一）结构：主要由以下三个部分组成：

★压力机机体部分

机架3为球墨铸铁的结实机架，机架上部装有螺母4、连接丝杆2，在丝杆末端有凸球座5及上承压板6，在试件受压时可以自动调整上承压板与试件受压面的接触吻合。根据试件大小，可以转动手轮1，调节丝杆至适当高度。

下承压板表面刻有定位线，便于试件放置于中间位置。下承压板7放于活塞8上，在下承压板下面装有防尘罩10，防止碎屑和杂物落入油缸11里面。当活塞受到油压上升时，推动下承压板向上顶压试件。

油缸11座落在机架的下部，在油缸的内壁上部嵌有复合密封圈9，防止在高压时活塞和油缸间的油液溢出，油液溢损**微。油缸后方左上侧有一溢油管，直接让油缸上面的溢油流回油箱，因此可以保持机器四周的洁净。

若作混凝土抗压试验时，建议用户可自制一斜斗，向后侧倾斜，以便清除碎块，为防止试件经常推移而磨损下承压板，建议可自制适合试件大小的垫板，但需热处理（硬度HRC55以上），用久磨蚀后，便于更换。

★液压控制系统

本压力试验机系统包括电动机及高压油泵、送油阀、回油阀、油箱等。油泵及电动机14通过联轴器相连，座于油箱13上，高压油直接进入送油阀16。当送油阀关闭时，油直接流回油箱，当送油阀打开，回油阀15关闭时，高压油进入油缸，并传至传感器，传感器将信号传至测力仪18。

★测力系统

本压力试验机系统由液压传感器、信号放大转换器、数据处理、打印机及控制操作面板、传动加载机构等组成

主要功能：

本压力试验机能实现试验过程自动控制。自动锁定破型峰值，能打印试验结果，试验过程中能随时终止试验。能自动保存试验数据，掉电也可保存，共可以保存3000组数据（一组数据可为单块数据或3个数据），并能对保存的数据进行查询和打印。试验数据可靠，操作方便。

压力显示：五位数码显示压力kN（千牛顿）。试验过程中随压力实时显示，试验结束后破型峰值保持显示

加荷速度显示：四位数码显示加载速率kN/s（千牛顿/秒）

加载过程中，根据GB/T50081-2002的规则，对不同试件应控制的加荷速率的范围如下：

横截面积为100×100mm2的抗压试块

强度＜C30时为3.0~5.0kN/s

强度≥C30并＜C60时为5.0~8.0kN/s

强度≥C60时为8.0~10.0kN/s

横截面积为150×150mm2的抗压试块 ：

强度＜C30时为6.75~11.25kN/s

强度≥C30并＜C60时为11.25~18.00kN/s

强度≥C60时为18.00~22.50kN/s

横截面积为200×200mm2的抗压试块 ：

强度＜C30时为12.0~20.0kN/s

强度≥C30并＜C60时为20.0~32.0kN/s

强度≥C60时为32.0~40.0kN/s

终止试验：试验过程中如果发现该次试验有问题可以按“停止”键取消试验，重新放入试件操作直至试件破裂。

打印内容：年、月、日、编号、峰值压力、峰值压强（可为单块或3块）、进行试验判据和结果。

数据存储：本压力试验机系统内存储的数据断电后仍然能够保留，恢复通电后能调取原存数据打印报告。本系统A大存储量是3000个测试单元，当你保存第3001个数据时，前面1500个数据被清除，其余的数据依然有效。，第1501到3000个数据自动移至前面1500个数据处，第3001个数据保存在第1501个。在做第3001个数据试验前，应将前面的1500个数据进行保存。若使用通讯软件还可以与微机通讯，将压力试验机内数据存档备查或通过连网由管理中间集中存储，以便质量监督微机化管理。本压力试验机系统数据表采用Microsoft Access软件，适用于远程的SQL server数据库进行数据的上传。通讯软件的使用详见随机附带的通讯协议光盘里的使用说明。

安装及调试：

★安装

将压力试验机拆箱后，机体上有一个用尼龙塞盖上的吊装螺纹孔，掀开尼龙塞，将随机带的一只M20的吊装螺钉旋进螺纹孔，用起吊机械吊至预置的地方。（搬运时，注意机器突出部分）为了操作方便，机器应放置在预制720mmx600mm高出地面300mm的水泥基础上（见图二）。机器调至水平安装后，应用干净和浸过煤油的棉纱，擦净机器上加工表面所涂的防锈剂，然后表面擦干净并涂薄薄一层机械油。

调试

本调试内容仅包括操作前的准备工作，其它内容详见注意事项一节。

（1）注油

用螺丝刀拧开后盖板上固定螺钉并取下后盖板，向油箱盖板上φ40mm孔位置注入适量液压油；

注油量以达到油标中部位置为宜；

注油完毕后盖上后盖板。

注意：

当环境温度为15±5℃时，用GB443-84N68机械油

当环境温度为25±5℃时，用GB443-84N100机械油

（2）电气联接

把随机电源插头插在相应插座上。电源为380V 50Hz 。

（3）启动油泵排气

将回油阀（15）打开，送油阀（16）打开。旋转电源开关，接通机器电源（红色指示灯亮）显示建仪画面，2秒钟后显示测试画面。按下“启动”键，启动电机，油泵开始工作，持续工作约一分钟后关闭回油阀，此时可发现下压板缓慢上升，在下压板上升到约20mm时，关闭送油阀并打开回油阀，此时下压板处于回落状态。重复以上步骤3~4次可完全排除系统内气体。

注意事项：本注意事项内容包括使用、维护、检验中的有关内容。

1、使用时电源电压必须准确无误；

2、传感器与主机连接的电缆不得有中间接头，如遇破损需更换电缆，并且接线准确无误；

3、使用时必须按说明书规定程序操作。

4、操作中严禁下压力板（7）超过活塞规定行程。

5、在经过长时间工作后密封圈可能会失效而导致油缸严重渗油，此时应遵循以下方法更换密封圈。

（1）移出下压力板及防尘罩；

（2）用2只M12吊环螺钉吊出活塞后拆出油缸内壁密封圈、环；

（3）装换上新的密封圈、环，并小心放入活塞，盖上承压板，在不使用时始终保持其外表光滑、洁净，不得碰伤，刮毛和堆积杂质。

6、压力试验机外壳必须安全接地，试验机机架后侧有接地螺钉。

7、标定由计量部门进行，用户不得随意操作。

8、压力试验机不能与一个大功率电器设备共用一个电源插座。

9、压力试验机应置于干净处，防止灰尘侵入，并在温度为10~35℃，湿度≤80％的工作环境中使用。

10、试验结束，传感器应处于脱离载荷状态， 以保护传感器。 试验中执行打印时，若是打印纸用完，换上新的打印纸，按开关SEL键，再按LF键，打印机会自动进纸。

11、请不要私自拆卸仪器。
