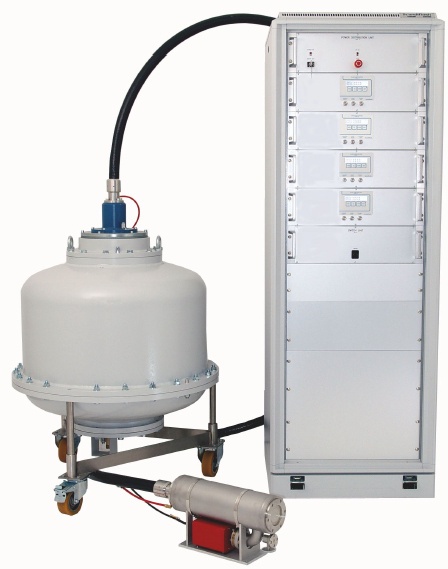

Scandiflash 闪光 X-射线系统覆盖的电压范围从 75 千伏到 1200 千伏。系统同时也包括所有必要的外围设备。使用Scandiflash G 快速增感屏及Kodak T-MAT H 底片。底片的密度是0.7。150型,300型,450型及 450S 型系统用5米同轴电缆连接脉冲发生器与X-射线管。1200型系统管子在脉冲发生器内。X-射线源尺寸可以通过使用不同的阳极而变化。给出的是典型值。
该系统包括一个或多个通道。在预先设定的时间,每个通道提供一张照片,或者用双管装置同步曝光可得到同一时刻的两张照片。为节省成本和简化操作所有通道都连接到同一个控制系统上。系统的通道通常连接同样型号的脉冲发生器。然而,控制系统可操作几个不同型号脉冲发生器。用多个高压电源可用于操作具有不同输出电压的通道。
由被照射对象的类型和性质,决定使用何种型号的系统。很厚和高密度物体需要较高的输出电压。从 X 射线管到图像探测器有很长的距离,通常也需要较高的电压。
高电压脉冲发生器,或称脉冲发生器,在Scandiflash系统使用的改进型的马克思冲击发生器。在这种类型的电路中,电压的倍增是用电容器的并联充电和串联放电来实现的。电容器由平行充电到串联放电是由火花球隙开关来实现。脉冲放电是由在一个火花球隙上加一个高电压的触发脉冲来启动,其余的火花球隙由发生器中瞬态过电压而启动。
特制的低电感电容器,用同轴的方式排列,用来减小输出脉冲的上升时间。电容器的充电电压是可调的,这样就使输出电压连续可调。电容器的设计是模块化的,所有脉冲发生器,除了150型,都使用相同类型的高电压模块。对于不同的峰值输出电压,模块的数目是不同的。
电容器,火花间隙开关和充电网络都装在一个接地的金属罐内。金属罐起到屏蔽作用,而且是同轴性放电,以使外部射频辐射的水平非常低。金属罐内充以高气压,来提高绝缘性和控制固定火花间隙开关的击穿电压。输出电压是通过同时调节模块的充电电压和火花隙开关的气体压力来改变。
控制系统用计算机控制. 电子单元用微处理器控制, 并用网线开关连接到笔记本电脑. 所有的操作参数可以通过笔记本电脑设置和读出。对于较短的距离, 笔记本电脑是通过网线与控制台连接. 某些由于安全的原因或设备的布局,希望远距离遥控, 这样的系统就用光缆连接。基本通道控制系统在短路接触触发时, FXRC 4 将给触发装置提供一个-12 伏电压. 当这个电压被短路时, 时间延迟发生器开始工作。
I
用脉冲信号触发时, 触发脉冲的辐度5~50 伏. 脉冲可以是正脉冲或负 脉冲. 输入偏置电压从-9 伏到+9 伏. 为了安全触发,脉冲的上升时间应小于 0.5μs。时间间隔测试仪测量触发输入和脉冲发生器输出之间的时间间隔, 时间分辨率为 0.05 μs. 在系统工作后, 测量的时间显示在笔记本电脑上。乾燥空气用于绝缘脉冲发生器中的高压模块. 在不同的脉冲发生器充电电压时, 乾燥空气的压力可改变, 以达到*隹工作状态。
乾燥空气压力可以通过系统软件自动设置, 使用电控制的阀门. 而电传感器用于测量气压. 当笔记本电脑没有连接时, 气压也可从闪光 X 射线通道控制单元的前面板上读出。
离子泵电源
离子泵电源给 X 射线管的离子泵提供一个电压. 在离子泵电源内有离子泵保护功能, 以防止离子泵过热.
当笔记本电脑没有连接时, 离子泵电流也可从闪光 X 射线通道控制单元的前面板上读出. 在双管装置时, 在FXRC 4 中也安装一个附加的离子泵电源.
对于 1200 千伏系统,离子泵电源由皮拉尼规代替测量真空。
系统监测单元
在每个通道中, 有系统监测单元, 跟随着通过系统的脉冲. 信号是从 6 个监测点取得。
在系统工作后,可立即给出所有信息及发现可能的故障。
SU 8 型开关单元是一个 8-通道的网线开关单元, 处
理笔记本电脑和 FXRC 4 单元之间的信号传输.
系统是用连接到控制台上的笔记本电脑或台式机来操
作. 笔记本电脑与控制台的电子线路是通过 网线连接.
对于距离大于 50 米推荐用光缆.
如系同有多于一个的高压电源, 软件也可以处理, 允许在同一系统中, 不同通道有不同的输出电压.
软件将找到和推荐*隹的乾燥空气及绝缘气体压强. 这些压力也可在一定范围内手动调节.
下一步是选择触发方式, 也就是脉冲触发或短路触发, 并设置延迟时间. 如选择短路触发,
FXRC 4 将给触发传感器一个-12 伏直流电压.
当选定所有参量后, 按SET 键. 这样没有按ON 开关, 但高压电源, 延迟时间以及气体压强被设置好. 每个通道的指示器将表明设置己好.
当所有通道的设置己好, 按下RESET SYSTEM 键. 软件将对设置做后期检查.
这时系统己准备工作. 将高压开关按下 ON. 充电电压充到设定值. 当所有脉冲发生器充好电, 则READY 灯将亮起, 而系统可以触发.
脉冲发生器的输出指标将显示该通道是否放电。这些指标也将給出哪个通道自放电。如果一个通道没有触发,该窗口将显示其是否收到触发信号。
时间间隔测试仪是用于测量从触发输入到脉冲发生器的输出之间的时间间隔。在放电后可显示所测量的时间间隔。
通过按复位按钮时,系统可以再次使用相同的设置而工作。软件手动触发包括允许一个或多个通道的手动测试。
