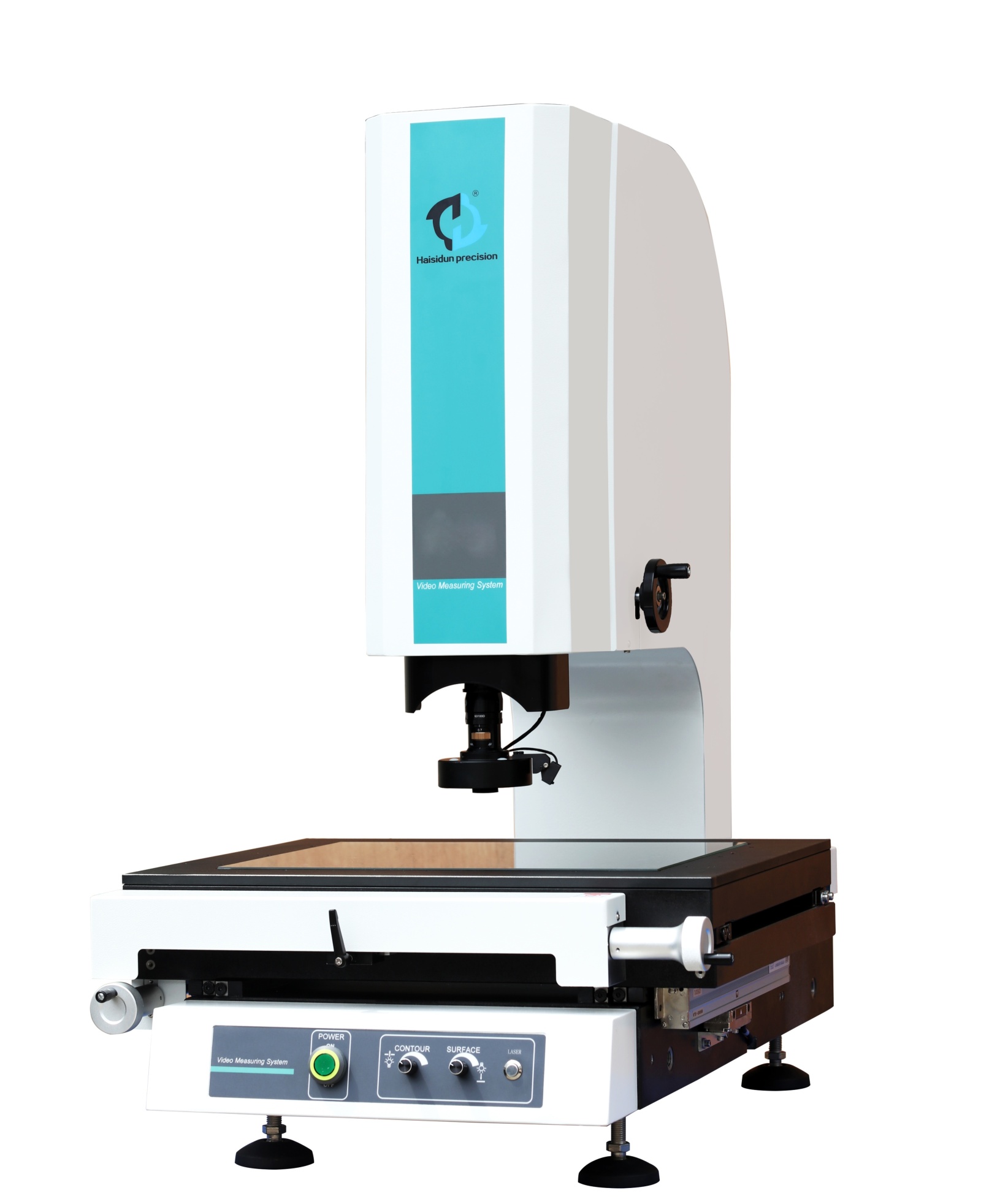

产品名称：全自动精密影像测量仪产品型号：PZ-3020CNC产品简介：PZ-3020CNC自动影像测量仪，它采用XYZ三轴步进伺服控制，结合我公司QMS-3D专业测量软件，可实现高效、准确地大批量工件检测，适用于精密部件的检测和质量控制。在机械电子、五金塑胶等行业中都得到了广泛的应用。

影像仪自动测量仪产品特点：

·QMS3D软件，可满足客户不同测量需求

·具有快速自动对焦、自动寻边，强大的编程和自动测量功能

·采用亚像素细分技术，提高边界分辨能力

·配置操纵手柄，亦可软件程控

·SPC数据处理分析，大批量治具测量

· X、Y、Z三轴伺服控制，定位精度高速度快，运行平稳

·采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高

·程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量

·可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷

精密影像测绘仪测量软件简介：

绘图功能：可绘制点、线、圆、弧、样条曲线、垂直线、平行线等，并将图形输入到AutoCAD中，实现逆向工程得到1:1的工程图。

自动测绘：可自动测绘如：圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能，减少了人为误差。

测量标注：可测量工件表面的任意几何尺寸，不同高度的角度、宽度、直径、半径、圆心距等尺寸，并可在实时影像中标注尺寸。

SPC统计分析软件：提供了一系列的管制图及多种类型的图表表示方法，使品管工作更方便，大大提升了品质管理的效率。

报表功能：用户可轻易地将测量结果输出至WORD、EXCEL中去，自动生成检测报告，超差数值自动改变颜色，特别适合批量检测。

鸟瞰功能：可察看工件的整体图形及每个尺寸对应的编号，直观的反应出当前的绘图位置，并可任意移动、缩放工件图。

实时对比：可把标准的DXF工程图调入测量软件中与工件对比，从而快速检测出工程图和实际工件的差距，适合检测比较复杂的工件。

拍照功能：可将当前影像及所标注尺寸同时以JPEG或BMP格式拍照存档，并可调入到测量软件中与实际工件做对比。

客户坐标：测量时无需摆正工件或夹具定位，用户可根据自己的需要设置客户坐标（工件坐标），方便、省时提高了工作效率。

精密影像测绘仪仪器特点：

经济型影像式精密测绘仪VMS系列结合传统光学与数字科技，具有强大的软件功能，可将以往用肉眼在传统显微镜下所观察到的影像将其数字化，并将其储存入计算机中作各式量测、绘图再可将所得之资料储存于计算机中，以便日后存盘或电子邮件的发送。该仪器适用于以二座标测量为目的一切应用领域如：品质检测、工程开发、绘图等用途。在机械、模具、刀具、塑胶、电子、仪表等行业广泛使用。

变焦镜筒：采用光学变焦物镜，光学放大倍率0.7X～4.5X，视频总放大倍率：40X～400X，可按客户要求选配不同倍率物镜。

摄像机：配备低照度SONY机芯1/3”彩色CCD摄像机，图像表面纹理清晰，轮廓层次分明，保证拥有高品质的测量画面。

底座：仪器底座采用高精度天然花岗石，稳定性高，硬度高，不易变形。

光栅尺：仪器平台带有高精密光栅尺（X、Y、Z三轴），解析度为0.001mm。Z轴通过二次聚焦可实现对沟槽、盲孔的深度进行测量。

光源：采用长寿命LED环形冷光源（表面光及底光），使工件表面照明均匀，边缘清晰，亮度可调。

导轨：双层工作平台设计，配备高精度滚动导轨，精度高、移动平稳轻松。

丝杆：X、Y轴工作台均使用无牙光杆磨擦传动，避免了丝杆传动的背隙，灵敏度大大提高，亦可切换快速移动提高工作效率。

影像仪自动测量仪技术规格参数：

·
