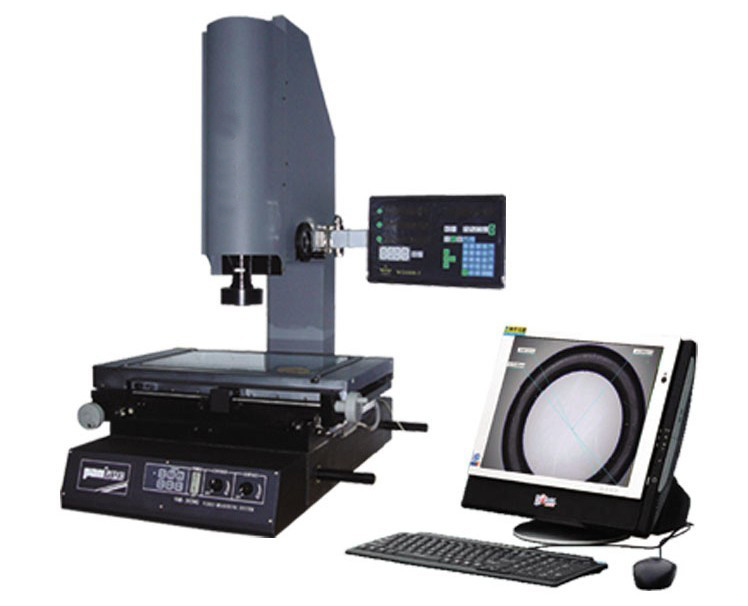

手动影像测量仪适用于以二维测量为目的的一切应用领域。采用二维影像测量程序能进行智能化测量，操作简便，功能强大，广泛使用于机械、电子、仪表、塑料等行业。
仪器特点：
仪器采用进口1/3″彩色CCD摄像机、变倍物镜及十字线精确瞄准系统，实现对被测工件的精确瞄准。采用先进的LED照明系统，清晰地获取被测工件的轮廓及表面图像，符合低能耗、环保要求。二维测量软件具有强大的测量功能，操作简便、界面友好，可基本满足各种领域的二坐标测量要求；同时还能利用影像技术对零件的图像进行处理。
技术参数：
量程及精度 | |||||
工作台XY坐标量程 | 300mm×200mm | ||||
Z向坐标量程 | 200mm | ||||
XY向示值误差 | (2.5+L/100)μm | ||||
XYZ光栅数显分辨力 | 1μm | ||||
花岗石工作台尺寸 | 506mm×356mm | ||||
工作台玻璃尺寸 | 360mm×260mm | ||||
光学影像系统 | |||||
摄像机 | 高清晰工业级CCD彩色摄像机 | ||||
变倍镜头倍率 | 0.7X~4.5X | ||||
视频总倍率 | 20X~128X(19.5”显示器，分辨率1440*900) | ||||
物方工作距离 | 92mm(标配) | ||||
物方视场 | 8.1mm~1.3mm(标配) | ||||
镜头组配 | |||||
组配方式 | 放大倍率 | 物方视场(mm) | 工作距离(mm) | 是否标配 | |
0.7X～4. 5X变倍镜头+1X镜筒 | 20X~128X | 11.1~1.7 | 92 | 标配 | |
0 .7X ～4 .5X变倍镜头+0 . 5X镜筒 | 10X~64X | 22~3.4 | 92 | 选配 | |
0.7X～4. 5X变倍镜头+0.5X附加镜+1X镜筒 | 10X~64X | 22~3.4 | 175 | 选配 | |
0.7X～4. 5X变倍镜头+0.5X附加镜+0.5 X镜筒 | 5X~32X | 44~6.8 | 175 | 选配 | |
0.7X～4 .5X变倍镜头+2X附加镜+1X镜筒 | 40X~256X | 5.5~0.9 | 36 | 选配 | |
0.7X～4 .5X变倍镜头+2X附加镜+0.5X镜筒 | 20X~128X | 11.1~1.7 | 36 | 选配 | |
照明及电源 | |||||
光源 | 轮廓光源和面光源: LED冷光源 | ||||
电源 | AC100～240V 50/60HZ25W | ||||
其它技术参数 | |||||
电脑 | 选配 | ||||
测量软件 | Yingte-M | ||||
仪器净重 | 180Kg | ||||
仪器外形尺寸(长× 宽 × 高) | 760mm×520mm×1020mm | ||||
其他可选配件 | Renishaw简易测头，同轴光镜头等 | ||||
