1. 产品介绍
1.1产品概述

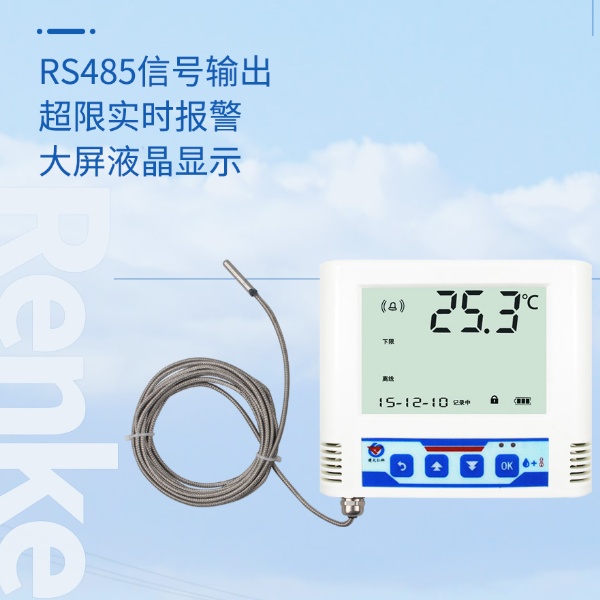

RS-WD-N01-6-*单温度变送记录仪采用大屏液晶显示,具有自动温度记录,温度上下限双控,限值自由设置,温度凭密码校准,RS485数据传输等功能。产品采用高灵敏度感温元件,传感器具有测量精度高,抗干扰能力强等特点,保证了产品的优异测量性能。
本产品采用高清液晶显示屏,实时显示温度数值;监控设备内部实时记录,方便随时调取监控数据,也可与我司的监控平台软件进行数据同步;内部集成报警功能模块(蜂鸣器或继电器),可超温度上下限时报警;RS485信号输出,标准MODBUS-RTU 通信协议,通信距离可达2000米(实测);支持网数量可达254个,是一款智能型工业级单温度变送记录仪。
RS-WD-N01-6-5L单温度变送记录仪广泛应用于超低温冷藏箱,冷冻仓库等环境,温度测量范围-100~+50℃,采用超低温探头,此探头防水,测量准。
RS-WD-N01-6-5H单温度变送记录仪广泛应用于适用于烤箱、烟草、钢铁热处理等行业,温度测量范围0~300℃,采用超高温探头,测量准。
1.2功能特点
n高灵敏度测温元件,测量精度高、抗干扰能力强测量范围-100~+300摄氏度范围内可选。
n设备内置存储器,温度数据实时记录,可记录65535 组。
n可通过液晶按键进行各种报警参数、通信参数、时间日期等的设定。
n液晶实时显示温度、时间、日期、已存储容量、设备地址、波特率等。
n可通过监控平台进行温度报警参数、时间日期、记录参数等参数的远程召测及设置。
n内置温度报警功能,可进行温度报警的上下限及回差设置。
n具有2 路开关量信号输出,可任意关联报警事项输出或用于温度上下限控制。
n一路内置的蜂鸣器报警,一路外延的声光报警器报警(选配)。
n多种记录模式可选,设备连接监控平台后可将温度记录数据按时间顺序自动拼接。
nRS485信号输出,通信距离可达2000 米,带防雷设计,安全可靠。
nDC10~30V电源电压供电,适应性好。
1.3主要技术参数
直流供电(默认) | DC 10~30V | ||
功耗 | 0.4W | ||
精度 | ±0.7℃(25℃) | ||
变送器电路工作温度 | -20℃~+60℃,0%RH~80%RH | ||
探头工作温度 | 超低温探头 | -100~+50℃ | |
超高温探头 | 0~300℃ | ||
探头线长度 | 2m(*长可达50米) | ||
温度显示分辨率 | 0.1℃ | ||
温度刷新时间 | 1S | ||
长期稳定性 | 温度 | ≤0.1℃/y | |
响应时间 | 温度 | ≤10s(1m/s风速) | |
输出信号 | RS485(Modbus-RTU协议) | ||
时间及日期 | 内置时钟,实时显示 | ||
报警功能 | 内置蜂鸣器、外延声光报警器、继电器(可选) | ||
记录间隔(分钟) | 间隔1~65535分钟可调,默认30分钟 | ||
记录点数 | 65535条,若按30分钟记录一次,可记录4年 | ||
记录模式 | 关闭/打开/自动(三种模式可选) | ||
存储模式 | 自动循环存储 | ||
安装方式 | 壁挂式 | ||
开孔尺寸 | 77mm |
2. 产品选型
RS- | 公司代号 | ||||
WD- | 单温度变送、传感器 | ||||
N01- | RS485通讯(Modbus协议) | ||||
6- | 大液晶壳外置电源 | ||||
5L | 超低温探头 | ||||
5H | 超高温探头 |
3.设备安装说明
设备安装前检查
设备清单:
n单温度变送器设备1台
n合格证、保修卡、校准报告(选配)等
n声光报警器(选配)
nUSB转485(选配)
n自攻丝,安装膨胀塞及螺丝2个,挂钩等配件
4.常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1).
3)波特率,校验方式,数据位,停止位错误.
4)485总线有断开,或者A、B线接反
5)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
6)USB转485驱动未安装或者损坏
7)设备损坏。
