景区气象站建大仁科RS-QXZN-M1

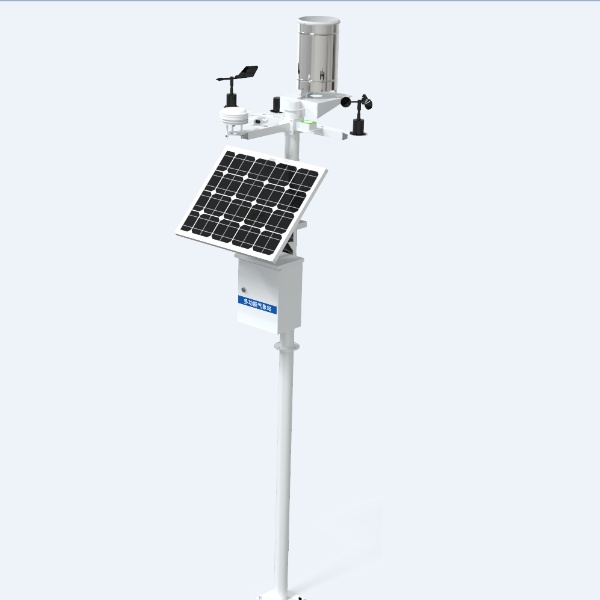

景区气象站建大仁科RS-QXZN-M1的图片
参考报价:
面议
品牌:
关注度:
271
样本:
暂无
型号:
产地:
山东
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:山东仁科测控技术有限公司
认 证:工商信息已核实
访问量:240000
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

1. 系统概述

RS-QXZN标准版气象站是一款我司标准配置的气象站。该设备具有1ModBus-RTU主站接口(可通过此接口连接我司485变送器:1路风速,1路风向,4路土壤温度+水分,4路土壤EC+PH1路空气温湿度,1路噪声,1路二氧化碳,1路大气压力,1路光照,1路雨雪状态,1路紫外线,1路总辐射,1路一氧化碳,1路臭氧,1路二氧化氮,1路二氧化硫,1路硫化氢,1路氧气,1路空气质量,1路负氧离子,1路氨气,1TVOC)、1路雨量采集(总雨量+瞬时雨量+日雨量+当前雨量)、1路氮磷钾,2路继电器输出(选配);该设备可通过GPRS方式将数据上传值监控软件平台,同时该气象站还带有1ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等;该气象站还能外接1LED屏显示(默认点阵数96*48)。

1.1 能特点

n具有1ModBus-RTU主站接口可接入我司485变送器:风速、风向、土壤温度水分、土壤ECTH、土壤PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射、COO3NO2SO2H2SO2CO2、氮磷钾、蒸发量、负氧离子、NH3TVOC等变送器。

n外接翻斗式雨量计,可采集总雨量、瞬时雨量、日雨量、当前雨量。

n选配2路继电器输出,可做远程手动控制。

n1路多功能GPRS通信接口,只需插入一张卡便可将数据上传至远端监控软件平台。

n具有1ModBus-RTU从站接口,可外接用户自己的监控主机、PLC、组态屏或组态软件,还可用作外接室外屏(选配)。

n可外接1路室外LED单色显示屏,默认点阵96*48(点阵数1024*256)。

n多种测量要素可自由搭配。

n可搭配太阳能电池板和蓄电池,用于野外测量,解决供电问题。

n支持市电与太阳能双供电,保证设备在恶劣的情况下也可以正常不间断工作。

n设置8位地址,易于管理识别,可搭配我司提供的多种软件平台。

1.2 技术参数

参数名称

范围或接口

说明

供电

外部电源供电

220V AC交流电

双供电

支持220V市电与太阳能板双供电

(优先市电供电,当市电断电后太阳能板和蓄电池提供供电,设备正常工作不会间断)

太阳能供电

配套我司太阳能电池板和蓄电池

(蓄电池续航时间7天左右)

数据上传接口

GPRS无线

通过GPRS方式上传数据

4G

通过4G方式上传数据

ModBus-RTU 从站接口

支持外部设备通过ModBus-RTU协议问询气象站中的数据。

数据采集通信接口

RS485接口

能够采集485接口的变送器的数据,*长通信距离≥1500

点阵LED屏显示接口

LED屏显示接口

默认搭配96*48点阵的室外屏

2路继电器输出(选配)

继电器干接点输出

继电器容量:250VAC/30VDC 5A

可用作远程控制

1路翻斗式雨量计脉冲信号输入

采集磁开关脉冲信号进行雨量计量

默认脉冲当量:0.2mm

可上传瞬时雨量、日雨量、当前雨量及累计雨量值。

(默认采用第二路开关量作为雨量计输入)

数据上传间隔

2S~10000S

数据上传间隔2S~10000S可设

(默认30s上传一次)

1.3 产品选型

RS-QXZN为标准版气象站的基本型号,具体监测要素用户可自己选择。

RS-

公司代号

QXZN-

标准版气象站

M1-

固定式膨胀螺丝安装立杆

M2-

固定式三脚架安装立杆

M3-

便携式安装立杆

M4-

U型固定式膨胀螺丝安装立杆

M5-

U型固定式三角架安装立杆

LED-

220V供电、带96*48LED显示屏

DC-12-

太阳能电池板+蓄电池

Y-

220V交流电源供电

G

GPRS上传

4G

4G上传

不带触摸屏

HMI

带触摸屏

1.4 M1M2监测要素搭配

对于我司气象站,多种监测要素用户可自由搭配,以下表格中会详细列出可监测的环境变量。

序号

说明

1

风速(包含风力和风速)

2

风向

3

土壤温度水分(*多可同时监测4路)

4

土壤EC+PH(*多可同时监测4路)

5

空气温湿度

6

噪声

7

大气压力

8

光照度(量程0-200000lux

9

雨雪状态

10

紫外线

11

总辐射

12

雨量(总雨量、瞬时雨量、日雨量、当前雨量)

13

空气质量(PM2.5PM10

14

一氧化碳浓度

15

臭氧浓度

16

二氧化氮浓度

17

二氧化硫浓度

18

硫化氢浓度

19

氧气浓度

20

蒸发量

21

二氧化碳浓度

22

氮磷钾

23

负氧离子

24

氨气浓度

25

TVOC浓度

1.5 M3监测要素搭配

对于我司M3标准气象站,只能搭配我司固定的C型一体式气象站和超声波一体式气象站来使用,以下表格中会详细列出可监测的环境变量,其中由于一体式气象站构造的原因,其中二氧化碳浓度和空气质量无法同时搭配,另外C型一体式气象站无法搭配光照度。需要注意的是,由于便携式三脚架的材质问题,无法安装LED显示屏。

序号

说明

1

风速(包含风力和风速)

2

风向

3

空气温湿度

4

噪声

5

大气压力

6

光照度(量程0-200000lux

7

空气质量(PM2.5PM10

8

二氧化碳浓度

1.6 M4M5监测要素搭配

对于我司M4M5标准气象站,只能搭配我司固定的C型一体式气象站和超声波一体式气象站来使用,以下表格中会详细列出可监测的环境变量,其中由于一体式气象站构造的原因,其中二氧化碳浓度和空气质量无法同时搭配,另外C型一体式气象站无法搭配光照度。

序号

说明

1

风速(包含风力和风速)

2

风向

3

空气温湿度

4

噪声

5

大气压力

6

光照度(量程0-200000lux

7

雨量(总雨量、瞬时雨量、日雨量、当前雨量)

8

空气质量(PM2.5PM10

9

二氧化碳浓度

10

负氧离子

2. 设备安装

2.1设备安装前检查

设备清单:(选型不同,设备数量不同,具体以现场实际为准)

n百叶盒多合一变送器1

n风速传感器1

n风向传感器1

n超声波风速风向1

n雨雪变送器1

n太阳总辐射变送器1

n紫外线变送器1

n负氧离子1

n不锈钢雨量筒1

n雨量筒三角托片1个(U型螺栓2个,M8螺母4个)

n二芯防水对插的2.5米延长线1条(母头和公头)

n四芯防水对插的2.5米延长线6条(母头和公头)

n立杆1个(2.8米由一个1.5米立杆和一个1.3米立杆组成)

n三脚架1套(2.8米由1.5米立杆、1.3米立杆和一个三脚架组成)

n便携式三脚架一套

n横梁3个(螺丝4个,螺母4个)

n多功能气象站电控箱1台(包括钥匙1把)

n托片6个、M4*10螺丝12

n抱箍2个、M10*16螺丝8
