1.产品介绍

1.1产品概述

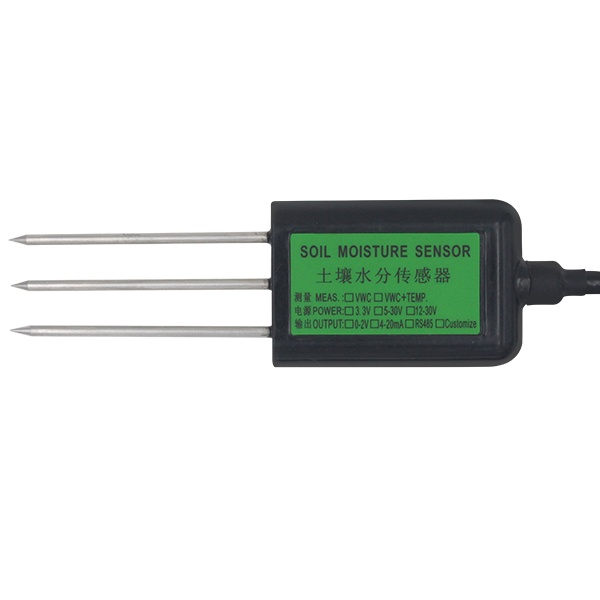

该传感器适用于土壤温度以及水分的测量，经与德国原装高精度传感器比较和土壤实际烘干称重法标定，精度高，响应快，输出稳定。受土壤含盐量影响较小，适用于各种土质。可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。

该传感器广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。

1.2功能特点

1）测量精度高，响应速度快、互换性好。

2）受土壤含盐量影响较小，可适用于各种土质。

3）电极采用特殊处理的合金材料，可承受较强的外力冲击，不易损坏。

4）完全密封，耐酸碱腐蚀，可埋入土壤或直接投入水中进行长期动态检测。

5）精度高，响应快，互换性好，探针插入式设计保证测量精确，性能可靠。

1.3 技术参数

1.4产品选型

2.使用方法

2.1 速测方法

选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动，一个测点的小范围内建议多次测量求平均值。

2.2 埋地测量法

垂直挖直径>20cm的坑，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。

3.注意事项

1、测量时钢针必须全部插入土壤里。

2、避免强烈阳光直接照射到传感器上而导致温度过高。野外使用注意防雷击。

3、勿暴力折弯钢针，勿用力拉拽传感器引出线，勿摔打或猛烈撞击传感器。

4、传感器防护等级IP68，可以将传感器整个泡在水中。

5、由于在空气中存在射频电磁辐射，不宜长时间在空气中处于通电状态。

3.设备安装说明

3.1设备安装前检查

设备清单：

■传感器设备1台

■合格证、保修卡

3.2接口说明

宽电压电源输入4.5~30V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。

3.3接线说明

4.常见问题及解决办法

设备无法连接到PLC或电脑

可能的原因：

1)电脑有多个COM口，选择的口不正确。

2)设备地址错误，或者存在地址重复的设备（出厂默认全部为0x01）。

3)波特率，校验方式，数据位，停止位错误。

4)485总线有断开，或者A、B线接反。

5)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。

6)USB转485驱动未安装或者损坏。

7)设备损坏。
