1.产品介绍
1.1产品概述

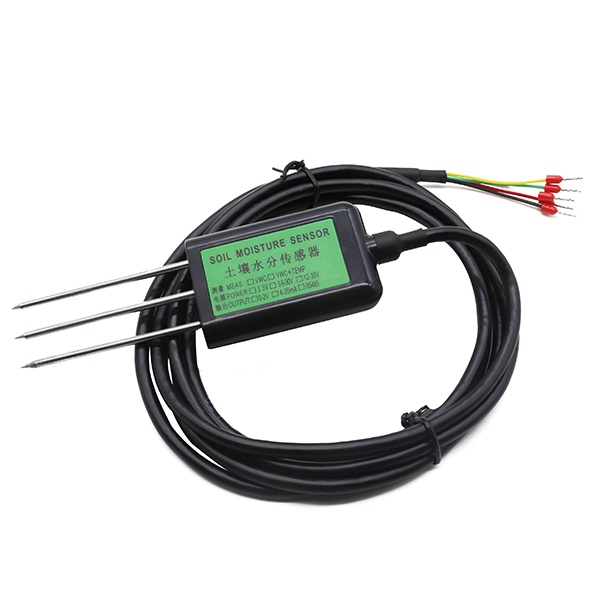

该传感器适用于土壤温度以及水分的测量,经与德国原装高精度传感器比较和土壤实际烘干称重法标定,精度高,响应快,输出稳定。受土壤含盐量影响较小,适用于各种土质。可长期埋入土壤中,耐长期电解,耐腐蚀,抽真空灌封,完全防水。
该传感器广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。
1.2功能特点
1)测量精度高,响应速度快、互换性好。
2)受土壤含盐量影响较小,可适用于各种土质。
3)电极采用特殊处理的合金材料,可承受较强的外力冲击,不易损坏。
4)完全密封,耐酸碱腐蚀,可埋入土壤或直接投入水中进行长期动态检测。
5)精度高,响应快,互换性好,探针插入式设计保证测量精确,性能可靠。
1.3 技术参数
直流供电(默认) | DC 4.5-30V | |
功耗 | 0.5W(24V DC供电) | |
工作温度 | -40℃~+80℃ | |
土壤水分参数 | 量程 | |
分辨率 | 0.1% | |
精度 | 0-50%内2% | |
土壤温度参数 | 量程 | -40~80℃ |
分辨率 | 分辨率:0.1℃ | |
精度 | ±0.5℃ | |
防护等级 | IP68 | |
探针材料 | 防腐特制电极 | |
密封材料 | 黑色阻燃环氧树脂 | |
默认线缆长度 | 2米,线缆长度可按要求定制 | |
外形尺寸 | 45*15*123mm | |
输出信号 | RS485(Modbus协议) |
RS- | 公司代号 | |||
WS- | 土壤温度水分变送器 | |||
SD- | 土壤水分变送器 | |||
N01- | RS485(Modbus-RTU协议) | |||
TR-1 | 土壤检测外壳 |
2.使用方法
2.1 速测方法
选定合适的测量地点,避开石块,确保钢针不会碰到坚硬的物体,按照所需测量深度抛开表层土,保持下面土壤原有的松紧程度,紧握传感器垂直插入土壤,插入时不可左右晃动,一个测点的小范围内建议多次测量求平均值。
2.2 埋地测量法
垂直挖直径>20cm的坑,在既定的深度将传感器钢针水平插入坑壁,将坑填埋严实,稳定一段时间后,即可进行连续数天,数月乃至更长时间的测量和记录。
3.注意事项
1、测量时钢针必须全部插入土壤里。
2、避免强烈阳光直接照射到传感器上而导致温度过高。野外使用注意防雷击。
3、勿暴力折弯钢针,勿用力拉拽传感器引出线,勿摔打或猛烈撞击传感器。
4、传感器防护等级IP68,可以将传感器整个泡在水中。
5、由于在空气中存在射频电磁辐射,不宜长时间在空气中处于通电状态。
3.设备安装说明
3.1设备安装前检查
设备清单:
■传感器设备1台
■合格证、保修卡
3.2接口说明
宽电压电源输入4.5~30V均可。485信号线接线时注意A/B两条线不能接反,总线上多台设备间地址不能冲突。
3.3接线说明
线色 | 说明 | 备注 |
棕色 | 电源正 | 4.5~30V DC |
黑色 | 电源地 | GND |
黄色 | 485-A | 485-A |
4.常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为0x01)。
3)波特率,校验方式,数据位,停止位错误。
4)485总线有断开,或者A、B线接反。
5)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
6)USB转485驱动未安装或者损坏。
7)设备损坏。
