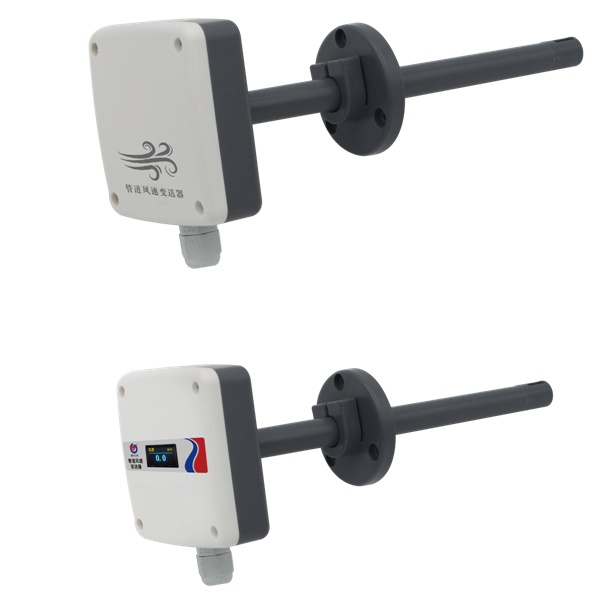

1. 产品介绍
1.1产品概述
该变送器式针对管道风速测量而设计,自主研发的高精度风速测量单元,反应灵敏,能快速准确地测量微小风速,稳定性好、漂移小、精度高。管道式安装方式,现场安装方便,产品采用抗干扰电路设计,可经受住现场变频器等各种强电磁干扰,设备采用进口免螺丝端子接线,使用更方便。液晶屏实时显示当前管道风速,更加直观的体现当前管道风速状况。
1.2功能特点
■高精度风速测量单元,启动风速小,反应灵敏,可适用于通风管道、油烟管道等环境恶劣的场合;
■采用公司自主研发的全量程二次标定方法,线性度好,准确度高;
■开孔式法兰盘安装,采用高品质硅胶密封圈,漏风小,经久耐用;
■默认量程为0~20m/s,量程为0~30m/s;
■4~20mA,0~5V,0~10V三种模拟量信号类型可选;
■0~20m/s、0~30m/s、0~10m/s、0~15m/s等多风速量程可拨码设置,现场可自由更改,其他量程也可定制;
■量程0~10m/s 的精度为±(0.1+2%FS);量程0~15m/s,0~20m/s,0~30m/s的精度±(0.2+2%FS)m/s;
■接线端子采用进口免螺丝端子,无需工具,只要一压一插即可接线;
■采用专用的EMC抗干扰器件,可经受住现场变频器等各种强电磁干扰;
■液晶屏实时显示当前管道风速值;
■DC10~30V宽电压范围供电;
■带有风速标识方向,便于现场安装。
1.3主要技术指标
直流电源(默认) | 10-30V DC | |
功耗 | 0.6W | |
测量介质 | 空气、氮气、油烟废气 | |
精度 | ±(0.2+2%FS)m/s | |
变送器电路工作温度 | -10℃~+50℃ | |
输出信号 | 电流信号 | 4~20mA |
电压信号 | 0~5V/0~10V | |
风速显示分辨率 | 0.1m/s | |
量程 | 默认0~20m/s,测量范围0~30m/s | |
响应时间 | 2S | |
长期稳定性 | ≤0.1m/s/year | |
负载能力 | 电流输出 | 输出电阻≤600Ω |
电压输出 | 输出电阻≤250Ω |
1.4 产品选型
RS- | 公司代号 | ||||
FS- | 风速变送器 | ||||
I20- | 4~20mA电流输出型 | ||||
V05- | 0~5V电压输出型 | ||||
V10- | 0~10V电压输出型 | ||||
9TH- | 管道壳 | ||||
空 | 不带显示 | ||||
OLED | 带OLED屏幕显示 |
2. 设备安装说
设备安装说明
2.1 设备安装前检查
设备清单:
■变送器设备1台
■合格证、保修卡
■自攻螺丝和膨胀塞各3个
