1. 产品介绍

1.1 产品概述

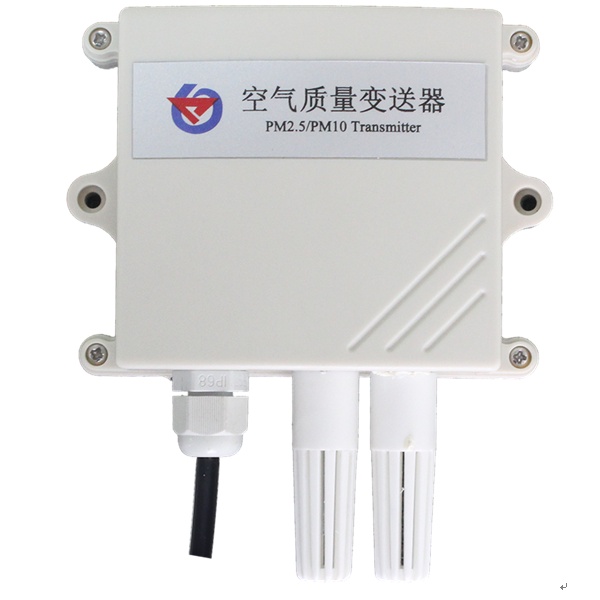

RS-PM-*-2 是一款工业级通用颗粒物浓度变送器，采用激光散射测量原理，通过独有的数据双频采集技术进行筛分，得出单位体积内等效粒径的颗粒物粒子个数，并以科学独特的算法计算出单位体积内等效粒径的颗粒物质量浓度，并以传统模拟量信号（4-20mA、0-10V、0-5V）进行数据输出。可用于室外气象站、扬尘监测、图书馆、档案馆、工业厂房等需要PM2.5或PM10浓度监测的场所。

1.2 功能特点

n量程：0-1000ug/m3，分辨率1ug/m3

nPM2.5、PM10同时输出

n独有双频数据采集及自动标定技术，一致性可达±10%

n采用先进的激光防衰减技术，保证设备长期定性

n可同时适用于四线制与三线制接法。

1.3 主要技术指标

2. 产品选型

3. 设备安装说明

3.1 设备安装前检查

■变送器设备1台

■自攻螺丝2个、膨胀塞2个（王字壳）/螺丝螺母2对（百叶盒）

■合格证、保修卡、接线说明等

常见问题及解决办法

故障现象：无输出或输出错误

可能的原因：

1)量程对应错误导致PLC计算错误，量程请查阅技术指标。

2)接线方式不对或者接线顺序错误。

3)供电电压不对（针对0-10V型均为24V供电）。

4)变送器与采集器之间距离过长，造成信号紊乱。

5) PLC采集口损坏。

6)设备损坏。
