1. 产品介绍
1.1 产品概述

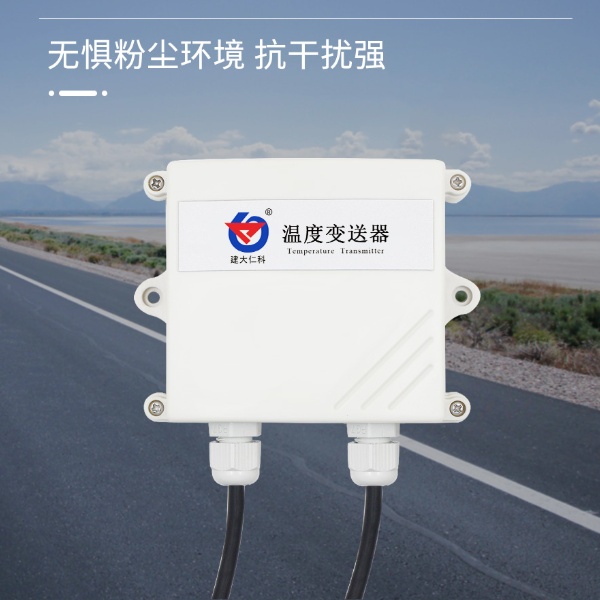

RS-WD-*-2和RS-WD-*-SMG单温度变送器均采用王字壳,具有防水功能,多用于室外。RS-WD-*-SMG单温度变送器具有显示功能,实时显示当前温度。产品采用高灵敏度感温元件,传感器具有测量精度高,抗干扰能力强等特点,保证了产品的优异测量性能。设备采用标准MODBUS-RTU 通信协议,RS485信号输出,通信距离可达2000米(实测)。该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所。安全可靠,外观美观,安装方便。
1.2 功能特点
n设备外壳防水,可用于室外。
n产品采用高灵敏度感温元件,传感器具有测量精度高,抗干扰能力强。
n采用美国进口的测温单元,测量准。
n采用专用的485电路,通信稳定。
n可选择一路继电器输出或者蜂鸣器报警。
n10~30V宽电压范围供电,规格齐全,安装方便。
1.3 主要技术指标
直流电源(默认) | 10-30V DC | ||
功耗 | 0.8W | ||
A准精度 | ±0.4℃(25℃) | ||
B准精度(默认) | ±0.5℃(25℃) | ||
变送器电路工作温度 | -20℃~+60℃,0%RH~80%RH | ||
探头工作湿度 | |||
探头工作温度 | 外延圆形不锈钢探头 | -40~+80℃ | |
外延磁吸式探头 | |||
外延扁形不锈钢探头 | |||
外延四分管螺纹探头 | -40~120℃ | ||
外延扁高温探头 | |||
通信协议 | Modbus-RTU通信协议 | ||
输出信号 | 485信号 | ||
温度显示分辨率 | 0.1℃ | ||
温度刷新时间 | 1S | ||
长期稳定性 | 温度 | ≤0.1℃/y | |
开孔尺寸 | 105mm | ||
注:带显示产品功耗增加0.4W |
2. 产品选型
RS- | 公司代号 | ||||
WD- | 单温度变送、传感器 | ||||
N01- | RS485通讯(Modbus协议) | ||||
2- | 壁挂王字壳 | ||||
SMG- | 壁挂数码管王字壳 | ||||
1 | 外延圆形不锈钢探头 | ||||
2 | 外延磁吸式探头 | ||||
3 | 外延扁形不锈钢探头 | ||||
4 | 外延四分管螺纹探头 | ||||
3H | 外延扁高温探头 |
3. 设备安装说明
3.1 设备安装前检查
设备清单:
n变送器设备1台
n自攻螺丝(2个)、膨胀塞(2个)
n产品合格证、保修卡、校准报告(选配)等
nUSB转485(选配)
n485终端电阻(多台设备赠送)
3.2 接口说明
3.2.1 电源及485信号
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能重复。
3.2.2继电器接口
设备可选配一路开关量常开触点输出或内置蜂鸣器报警。
4.常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3)波特率,校验方式,数据位,停止位错误。
4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。
5)485总线有断开,或者A、B线接反。
6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
