1. 产品介绍

1.1产品概述

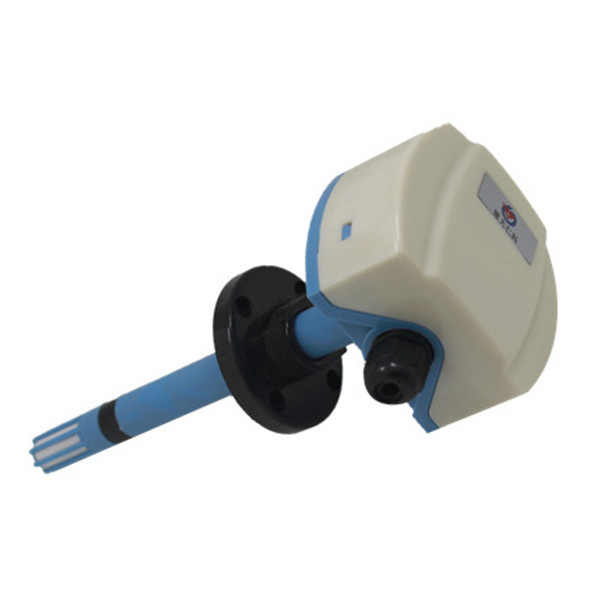

该变送器专业应用于管道温湿度测量。采用进口温湿度测量单元，漂移小、准确度高。管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰；设备采用防水外壳设计，探头过滤网采用25um高强度不锈钢材料，既能保证气体分子进入又防止粉尘颗粒及水滴进入，可应用于潮湿、高粉尘场合，经久耐用。

1.2功能特点

■485通信接口，标准ModBus-RTU协议，通信地址、波特率可设置，通信线*长可达2000米；

■温度精度±0.3℃、湿度精度±3%RH，高精度、低漂移；

■接线端子采用**级弹簧式免螺丝端子，一压一插即可接线，现场即使没有螺丝刀也能快速接好线，可适应线径0.3～2.0mm2；

■采用专用的EMC抗干扰器件，现场可经受住强电磁干扰，工业级处理芯片，使用范围宽；

■10～30V宽电压范围供电，远距离集中供电仍能正常工作；

1.3主要技术指标

2. 设备安装说明

2.1 设备安装前检查

设备清单：

■变送器设备1台

■合格证、保修卡、校准报告等

■自攻螺丝和膨胀塞各3个

■USB转485（选配）

■485终端电阻(多台设备赠送)

2.2安装步骤

先在通风管道上打一个直径20mm的孔，将风管插入到孔中，可以通过调节法兰盘的位置控制设备的高低。将三个螺丝安装到法兰盘上，固定设备，完成安装。

2.3接口说明

2.3.1 电源及485信号

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。

2.4 接线

2.5 485现场布线说明

多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中《485设备现场接线手册》。
