1. 产品介绍
1.1产品概述

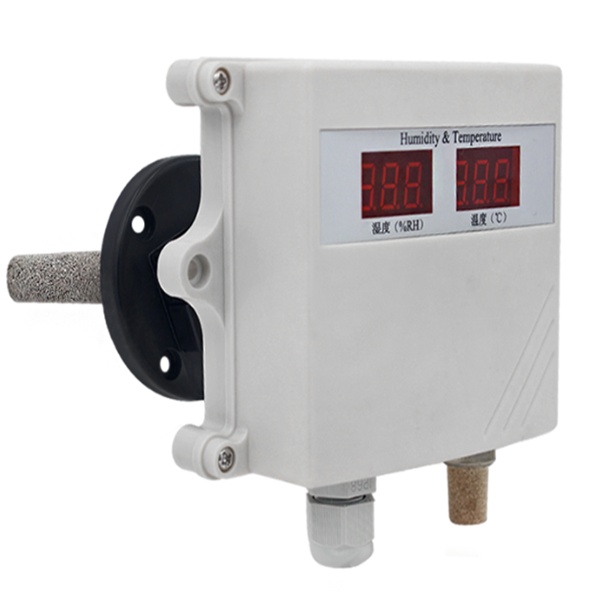

该产品为壁挂高防护等级外壳,防护等级IP65,防雨雪且透气性好,具有显示功能,实时显示当前温湿度。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器,确保产品优异的可靠性、高精度和互换性。本产品采用颗粒烧结探头护套,探头与壳体直接相连外观美观大方。输出信号类型分为RS485,*远可通信2000米,标准的modbus协议,支持二次开发。
1.2功能特点
采用瑞士进口的测量单元,测量准确。采用专用的485电路,通信稳定。10~30V宽电压范围供电,规格齐全,安装方便。
1.3主要技术参数
直流供电(默认) | DC 10-30V | ||
功耗 | 0.4W | ||
A准精度 | 湿度 | ±2%RH(5%RH~95%RH,25℃) | |
温度 | ±0.4℃(25℃) | ||
B准精度 (默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) | |
温度 | ±0.5℃(25℃) | ||
变送器电路工作温湿度 | -40℃~+60℃,0%RH~80%RH | ||
探头工作温度 | -40℃~+120℃,默认-40℃~+80℃ | ||
探头工作湿度 | 0%RH-100RH | ||
温度显示分辨率 | 0.1℃ | ||
湿度显示分辨率 | 0.1%RH | ||
温湿度刷新时间 | 1s | ||
长期稳定性 | 湿度 | ≤1%RH/y | |
温度 | ≤0.1℃/y | ||
响应时间 | 湿度 | ≤4s(1m/s风速) | |
温度 | ≤15s(1m/s风速) | ||
输出信号 | RS485(Modbus协议) | ||
1.4产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送、传感器 | ||||
N01- | 485通讯(Modbus-RTU协议) | ||||
SMG- | 壁挂数码管王字壳 | ||||
FL | 法兰盘安装 | ||||
LW | 四分管螺纹安装 |
2.设备安装说明
2.1设备安装前检查
设备清单:
■温湿度变送器设备1台
■合格证、保修卡、校准报告等
■膨胀塞2个、自攻螺丝2个
■ USB转485(选配)
■ 485终端电阻(多台设备赠送)
2.3接线说明
电源及485信号
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。
2.4 具体接线
线色 | 说明 | |
电 源 | 棕色 | 电源正(10~30V DC) |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
3. 通信协议
3.1 通讯基本参数
编码 | 8位二进制 |
数据位 | 8位 |
奇偶校验位 | 无 |
停止位 | 1位 |
错误校验 | CRC(冗余循环码) |
波特率 | 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s |
