1. 产品介绍
1.1 产品概述

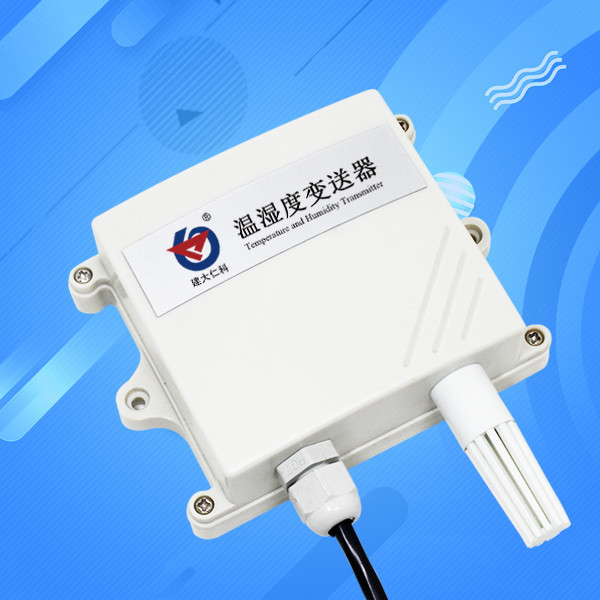

该变送器采用壁挂防水壳, 多用于室外及现场环境恶劣的场合。 探头多种类型可选适用于不同现场, 广泛适用于通讯机房, 仓库楼宇以及自控等需要温度监测的场所。 采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出,可接入现场数显表、 PLC、变频器、 工控主机等设备, 安全可靠,外观美观,安装方便。
1.2 功能特点
采用瑞士进口的测量单元。采用专用的模拟量电路,使用范围宽。10~30V宽电压范围供电,规格齐全,安装方便。可同时适用于四线制与三线制接法。
1.3 主要技术指标
直流供电(默认) 10~30V DC
功耗 电流输出 1.2W 电压输出 1.2W
精度
(默认) 湿度 ±3%RH(5%RH~95%RH,25℃) 温度 ±0.5℃(25℃)
变送器电路工作温湿度 -40℃~+60℃,0%RH~80%RH
探头工作温度 -40℃~+120℃,默认-40℃~+80℃
探头工作湿度 0%RH-99%RH
长期稳定性 湿度 ≤1%RH/y 温度 ≤0.1℃/y
响应时间 湿度 ≤8s(1m/s风速) 温度 ≤25s(1m/s风速)
输出信号 电流输出 4~20mA 电压输出 0~5V/0~10V
负载能力 电压输出 输出电阻≤250Ω 电流输出 ≤600Ω
2. 产品选型
RS- 公司代号
WS- 温湿度变送、传感器 I20- 4~20mA电流输出 V05- 0~5V电压输出 V10- 0~10V电压输出
2- 壁挂王字壳 1- 内置铜头 2- 内置PE头 3- 内置西门子头 4- 内置精装探头 5- 外延精装探头 6- 外延防水探头 图片2 7- 外延高灵敏度探头
3. 设备安装说明
3.1 设备安装前检查
设备清单:
■ 温湿度变送器设备1台
■ 合格证、保修卡、校准报告等
■ 膨胀塞2个、自攻螺丝2个
8- 外延普通探头 9- 外延金属防水探头 A- 外延四分管螺纹探头 B- 外延宽温探头 图片3
3.3 接线
3.3.1: 电源接线
宽电压10~30V直流电源输入。针对0-10V输出型设备只能用24V供电。
3.3.2: 输出接口接线
设备标配是具有2路独立的模拟量输出。同时适应三线制与四线制。
4. 计算方法
4.1电流型输出信号转换计算
例如量程-40~+80摄氏度,4~20mA输出,当输出信号为12mA时,计算当前温度值。此温度量程的跨度为120度,用16mA电流信号来表达,120度/16mA=7.5度/mA,即电流1mA代表温度变化7.5度.测量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+(-40)=20度,当前温度为20度。
4.2电压型输出信号转换计算
例如量程-40~+80摄氏度,0-10V输出,当输出信号为5V时,计算当前温度值。此温度量程的跨度为120度,用10V电压信号来表达,120度/10V=12度/V,即电压1V代表温度变化12度.测量值5V-0V=5V.5V*12度/V=60度。60+(-40)=20度,当前温度为20度。
5. 常见问题及解决办法
无输出或输出错误
可能的原因:
1)量程对应错误导致PLC计算错误,量程请查阅技术指标。
2)接线方式不对或者接线顺序错误。
3)供电电压不对(针对0-10V型均为24V供电)。
4)变送器与采集器之间距离过长,造成信号紊乱。
5) PLC采集口损坏。
6)设备损坏。
