1.产品介绍
1.1产品概述
由于动物排泄的粪便中会随着时间的延长，产生大量的氨气气体，这个时候就需要对这些气体的浓度进行检测，避免人工作业时出现意外事故。在农药制造厂、化工厂、化肥厂等产生氨气的场合亦需要对氨气进行实时的浓度检测或控制。
我司设计的氨气变送器，采用进口一线大品牌氨气传感器，具有反应迅速灵敏、抗干扰能力强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。适用于农业大棚、养殖场、农药制造厂、化工厂等需要氨气实时监测控制的场合。
设备采用宽压10-30V直流供电，485信号输出，标准Modbus-RTU通信协议、ModBus地址可设置，波特率可更改，通信距离*远2000米。
1.2功能特点
■采用进口一线大品牌电化学传感器，稳定耐用。
■测量范围多种选择，0~50PPM、0~100PPM、0~500PPM。
■测量精度高，可达±2%FS以内，重复性可达2%以内。
■485通信接口标准ModBus-RTU通信协议，地址、波特率可设置，通信距离*远2000米。
■可选配高品质OLED显示屏，现场可直接查看数值，夜晚亦可清晰显示。
■现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
■产品采用壁挂式防水壳，安装方便，防护等级高可应用于恶劣的现场环境。
1.3主要技术指标
供电电源 | 10~30V DC |
输出信号 | 485 |
功耗 | 0~50ppm（高精度）0.12W |
0~100ppm （高精度）0.12W | |
0~500ppm 0.9W | |
温度测量范围 | -40℃~+80℃ |
湿度测量范围 | 0~100RH |
温度精度 | ±0.5℃ |
湿度精度 | ±3%RH |
工作温度 | -20~50℃ |
工作湿度 | 15~90%RH 无冷凝 |
压力范围 | 90~110Kpa |
稳定性 | ≤2%信号值/月 |
响应时间 | 50、100ppm≦90S 500ppm≤25S |
预热时间 | 0~50ppm（高精度）≥5分钟 |
0~100ppm （高精度）≥5分钟 | |
0~500ppm ≥48小时 | |
氨气零点漂移（-20~40℃） | 0~50ppm（高精度）≤±2ppm |
0~100ppm （高精度）≤±2ppm | |
0~500ppm ≤±15ppm | |
重复性 | 0~50ppm（高精度）≤2% |
0~100ppm （高精度）≤2% | |
0~500ppm ≤5% | |
使用寿命 | ≥24个月 |
精度 | 0~50ppm（高精度）±2%FS |
0~100ppm（高精度）±2%FS | |
0~500ppm：20%FS 氧气含量：≥18%VOL | |
分辨率 | 0-50ppm：0.1ppm |
0-100、0-500：1ppm |
以上所有规格参数均在环境条件：温度20℃、相对湿度50%RH、1个大气压，待测气体浓度不超过传感器量程的环境下测得。

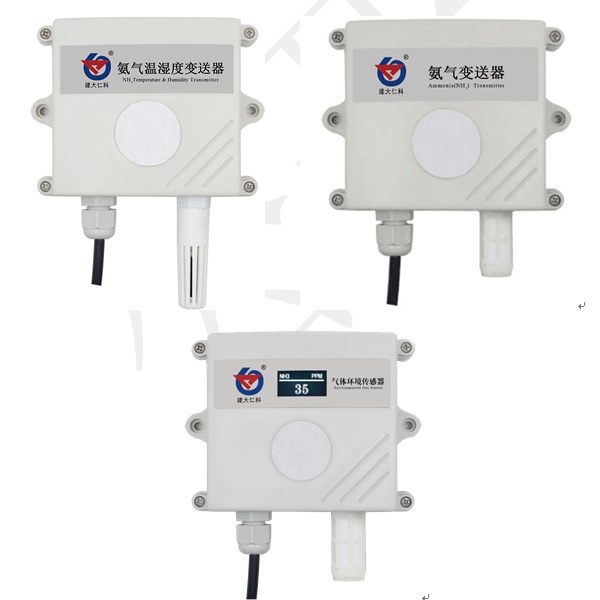

1.4产品选型
氨气温湿度三合一变送器选型：
RS | 公司代号 | ||||
NH3WS- | 氨气温湿度三合一变送器 | ||||
N01- | 485（Modbus协议） | ||||
2- | 壁挂王字壳 | ||||
50P | 对应量程0~50ppm型号 | ||||
100P | 对应量程0~100ppm型号 | ||||
500P | 对应量程0~500ppm型号 | ||||
氨气浓度变送器选型：
RS | 公司代号 | ||||
NH3- | 氨气变送器 | ||||
N01- | 485（Modbus协议） | ||||
2- | 壁挂王字壳 | ||||
OLED- | 壁挂王字壳带OLED显示 | ||||
50P | 对应量程0~50ppm型号 | ||||
100P | 对应量程0~100ppm型号 | ||||
500P | 对应量程0~500ppm型号 | ||||
2.通信协议
2.1通讯基本参数
编码 | 8位二进制 |
数据位 | 8位 |
奇偶校验位 | 无 |
停止位 | 1位 |
错误校验 | CRC（冗余循环码） |
波特率 | 2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s |
2.2数据帧格式定义
采用Modbus-RTU 通讯规约，格式如下：
初始结构≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是单独的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器可用功能码0x03（读取寄存器数据）0x06、0x10（写入寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
主机问询帧结构：
地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
从机应答帧结构：
地址码 | 功能码 | 有效字节数 | 数据一区 | 第二数据区 | 第N数据区 | 校验码 |
1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 | 2字节 |
2.3寄存器地址
单氨气设备（其他寄存器相同）
寄存器地址 | PLC或组态地址 | 内容 | 操作 | 范围及定义说明 |
0000 H | 40001 | 氨气浓度值 | 只读 | 量程为50ppm时，数值扩大10倍上传，当为100ppm或者500ppm时，实际值上传 |
0002 H | 40003 |
氨气温湿度一体设备
寄存器地址 | PLC或组态地址 | 内容 | 操作 | 范围及定义说明 |
0000 H | 40001 | 湿度值 | 只读 | 0~1000 （扩大10倍后的数值） |
0001 H | 40002 | 温度值 | 只读 | -400~800 （扩大10倍后的数值） |
0002 H | 40003 | 氨气浓度值 | 只读 | 量程为50ppm时，数值扩大10倍上传，当为100ppm或者500ppm时，实际值上传 |
0032 H | 40051 | 温度校准值 | 读写 | 扩大10倍写入 |
0035 H | 40054 | 湿度校准值 | 读写 | 扩大10倍写入 |
0038 H | 40057 | 氨气校准值 | 读写 | 0-50ppm：扩大10倍写入其他量程写入实际值 |
07D0 H | 42001 | 设备地址 | 读写 | 1~255（出厂默认1） |
07D1H | 42002 | 设备波特率 | 读写 | 0代表2400 1代表4800 2代表9600 |
3.常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因：
1)电脑有多个COM口，选择的口不正确。
2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。
3)波特率，校验方式，数据位，停止位错误。
4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。
5)485总线有断开，或者A、B线接反。
6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
