1. 产品介绍

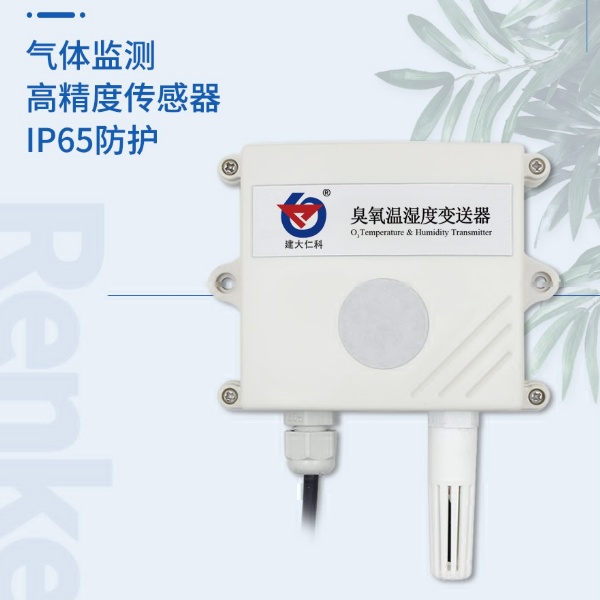

1.1 产品概述
O3广泛用于水消毒、食品加工净化、食品贮藏保鲜、医疗卫生和家庭消毒净化等方面,在臭氧应用中,一定浓度的臭氧是保证消毒效果、节约能源和防止污染的重要参数。但是如果环境中的臭氧浓度过高会对人体产生危害,因此有效监测臭氧的浓度是非常有必要的。
该变送器采用电化学技术进行O3浓度测量,反应迅速灵敏,可以可靠的检测出臭氧浓度。使用485通信,标准ModBus-RTU通信协议,通信地址及波特率可设置,*远通信距离2000米。设备10-30V宽压供电,外壳防护等级高,能适应现场各种恶劣条件。
1.2 功能特点
■采用美国进口高灵敏度的气体检测探头,并且使用高性能信号采集电路,能精确测量ppm级O3浓度,信号稳定,准确度高。
■产品采用壁挂式防水壳,安装方便,防护等级高。
1.3 主要技术指标
供电电源 | 10~30V DC |
平均功耗 | 0.1W |
输出信号 | 485(ModBus-RTU) |
温度测量范围 | -40℃~80℃ |
温度精度 | ±0.5℃ |
湿度测量范围 | 0~100RH |
湿度精度 | ±3%RH |
臭氧测量范围 | 0~10.00ppm、0~100ppm |
工作温度 | -10℃~55℃ |
工作湿度 | 15%RH-90%RH(无凝结) |
工作压力 | 91~111Kpa |
数据更新时间 | 1s |
重复性 | ≤2% |
稳定性 | ≤7%信号值/年 |
响应时间 | ≤35S |
预热时间 | ≥5分钟 |
分辨率 | 量程0~10ppm:0.01ppm |
量程0~100ppm:0.1ppm | |
精度 | ±6%FS |
零点漂移 | 量程0~10ppm:≤±1ppm |
量程0~100ppm:≤±5ppm |
以上所有规格参数均在环境条件:温度20℃、相对湿度50%RH、1个大气压,待测气体浓度不超过传感器量程的环境下测得。
1.4产品选型
臭氧变送器选型:
RS- | 公司代号 | ||||
O3- | 臭氧变送器 | ||||
N01- | RS485 (Modbus协议) | ||||
2- | 壁挂王字壳 | ||||
OLED- | 壁挂王字壳带OLED显示 | ||||
10P | 量程0~10ppm | ||||
100P | 量程0~100ppm |
臭氧温湿度三合一变送器选型:
RS- | 公司代号 | ||||
O3WS- | 臭氧浓度温湿度三合一变送器 | ||||
N01- | RS485 (Modbus协议) | ||||
2- | 壁挂王字壳 | ||||
10P | 量程0~10ppm | ||||
100P | 量程0~100ppm |
2.读取设备地址0x01的温湿度及O3值
问询帧
地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x00 0x00 | 0x00 0x03 | 0x05 | 0xCB |
应答帧
地址码 | 功能码 | 字节数 | 湿度值 | 温度值 | O3值 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x06 | 0x01 0x67 | 0xFF 0xB5 | 0x01 0xF4 | 0x3E | 0x79 |
温度:低于0℃时温度以补码形式上传。
FFB5 H(十六进制) = -75 =>温度= -7.5℃
湿度:
167 H(十六进制)= 359 =>湿度= 35.9%RH
O3:(量程为0~10ppm的设备)
1F4H(十六进制) =500 => O3=5.00 ppm
3. O3测量单位ppm与mg/m3换算关系
转换公式是基于25℃和1个大气压:X ppm = (Y mg/m3)(24.45)/(分子量)或Y mg/m3 = (X ppm)(分子量)/24.45
仅适用于计算O3:
1ppm=1.96mg/m3 1mg/m3=0.51ppm
4. 常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3)波特率,校验方式,数据位,停止位错误。
4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。
5)485总线有断开,或者A、B线接反。
6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
