1. 产品介绍

1.1 产品概述

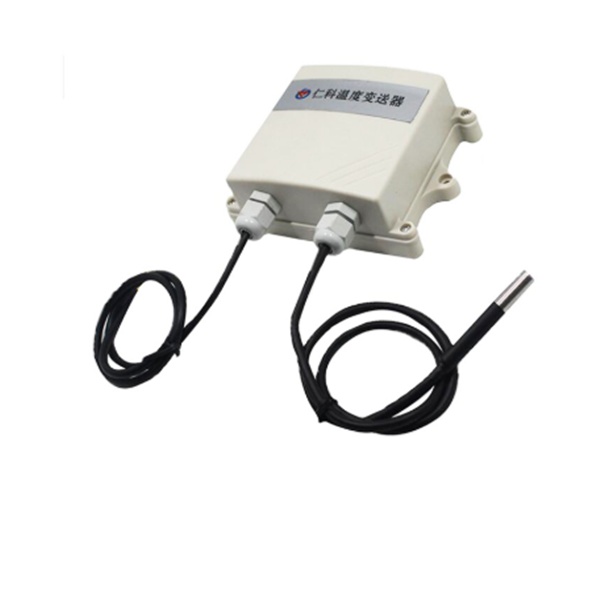

RS-WD-*-2和RS-WD-*-SMG单温度变送器均采用壁挂防水壳， 多用于室外及现场环境恶劣的场合。 RS-WD-*-SMG单温度变送器具有显示功能， 实时显示当前温度。温度探头多种类型可选适用于不同现场， 广泛适用于通讯机房， 仓库楼宇以及自控等需要温度监测的场所。 采用标准工业接口4～20mA/0～10V/0～5V模拟量信号输出，可接入现场数显表、 PLC、 变频器、 工控主机等设备。 安全可靠， 外观美观， 安装方便。

1.2 功能特点

* 设备外壳防水，可用于室外。

* 产品采用高灵敏度感温元件，传感器具有测量精度高，抗干扰能力强。

* 采用美国进口的测温单元。

* 采用专用的模拟量电路，使用温度范围宽。

* 10~30V 宽电压范围供电，规格齐全，安装方便。可同时适用于四线制与三线制接法。

1.3 主要技术指标

直流供电（默认） 10~30V DC

功耗 电流输出 0.8W 电压输出 0.8W

默认精度 温度 ±0.5℃（25℃）

变送器电路工作温度 -40℃~+60℃，0%RH~80%RH

探头工作温度 外延圆形不锈钢探头 -40~+80℃ 外延磁吸式探头 外延扁形不锈钢探头 外延四分管螺纹探头 -40~+120℃ 外延扁高温探头

探头工作湿度 0~99%RH

长期稳定性 温度 ≤0.1℃/y

响应时间 温度 ≤10s(1m/s风速)

输出信号 电流输出 4~20mA 电压输出 0~5V/0~10V

负载能力 电压输出 输出电阻≤250Ω 电流输出 ≤600Ω

开孔尺寸 105mm

注：带显示产品功耗增加0.4W

2.产品选型

RS- 公司代号

WD- 单温度变送器、传感器 I20- 4~20mA电流输出 V05- 0~5V电压输出 V10- 0~10V电压输出 2- 壁挂王字壳 SMG- 壁挂数码管王字壳 1 外延圆形不锈钢探头：此探头较通用；探头防水；温度量程：-40~+80℃ 2 外延磁吸式探头：具有磁性，可吸附在金属表面，测量金属表面的温度；探头防水；温度量程：-40~80℃ 3 外延扁形不锈钢探头：此探头为扁型，与待测物体表面接触面积较大， 测量温度比较精确，但需要客户制作夹具压紧探头；该探头防水，测量范围-40~+80℃ 4 外延四分管螺纹探头：用于测量水管内水温；水管三通或水管端部带有4分管螺纹，和此探头正好配套，测量范围：-40~+80℃ 3H 外延扁高温探头：-3探头的基础上使用了高温线缆，高温可测量120℃

3. 设备安装说明

3.1 设备安装前检查

设备清单：

* 变送器设备1台

* 自攻螺丝（2个）、膨胀塞（2个）

* 合格证、售后服务卡、校准报告（选配）等

未标题-3

3.2 接线

3.2.1 电源接线

宽电压电源输入10~30V均可。针对0~10V型输出，只能用24V供电。

3.2.2输出接口接线

设备标配是具有1路模拟量输出。可同时适应三线制与四线制。

4. 温湿度的计算方法

4.1 电流型输出信号的转换计算

例如：量程-40～80℃，4～20mA输出，当输出信号为10mA时，计算当前的温度值。此温度量程的跨度为120℃，用16mA的电流信号来表达，120℃/16mA=7.5℃/mA，即电流1mA代表温度变化7.5℃，测量值10mA-4mA=6mA，6mA*7.5℃=45℃。45+（-40）=5℃，所以当前温度为5℃。

4.2 电压型输出信号的转换计算

例如：量程-40～80℃，0-10V输出，当输出信号为5V时，计算当前的温度值。此温度量程的跨度为120℃，用10V的电压信号来表达，120℃/10V=12℃/V，即电压1V代表温度变化12℃，测量值5V-0=5V，5V*12℃=60℃。60+（-40）=20℃，所以当前温度为20℃。

5. 常见问题及解决办法

5.1 无输出或输出错误

可能的原因：

1)量程对应错误导致PLC计算错误，本公司产品测温范围默认均为-40℃~80℃。

2)接线方式不对或者接线顺序错误。

3)供电电压不对（针对0~10V型均为24V供电）。

4)变送器与采集器之间距离过长，造成信号紊乱。

5) PLC采集口损坏。

6)设备损坏。
