1. 产品介绍
1.1产品概述

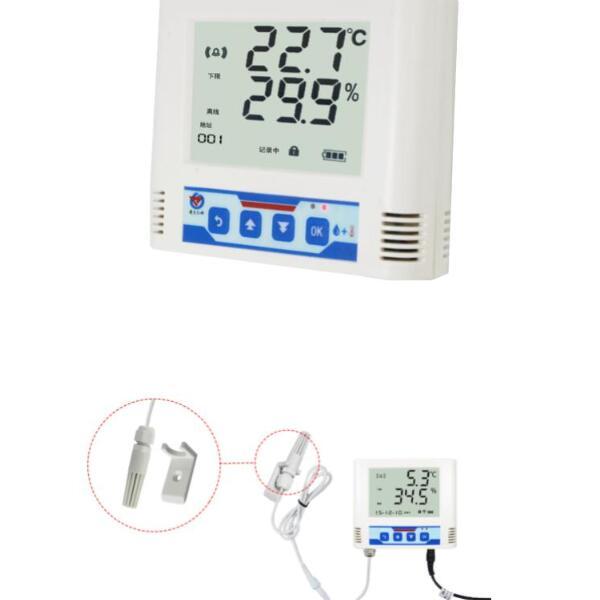

RS-WS-N01-DC-6系列温湿度变送记录仪采用大屏液晶显示,具有自动温湿度记录,温湿度上下限双控,限值自由设置,温度湿度凭密码校准,RS485数据传输等功能。产品采用瑞士进口原装高品质温湿度测量单元,传感器具有测量精度高,抗干扰能力强等特点,保证了产品的优异测量性能。
本产品配备高清液晶显示屏,实时显示温湿度数值;监控设备内部实时记录存储,方便随时调取监控数据,也可与我司的监控平台软件进行数据同步;内部集成报警功能模块(蜂鸣器或继电器),可实现高、低温报警和高、低湿报警;RS485 信号输出,标准MODBUS-RTU 通信协议,通信距离可2000米(实测);支持多台组网式温湿度监控系统安装,组网数量可达254个,是一款智能型工业级温湿度变送记录仪。
RS-WS-N01-DC-6系列温湿度变送记录仪广泛应用于冷链物流、食品药品、生物制品、特殊仓储、电子化工、卫生医疗系统、服务器机房和科研实验室等行业的生产车间、实验室、机房、仓库、洁净室等环境,24 小时监测温湿度的数据。
1.2功能特点
1、采用瑞士原装进口测温单元,测量精度高、抗干扰能力强。
2、设备内置存储器,温湿度数据实时记录,可记录65535 组。
3、可通过液晶按键进行各种报警参数、通信参数、时间日期等的设定。
4、液晶实时显示温度、湿度、时间和日期、已存储容量、设备地址和波特率等。
5、可通过监控平台进行温湿度报警参数、时间日期、记录参数等参数的远程召测及设置。
6、内置温湿度报警功能,可进行温湿度报警的上下限及回差设置。
7、具有2 路开关量信号输出,可任意关联报警事项输出。
8、一路内置蜂鸣器报警,一路外延声光报警器报警。
9、多种记录模式,设备连接监控平台后可将温湿度记录数据按时间顺序自动拼接。
10、RS485 信号输出,*远通信距离可达2000 米,采用防雷设计,安全可靠。
11、10~30V 宽电源电压输入。
12、内置备用电池可续航48小时以上。
1.3主要技术参数
直流电源(默认) | 10-30V DC | |
功耗 | 0.3W | |
A准精度 | 湿度 | ±2%RH(5%~95%RH,25℃) |
温度 | ±0.4℃(25℃) | |
B准精度(默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) |
温度 | ±0.5℃(25℃) | |
变送器电路工作温湿度 | -20℃~+60℃,0%RH~80%RH | |
探头工作温度 | 内置探头 | -40~+80℃ |
外延精装探头 | ||
外延防水探头 | ||
探头工作湿度 | 0~99%RH | |
通信协议 | Modbus-RTU通信协议(默认地址码1,波特率4800,N,81) | |
输出信号 | 485信号 | |
温度显示分辨率 | 0.1℃ | |
湿度显示分辨率 | 0.1%RH | |
温湿度刷新时间 | 1S | |
长期稳定性 | 温度 | ≤0.1℃/y |
湿度 | ≤1%RH/y | |
响应时间 | 温度 | ≤15s(1m/s风速) |
湿度 | ≤4s(1m/s风速) | |
开孔尺寸 | 60mm | |
参数设置 | 通过软件设置或者按键直接修改 |
1.4产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送、传感器 | ||||
I20- | 4~20mA电流输出 | ||||
V05- | 0~5V电压输出 | ||||
V10- | 0~10V电压输出 | ||||
N01- | RS485(Modbus-RTU协议) | ||||
1A- | 86液晶壳带按键 | ||||
0- | 内置探头(注:模拟量型无此型号) | ||||
5- | 外延精装探头 | ||||
6- | 外延防水探头 |
1.5系统框架
4. 系菜单与设置
4.1 按键功能说明
按键 功能 说明 按键操作方式
清除键 ●进行参数设置时退出操作 短按 返回键 ●界面设置或查看时返回主菜单 短按 开机键 ●关机状态下按此按键设备开机 长按 关机键 ●开机状态下按此按键设备关机 长按
增加键 ●菜单查看时前翻页按键 短按 前翻页 ●参数修改时数据增加按键 短按 打开 ●在主界面打开报警的快捷键 长按
后翻页 ●菜单查看时前翻页按键 短按 减少键 ●参数修改时数据减小按键 短按 关闭 ●在主界面关闭报警的快捷键 长按
菜单键 ●进入设置界面的菜单选择键 短按 移位键 ●参数修改时的移位键 短按 确认键 ●参数修改完成后的确认键 长按
4.2 按键操作简介
1)长按听到设备“滴”一声响,设备正常开机。
2)短按进入密码输入界面,短按、、可进行密码输入(默认密码888),输入完成后再次长按“”键,3s后进入设置主菜单,密码错误将返回主菜单。
3)进入设置主菜单后,可短按或前后翻页,短按进入参数设置界面。
4)短按、、可修改参数,参数修改完成后长按,参数闪烁3s自动保存。
5)设置过程按可放弃本次设置,再按回到主界面。
6)长按听到设备“滴滴”两声声响,设备正常关机。
7. 通信协议
7.1 通讯基本参数
编 码 8位二进制
数据位 8位
奇偶校验位 无
停止位 1位
错误校验 CRC(冗余循环码)
波特率 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s
7.2 数据帧格式定义
采用Modbus-RTU 通讯规约,格式如下:
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码:为变送器的地址,在通讯网络中(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
主机问询帧结构:
地址码 功能码 寄存器起始地址 寄存器长度 校验码低位 校验码高位
1字节 1字节 2字节 2字节 1字节 1字节
从机应答帧结构:
地址码 功能码 有效字节数 数据一区 第二数据区 第N数据区 校验码
1字节 1字节 1字节 2字节 2字节 2字节 2字节
7.3 寄存器地址
寄存器地址 PLC或组态地址 内容 操作
0000 H 40001 湿度 只读
0001 H 40002 温度 只读
7.4 通讯协议示例以及解释
举例:读取设备地址0x01的温湿度值
问询帧:
地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B
应答帧: (例如读到温度为-10.1℃,湿度为65.8%RH)
地址码 功能码 返回有效字节数 湿度值 温度值 校验码低位 校验码高位
0x01 0x03 0x04 0x02 0x92 0xFF 0x9B 0x5A 0x3D
温度计算:
当温度低于 0 ℃ 时温度数据以补码的形式上传。
温度:FF9B H(十六进制)= -101 => 温度 = -10.1℃
湿度计算:
湿度:292 H (十六进制)= 658 => 湿度 = 65.8%RH
8. 常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1).
3)波特率,校验方式,数据位,停止位错误.
4)485总线有断开,或者A、B线接反
5)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
6)USB转485驱动未安装或者损坏
7)设备损坏。
