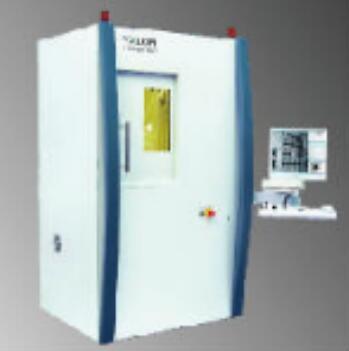

德国YXLON 高分辨率Ｘ射线检测设备

Y.Cougar SMT 平板探测器（标配）

Y.Cheetah 高速平板探测器（标配）

Feinfocus作为高分辨率X光检测设备研发、设计和制造系统供应商。 是一九八二年*早成立于德国的系统供应商，现有超过2，800台Feinfocus的X射线设备在全球范围内被投入使用。 Feinfocus拥有目前世界上***的X射线设计理念和制造技术，Open Tube**技术，原厂设计的更全面、更多功能的操作平台，整个系统完全是德国原厂制造; 微焦、纳焦的***，拥有多项**。 多年来Feinfocus的产品广泛用于PCBA、Semi、Package、 后段封装和非破损性检测(NDT)等领域的检测设备。 Feinfocus以**检测技术、 丰富经验、 客户以先的应用为用户提供及时技术支持。 透过双嬴联手:

1） 2004年，Feinfocus并入瑞士COMET集团，成为COMET的一个事业部；

2） 2006年，另一家工业X射线制造商YXLON International也并入COMET集团；

3） 2007年，YXLON和Feinfocus合并为YXLON International GmbH，成为COMET的一个成员，是航空、汽车、工业和电子领域**的X光管和系统供应商；

Y. Cheetah (μHD) - 高分辨率、高放大倍数X射线检测系统

全新推出的Y.μHD功能模块，是专为TSV，Flipchip， Copper Pillar，高分辨率CT开发的功能模块，利用该功能模块，可以获得**的检测结果。

• 一键操作，获得**的图像

• 几何放大倍数高达3000倍，系统放大倍数高达25，500倍

• 高分辨率检测系统，检测TSV，Filpchip，Copper Pillar的理想工具

• 自动产生检测报告及具备检测历史追踪功能

• 独有的64位 Windows 7 操作系统，检测速度更快(可选)

• 独有的64位 Y.Quickscan，一分钟完成CT扫描

• 独有的Y. μHD功能模块，获得高分辨率的性能(可选)

其它选件:

1. 开放式多焦点X射线球管，具有3种焦点模式：

• 微焦点分辨率＜1.0μm；

• 纳焦点模式分辨率＜0.3μm；

• 高功率模式分辨率小于＜3.0μm

2. FGUI 扩展软件：自动BGA检测与测量；自动气泡检测与测量；检测过程录影

3. 旋转工作台

4. 高功率靶材，特别适用于密度低和很厚的非电子产品

5. μCT模块，三维检测和实验室失效分析的得力助手

**铜线高速检测方案：

。 使用Feinfocus X光检测系统，配置高速平板探测器，实现铜线实时检测。

。相对于配置传统探测器的X光检测系统，效率提高数倍，图像效果更加。

性能特点

平台化设计，实现产品客户订制化

- 使用開放式X射线管及平板数字探测器，領先業界的清晰图像提供者

- 射线管的靶功率高达15瓦，几何放大倍数达3，000倍，应用范围更广

- 独有的样品旋转及倾斜模块，是失效分析的强而有力的工具

- **的TXI技术，确保任何时候检测图像质量稳定

- **的AIM技术，确保观察检测位置处于图像中心

- 全新FGUI軟件可提供CNC自動檢測，全自动完成BGA检测与Void检测

- 设备可直接升级到CT三维断层扫描系统，节约成本

- 独有1分钟快速CT扫描技术，是实验室失效分析的*强大助手

- 独有的高功率靶，靶功率达7瓦时不散焦，标准检测分辨率＜1.0μm

Y. Cougar Quick Scan μCT - 系统

的3分钟内完成一次CT :

- 用于产品质量分析和工艺流程控制的μCT技术

- 3分钟内完成3D图象和电子切片工作

- 使大批量产品的CT检测成为现实
