YA圆振动筛

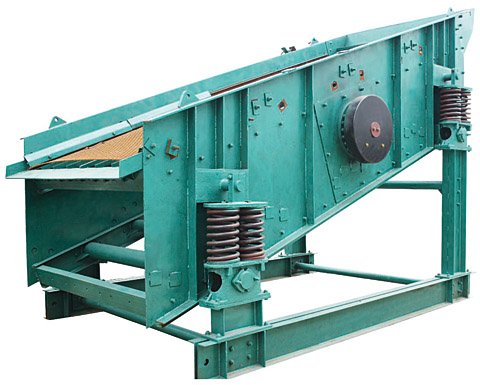

YA圆振动筛的图片
参考报价:
1-5万元
品牌:
华维机械
关注度:
1735
样本:
暂无
型号:
YA1536
产地:
新乡华维
信息完整度:
典型用户:
适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。
工作原理:
振动式
索取资料及报价
认证信息
高级会员 第 8
名 称:新乡市华维机械设备有限公司
认 证:工商信息已核实
访问量:1390229
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

用途
    YA系列圆振动筛筛箱运动轨迹为圆,适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。



■ 型号说明

2 Y A H □□
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │
│ │ │ │ │ └────────- 筛面长度dm
│ │ │ │ │
│ │ │ │ └────────── 筛面宽度dm
│ │ │ │
│ │ │ └───────────- 重型(轻型不写)
│ │ │
│ │ └───────────── 轴偏心振动器
│ │
│ └──────────────- 圆振动
│
└──────────────── 筛面层数(单层不写)



■ 技术参数



型号

筛面

给料粒度 (mm)

处理量 t/h

振频
Hz

双振幅 (mm)

电动机

外型尺寸 长宽高

层数

面积

倾角

筛孔

结构

型号

功率

电压

YA1236

1

4.3

20

6-50

编织

≤200

80-240

845

8-11

Y160M-4

11

380

3757×2364×2456

2YA1236

2

4.3

20

6-50

上编
下编

≤200

80-240

845

8-11

Y160M-4

11

3757×2364×2456

YA1530

1

4.5

20

6-50

编织

≤200

80-240

845

8-11

Y160M-4

11

3184×2670×2280

YA1536

1

5.4

20

6-50

编织

≤200

100-350

845

8-11

Y160M-4

11

3757×2670×2419

2YA1536

2

5.4

20

6-50

上编
下编

≤400

100-350

845

8-11

Y160M-4

11

3757×2715×2437

YAH1536

1

5.4

20

30-150

冲孔

≤400

160-650

755

8-11

Y160M-4

11

3757×2670×2437

2YAH1536

2

5.4

20

30-200
6-50

上冲
下编

≤400

160-650

755

8-11

Y160M-4

11

3757×2715×2437

YA1542

1

6.5

20

6-50

编织

≤200

110-385

845

8-11

Y160M-4

11

4331×2670×2655

2YA1542

2

6.5

20

30-150

上编
下编

≤200

110-385

845

8-11

Y160M-4

11

4331×2715×2675

YA1548

1

7.2

20

30-150

编织

≤200

120-420

845

8-11

Y160M-4

11

4904×2715×2854

2YA1548

2

7.2

20

30-150

上冲
下编

≤200

120-420

845

8-11

Y160M-4

11

4904×2715×2861

YAH1548

1

7.2

20

30-150

冲孔

≤400

200-780

755

8-11

Y160M-4

11

4904×2715×2943

2YAH1548

2

7.2

20

30-150

上冲
下编

≤400

200-780

755

8-11

Y160M-4

11

4904×2715×2943

YA1836

1

6.5

20

30-150

编织

≤200

140-220

845

8-11

Y160M-4

11

3757×2975×2419

2YA1836

2

6.5

20

30-150

上编
下编

≤200

140-220

845

8-11

Y160M-4

11

3757×2975×2419

YAH1836

1

6.5

20

30-150

冲孔

≤400

220-910

755

8-11

Y160M-4

11

3757×2975×2437

2YAH1836

2

6.5

20

30-200
6-50

上冲
下编

≤400

220-900

755

8-11

Y160M-4

11

3757×3020×2437

YA1842

1

7.6

20

6-150

编织

≤200

140-490

845

8-11

Y160M-4

11

4331×3020×2675

2YA1842

2

7.6

20

6-150

上编
下编

≤200

140-490

845

8-11

Y160M-4

11

4331×3020×2675





■ 工作原理及结构特点
  该系列筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。


  如用户无特殊要求,YA和2YA型为纺织筛面,YAH型为冲孔筛面,各类筛面均能满足筛分效率高、寿命长、不堵孔的要求。


  该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。


  电动机可安装在筛框的左侧,出可安装在筛框的右侧,如无特殊要求,制造厂按物料运动方向的右侧安装供货。


■ 安装与调试
  安装时应按设备图纸的要求预埋钢板,要求预埋钢板的上平面位于同一水平面上。安装所需的预埋钢板、底脚螺栓等均由安装部门自备。

  每台筛机的支承弹簧在安装前应进行选配,保证各个弹簧的高度和刚度基本一致。

    振动筛出厂后,如超过6个月安装,则安装前必须将振动器内的轴承拆下清洗,注入新润滑脂(2号锂基润滑脂)。

    振动器经重新安装后,用手转动偏心轴不得有阻力过大或卡死现象,否则应及时查清原因加以调整。

    电机皮带轮槽必须与筛箱上振动皮带轮槽对齐、平行。

    振动筛各部件安装完,检查合格后,可进行试运转,试运转前应详细检查各处的螺栓是否紧固,筛机周围是否有妨碍筛框振动的障碍物。

    试运转4-6小时,观察筛机运行情况,若发现异常志向声响或失振现象,应及时停机检查原因,排除故障。

    试运转4-6小时应检查以下项目:
  1、振动器轴承的温度,要求**温度不超过75℃,温升不超过45℃。
  2、各处紧固螺栓的紧固情况,发现松动应及时拧紧。

    振动筛试运转合格后可投入生产。筛机投入生产后的头两周内,应每周将各处的紧固螺栓重新紧固一遍,以后一个月紧固一次。
