R302手动封闭式煤斗闸门
一、概述
由建设部《1988年全国通用建筑标准设计编制规划》下达的任务,航空工业设计研究院与我公司共同负责主编的封闭式煤闸门动力设施标准图(图集号:89R302)已通过全国的有关设计、生产和管理单位的审定。本闸门设计参照美国S.E.CO**产品资料已普遍使用,特别是上海地区尤为普及。它的优越性主要在与老国标图R301煤斗闸门相比有如下优点:
1.闸板移动改为齿轮齿条移动。煤斗闸门的设置主要是为检修锅炉时用,或控制煤的流量之用,是不常开常闭的。原闸门闸板的移动是丝杆活令带动闸板移动,时间长后,丝杆活令会生锈,致使闸板开闭不灵,失去作用。R302封闭式煤斗闸门的闸板移动改为齿轮齿条带动,齿轮齿条的接触范围很小,长时间使用后不会锈在一起,减少了开闭的阻力。
2.闸板轨道设置在十八套支承滚轮上。原闸门的闸板轨道是由两根角钢制成,煤从上口落下后,不可避免的有很多煤块,煤屑卡在轨道里,致使闸板开闭失灵。R302封闭式煤斗闸门的闸板轨道是装在闸门内侧的园滚轮,闸板在滚轮上,煤从上口落下后,煤块和煤屑就无轨道可卡,闸板又在滚轮上移动,开闭的力自然小得多,而且轻便灵活。
3.闸门的外形呈封闭式。R302煤斗闸门四周是密封的,避免了煤粉粉尘飞扬,具有不透尘性能,能满足我国环保法规的要求。
本闸门共有五种规格,每种又分四种型式的组合。
规格: | 图集号: |
400×400 | 89R302-1 |
500×500 | 89R302-2 |
600×600 | 89R302-3 |
700×700 | 89R302-4 |
800×800 | 89R302-4 |
组合形式:
方进料口对方出料口 代号:A园进料口对园出料口 代号:C
方进料口对园出料口 代号:B园进料口对方出料口 代号:D
标记代号举例:
选封闭式煤斗闸门500×500方进料口对方出料口。则标记为89R302-2A。
选封闭式煤斗闸门700×700园进料口对方出料口。则标记为89R302-4D。
以上规格有手动和电动两种,我公司还可以根据用户提供的进料口尺寸,生产各种手动、电动封闭式煤斗闸门,满足用户的需要。
二、产品结构

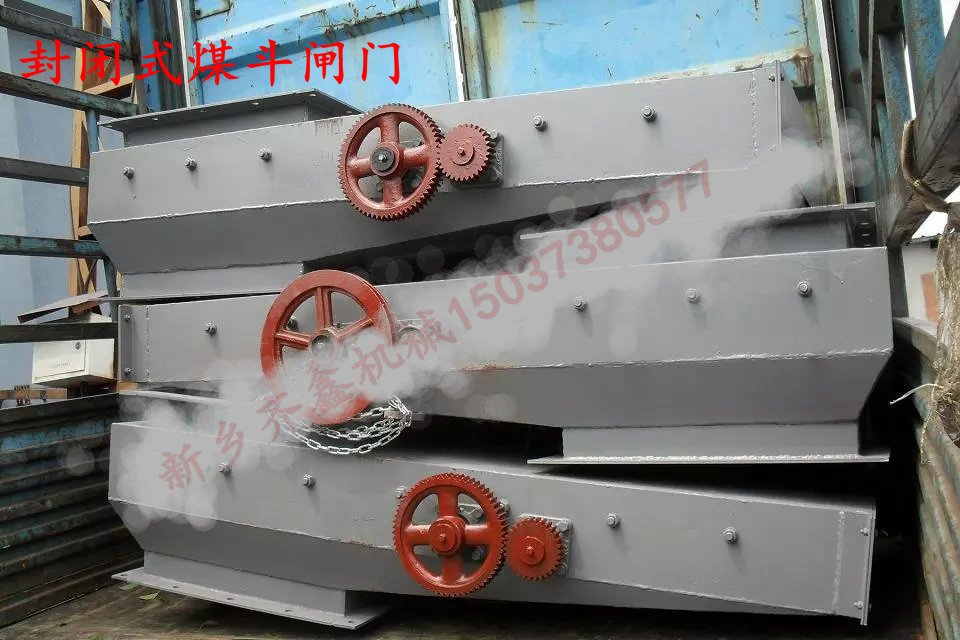

手动封闭式煤斗闸门是由外壳、闸板、链轮、大齿轮、传动轴等部件组成。
电动封闭式煤斗闸门是由外壳、闸板、电动装置、传动轴等零部件组成。
