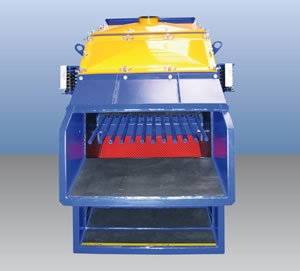

弹臂振动筛用途和特点
1、用途:XBZS系列弹臂振动筛是一种新型的筛分设备,它广泛应用于矿山、煤炭、电力、冶金、建材、耐火等行业,对大物料及中、小颗粒状物料的分级作业。
2、特点:XBZS系列弹臂振动筛筛面倾斜安装、角度在20°-35°之间,与其它同类型产品相比具有下列特点:
(1)倾角大,体积小,筛分能力大。
(2)重量轻,便于安装及工艺布置。
(3)能耗少,可节约大量能源。
(4)价格低,备件量极少。
(5)结构简单,造型美观。
(6)筛网的筛分效擎比一般的筛网高出20%左右,具有自清理功能。
(7)此筛子专用于高炉槽下的二次筛分。
■ 弹臂振动筛型号说明
XB ZS □ □ J
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────- 激振器式(电机式不标注)
│ │ │ │
│ │ │ └──────────- 筛面长度dm
│ │ │
│ │ └──────────── 筛面宽度dm
│ │
│ └────────────── 振动筛系列代号
│
└──────────────── 弹臂筛网代号
■ 弹臂振动筛技术参数
电机式
型号 | 筛面面积 | 筛面倾角 | 给料粒度 | 筛孔尺寸 | 处理量 | 振频 | 双振幅 | 配用电机 | ||
m2 | 度 | mm | mm | t/h | Hz | mm | 型号 | 功率Kw | 电压V | |
XBZS-0918 | 1.62 | 10 | <150 | 3 5 10 15 20 25 50 | 15-160 | 16 | 6-9 | YZO-20-6 | 2*2.0 | 380 |
XBZS-1020 | 2 | 15 | 15-200 | YZO-20-6 | 2*2.0 | |||||
XBZS-1224 | 2.88 | 10 | 25-300 | YZO-30-6 | 2*2.5 | |||||
XBZS-1030 | 3 | 15 | 35-360 | YZO-30-6 | 2*2.5 | |||||
XBZS-1230 | 3.6 | 15 | 40-400 | YZO-50-6 | 2*3.7 | |||||
XBZS-1530 | 4.5 | 15 | 45-460 | YZO-50-6 | 2*3.7 |
弹臂振动筛激振器式
型号 | 筛面面积 | 筛面倾角 | 给料粒度 | 筛孔尺寸 | 处理量 | 振频 | 双振幅 | 激振器 | 配用电机 | ||
m2 | 度 | mm | mm | t/h | Hz | mm | 型号 | 功率Kw | 电压V | ||
XBZS-1536 | 5.4 | 15 | <200 | 3 5 10 15 20 25 50 | 50-360 | 12 | 8-12 | JZ-75-6 | Y160M1-8 | 2×4.0 | 380 |
XBZS-1540 | 6 | 15 | 50-400 | JZ-75-6 | Y160M1-8 | 2×4.0 | |||||
XBZS-1836 | 6.48 | 15 | 60-460 | JZ-100-6 | Y160M2-8 | 2×5.5 | |||||
XBZS-1550 | 7.5 | 15 | 70-400 | JZ-100-6 | Y160M2-8 | 2×5.5 | |||||
XBZS-1848 | 8.64 | 15 | 80-500 | JZ-130-6 | Y160M2-8 | 2×5.5 | |||||
XBZS-2040 | 8 | 15 | 80-560 | JZ-130-6 | Y160M2-8 | 2×5.5 | |||||
XBZS-2050 | 10 | 15 | 90-600 | JZ-160-6 | Y160L-8 | 2×7.5 |
■ 弹臂振动筛工作原理和结构
筛箱依靠两台相同的振动电机或普通电机带激振器驱动,做相反方向自同步旋转,使支撑在减振器上的整个筛机做直线振动,物料从入料端落入筛后,迅速前进、松散、透筛、完成筛分作业。
本机由筛箱、振动电机(激振器)、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。
本系列筛机采用高性能、高寿命丫ZO系列振动电机或激振器作激振源,调节振动源激振力的大小,可以改变筛机的振幅。调整方法参看YZO系列振动电机说明书。
减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘架等组成。本系列振动筛激振源安装式可分为上振式和下振式,减振器安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。
■ 弹臂振动筛安装与调试
把底架的槽钢固定在基础上,使同恻前后支承座高差一致,同一端(入料端或排料端)两恻的支承座板在同一水平面内,误差均在20mm以内。
橡胶弹簧在出厂前已进行静刚度测试,应选择刚度相同(或相近)的弹簧配置在同一台振动筛的不同支承位置。安装时把橡胶弹簧置于下支承座上,使支承座上的凸台进入弹簧的内孔,然后吊装筛箱,一定要使橡胶弹簧的内孔上下均与支承板的凸台对中,将筛箱垂直下落,置于橡胶弹簧上,此时各支承点橡胶弹簧的高度应一样,误差不的大于2mm.
XBZS系列弹臂振动筛 用户需要调整筛面倾角时,可松开卡箍的固定螺栓,转动上支承座,同时加高(或降低)后支承座,调整前后支承座的距离,使筛面倾角符合要求。
XBZS系列弹臂振动筛筛机各部分连接必须牢固可靠,所有螺栓不得有任何松动,各零部件不得有任何异常声响,筛机上参振部分与周围固定物之间的*小间隙为30-50mm.
XBZS系列弹臂振动筛筛机出厂时,双振幅为5-7mm,用户可调整振动电机或激振器的两偏心块间的夹角,调整激振力的大小,进而调整筛机振幅的大小。
■ XBZS系列弹臂振动筛维护与操作
再启动筛机前,应检查周围是否有妨碍筛机运转的障碍物,各处联结螺栓是否紧固,尤其是激振源,支承座,筛板的固定螺栓要重新紧固一遍。
检查两台振动电机或激振器的转向是否相反,如转向相同,应变更一台电机的电源接线,使两台电机的转向相反。
筛机运转时,先空负荷启动,运行,停车一次,观察有无异常现象及声响,空运转时筛机应平稳正常。
连续运转4小时后,测量轴承温度,轴承温度不得超过75℃。
连续空运转4小时后,将各部位联结螺栓重新紧固一次,以后在反复进行2-3次。
XBZS系列弹臂振动筛带料运转时,给料要均匀,使物料均布筛面,如物料“跑偏”,应调整给料点。
筛机停车前,应先停止给料,筛面上的物料走完后,在停车。停车后要及时清理筛面上的物料与杂物。
XBZS系列弹臂振动筛 振动电机或激振器使用3个月后要加油一次,每半年小修一次,每年大修一次,并按YZO系列振动电机的说明书
