产品详情
YK1536圆振动筛

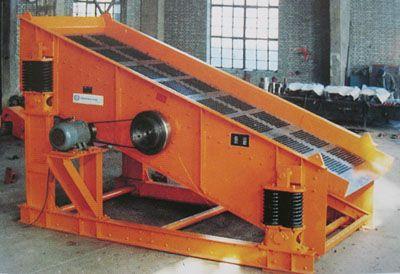

YK1536圆振动筛的图片
参考报价:
1-5万元
品牌:
华维机械
关注度:
1836
样本:
暂无
型号:
YK1536
产地:
新乡
信息完整度:
典型用户:
暂无
筛网规格:
1500x.3600mm
筛孔尺寸(mm):
6-150mm
筛面层数:
1-3层
筛网材料:
锰钢编织网
装机功率:
11kw
处理量:
10-150t/h
分级效率:
90%
分级细度:
6-150mm
工作原理:
振动式
索取资料及报价
认证信息
高级会员 第 8
名 称:新乡市华维机械设备有限公司
认 证:工商信息已核实
访问量:1390245
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

YA/YK系列圆振动筛

产品简介

    圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多。适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。振动筛在结构上采用筒体式偏心轴激振器及偏块调节振幅,先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力,是一种多层、高效的新型振动筛。
圆振动筛型号说明:
2 Y  A □  □
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 筛面长度dm
│ │ │ │
│ │ │ └───────────- 筛面宽度dm
│ │ │
│ │ └───────────── 轴偏心振动器
│ │
│ └──────────────- 圆振动
│
└──────────────── 筛面层数(单层不写)

圆振动筛工作特点:
    ① 采用块偏心作为激振力,激振力强。
    ② 筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;
    ③ 采用轮胎联轴器,柔性连接,运转平稳;
    ④ 采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理**、寿命长、电耗低、噪音小。
我厂生产的圆振动筛具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,产量能耗均达到国家标准,居国内外**,备受各行业用户的好评。
圆振动筛主要结构
    圆振动筛由偏心式激振器、筛箱、电动机、底座及支承装置组成。
圆振动筛工作原理:
    电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。
圆振动筛使用和维护:
    振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。

 圆振动筛其运动轨迹近乎于圆,故简称为圆振筛,是一种多层数、高效新型振动筛;

采用低应力减震弹簧,运行噪音小;

采用超重型大油隙轴承,运转温度低,寿命长;

采用环槽铆钉和板块式筛箱框架结构,筛框结构强度高;

可提供耐磨橡筛网,能使卡在筛孔中的物料跳出,防止筛孔堵塞;

处理量大,零部件通用性强,维修方便



技术参数

型号筛面**给料粒度 (mm)处理能力(t/h)电动机

重量(kg)

面积(m2)倾角(° )筛孔尺寸(mm)型号功率(kW)
YA12364.3206~5020080~240Y160M-4114905
2YA123680~240Y160M-45311
YA15304.580~240Y160M-44675
YA15365.4100~350Y160M-45137
2YA1536400100~350Y160L-4155624
YAH153630~150160~650Y160M-4115621
2YAH153630~150; 6~50160~650Y160L-4156045
YA15426.56~50200110~385Y160M-4115515
2YA154230~150110~385Y160L-4156098
YA15487.26~50120~420Y160L-45918
2YA15486~50120~420Y160L-46321
YAH15487.230~150400200~780Y160L-46842
2YAH15487.230~150 ; 6~50200~780Y160L-47404
YA18366.530~150200140~220Y160M-4115205
2YA18366.530~150140~220Y160L-4155946
YAH18366.530~150400220~910Y160M-4115900
2YAH18366.530~150; 6~50220~910Y160L-4156353
YA18427.66 ~150200140~490Y160L-4155829
2YA18427.66 ~150140~490Y160L-4156437
YAH18427.630~150400450~800Y160L-4156352
2YAH18427.630~150; 6~50450~800Y160L-4157037
YA18488.6206~50200150~525Y160L-4156289
2YA18488.6200150~525Y160L-4156624
YAH18488.630~150400250~1000Y160L-4157122
2YAH18488.630~150; 6~50400250~1000Y160L-4157740
YA2148106~50200180~630Y180M-418.59033
2YA2148106~50200180~630Y180L-422

10532

YAH21481013~200400270~1200Y180M-418.5

10430

2YAH21481030~150; 6~50400270~1200Y180L-422

11190

YA216012.66~80200230~800Y180M-418.59926
2YA216012.66~50200230~800Y200L-422

11249

YAH216012.630~150400350~1500Y200L-430

12490

2YAH216012.630~150; 6~50400350~1500Y200L-430

13858

YA244811.56~50200200~700Y180 M -418.59834
YAH244811.56~50400310~1300Y200L-430

11830

2YAH244811.530~150; 6~50400310~1300Y200L-430

13012

YA246014.46~50200260~780Y200L-430

12240

2YA246014.46~50200260~780Y200L-430

13583

YAH246014.430~150400400~1700Y200L-430

13096

2YAH246014.430~150; 6~50400400~1700Y200L-430

14455

YA系列圆振动筛选用须知:

  1、筛机分单层和双层,并有轻型和重型之分。
  2、筛网结构有编织闯、冲孔筛板。如果选用铁签式筛板可按要求设计。
  3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时,应按要求设计。
  4、电动机可安装在左侧或右侧,无特殊要求按安装图安装、供贷。
  5、给科箱为选择件,用户如有要求,可供给料箱。
  6、在选用时如有改变筛面倾角的要求,可另行设计。
  7、基础螺拴由用户自备。
