TD斗式提升机的内部示意图
皮带斗式提升机产品概述
皮带斗式提升机又称TD斗式提升机,适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度**40m。
皮带斗式提升机严格按照JB3926-85《斗式提升机》标准设计制造,是目前国内常用的物料提升机,该提升机为垂直式提升。
皮带斗式提升机工作原理
TD型斗式提升机是通过紧固在牵引构件胶带或链条上的许多料斗,并环绕在提升机上部头轮和下部尾轮之间,构成闭合轮廓。
驱动装置与头轮相连,是斗式提升机的动力部分,可以使头轮轴运动;张紧装置一般和下部尾相连,使牵引构件获得必要的初张力,以维持牵引构件正常运转。物料从斗式提升机下部机壳的进料日进入物料,通过流入式或掏取式装入料斗后,提升到头部,在头部沿出料口卸出,实现垂直方向输送物料的目的。
TD型斗式提升机的料斗、牵引构件及头轮和尾轮等到安装在全封闭的罩壳之内。提升机在下部装料,头部卸料,由于被输送的物料特性差异很大,所以装料和卸料的方式也就不同。根据物料的特性正确选择装料和卸料的方式,对其工作情况和生产率影响很大。
对装料和卸料的要求是:装料均匀、块状物料直接流入料斗;卸料时物料能正确地进入卸料槽,不返料;物料抛卸中不冲击罩壳;采用间隔布置料斗的高速斗式提升机,物料过程中不碰撞到前面的料斗上。

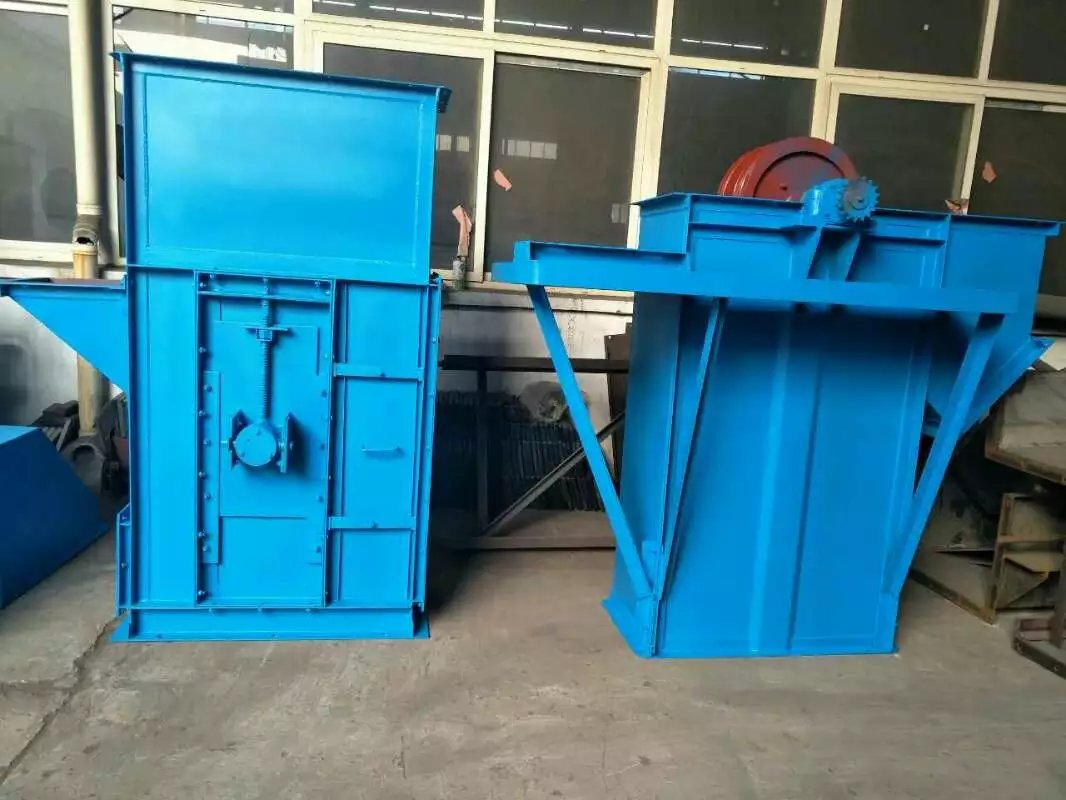

皮带斗式提升机真机图
TD型斗式提升机真机图
TD型斗式提升机CAD图纸
皮带斗式提升机产品特点
皮带式提升机具有结构简单,运行平稳,挖取式装料,离心重力式卸料的优化。该提升机的物料温度不超过60℃,TD型皮带提升机与传统D型皮带提升机相比输送效率高、料斗形式多,应优先选用。
提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料,密封性好,环境污染少。
驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,因此无效功率少。
使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
TD型斗式提升机设有四种料斗:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。
皮带斗式提升机结构组成
TD型斗式提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。
皮带斗式提升机的技术参数表
型号 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
输送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗宽(mm) | 160 | 250 | 315 | 400 | ||||||||||||
斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距(mm) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
带宽(mm) | 200 | 300 | 400 | 500 | ||||||||||||
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
物料量大块(mm) | 25 | 35 | 45 | 55 | ||||||||||||
型号 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
输送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
斗宽(mm) | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
斗距(mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
带宽(mm) | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
物料量大块(mm) | 60 | 70 | 25 | 35 | 45 | 55 |
TD型斗式提升机的维修保养周期表
TD型斗式提升机 | ||||
序号 | 提升机部位 | 材料 | 周期 | 方法 |
1 | 传动及拉紧滚筒轴承 | 耐水润滑脂 | 200小时 | 注油器 |
2 | 逆止联轴器 | 耐水润滑脂 | 50小时 | 注油器 |
3 | 拉紧螺栓 | 耐水润滑脂 | 500小时 | 涂抹 |
4 | 电机 | 耐水润滑脂 | 6个月 | 注油器 |
