1. 产品介绍

1.1产品概述

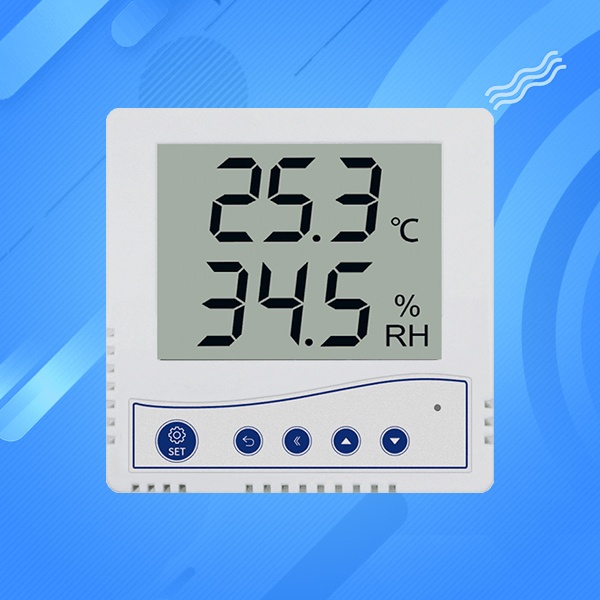

RS-WS-N01-DC-6系列温湿度变送记录仪采用大屏液晶显示，具有自动温湿度记录，温湿度上下限双控，限值自由设置，温度湿度凭密码校准，RS485数据传输等功能。产品采用瑞士进口原装高品质温湿度测量单元，传感器具有测量精度高，抗干扰能力强等特点，保证了产品的优异测量性能。

本产品配备高清液晶显示屏，实时显示温湿度数值；监控设备内部实时记录存储，方便随时调取监控数据，也可与我司的监控平台软件进行数据同步；内部集成报警功能模块（蜂鸣器或继电器），可实现高、低温报警和高、低湿报警；RS485 信号输出，标准MODBUS-RTU 通信协议，通信距离可2000米（实测）；支持多台组网式温湿度监控系统安装，组网数量可达254个，是一款智能型工业级温湿度变送记录仪。

RS-WS-N01-DC-6系列温湿度变送记录仪广泛应用于冷链物流、食品药品、生物制品、特殊仓储、电子化工、卫生医疗系统、服务器机房和科研实验室等行业的生产车间、实验室、机房、仓库、洁净室等环境，24 小时监测温湿度的数据。

1.2功能特点

1、采用瑞士原装进口测温单元，测量精度高、抗干扰能力强。

2、设备内置存储器，温湿度数据实时记录，可记录65535 组。

3、可通过液晶按键进行各种报警参数、通信参数、时间日期等的设定。

4、液晶实时显示温度、湿度、时间和日期、已存储容量、设备地址和波特率等。

5、可通过监控平台进行温湿度报警参数、时间日期、记录参数等参数的远程召测及设置。

6、内置温湿度报警功能，可进行温湿度报警的上下限及回差设置。

7、具有2 路开关量信号输出，可任意关联报警事项输出。

8、一路内置蜂鸣器报警，一路外延声光报警器报警。

9、多种记录模式，设备连接监控平台后可将温湿度记录数据按时间顺序自动拼接。

10、RS485 信号输出，*远通信距离可达2000 米，采用防雷设计，安全可靠。

11、10~30V 宽电源电压输入。

12、内置备用电池可续航48小时以上。

1.3系统框架

2. 产品外形尺寸

3. 菜单及显示说明

3.1 面板示意说明
