1. 产品介绍
1.1产品概述

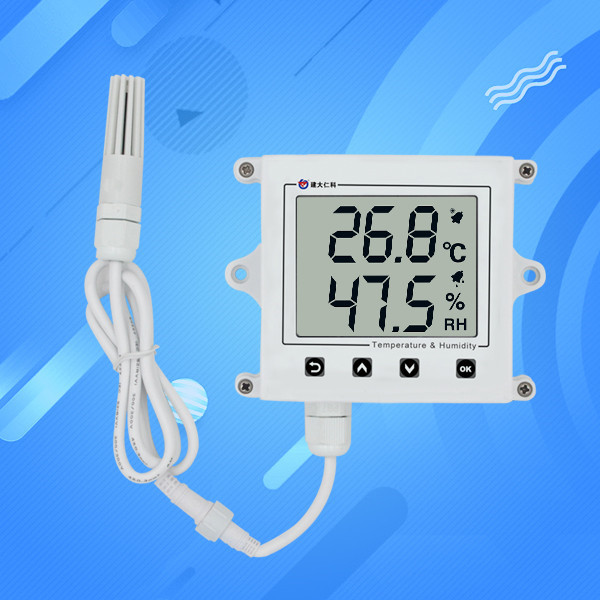

该变送器带有液晶显示,实时显示温湿度,设备采用标准MODBUS-RTU通信协议,RS485信号输出,通信距离可达2000米(实测)。探头内置、外延可选,广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠,外观美观,安装方便。
1.2功能特点
n 大屏液晶显示,美观大方
n 采用高精度温湿度测量单元,现场自校准,长期稳定性好漂移小
n 采用专用的485电路,标准ModBus-RTU通信协议,通信地址及波特率可设置
n 10~30V直流宽电压范围供电
n 探头内置外延可选,探头内置型安装简单方便,探头外延型可选多种探头应用于不同场合,探头线*长可达30米
n 按键可设置参数,操作方便
1.3主要技术指标
直流电源(默认) | 10-30V DC | |
功耗 | 0.4W | |
A准精度 | 湿度 | ±2%RH(5%~95%RH,25℃) |
温度 | ±0.4℃(25℃) | |
B准精度(默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) |
温度 | ±0.5℃(25℃) | |
变送器电路工作温湿度 | -20℃~+60℃,0%RH~80%RH | |
探头工作温度 | 内置精装探头 | -40~+80℃ |
外延精装探头 | ||
探头工作湿度 | 0~99%RH | |
通信协议 | Modbus-RTU通信协议 | |
输出信号 | 485信号 | |
温度显示分辨率 | 0.1℃ | |
湿度显示分辨率 | 0.1%RH | |
温湿度刷新时间 | 1S | |
长期稳定性 | 温度 | ≤0.1℃/y |
湿度 | ≤1%RH/y | |
响应时间 | 温度 | ≤15s(1m/s风速) |
湿度 | ≤4s(1m/s风速) | |
参数设置 | 通过软件设置或者按键直接修改 |
2.产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送、传感器 | ||||
N01- | RS485(Modbus协议) | ||||
2C- | 王字壳液晶 | ||||
2CW- | 王字壳液晶+网口 | ||||
4 | 内置精装探头 | ||||
5 | 外延精装探头 |
3. 设备安装说明
3.1 设备安装前检查
设备清单:
n 变送器设备1台
n 合格证、保修卡、校准报告等
n 自攻螺丝(2个)、膨胀塞(2个)
n USB转485(选配)
n 485终端电阻(多台设备赠送)
3.2安装步骤
3.3接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。
3.4 设备接线
多个485型号的设备接入同一条总线时,现场布线有一定的要求,具体请参考资料包中《485设备现场接线手册》。
线色 | 说明 | |
电 源 | 棕色 | 电源正(10~30V DC) |
黑色 | 电源负 | |
通 信 | 绿色 | 485-A |
蓝色 | 485-B |
5. 通信协议
5.1 通讯基本参数
编码 | 8位二进制 |
数据位 | 8位 |
奇偶校验位 | 无 |
停止位 | 1位 |
错误校验 | CRC(冗余循环码) |
波特率 | 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s |
5.2 数据帧格式定义
采用Modbus-RTU 通讯规约,格式如下:
初始结构≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构≥4 字节的时间
地址码:为变送器的地址,在通讯网络中(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
主机问询帧结构:
地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
从机应答帧结构:
地址码 | 功能码 | 有效字节数 | 数据一区 | 第二数据区 | 第N数据区 | 校验码 |
1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 | 2字节 |
5.3 寄存器地址
寄存器地址 (16进制) | 寄存器地址 (10进制) | PLC或组态地址 (10进制) | 内容 | 操作 |
0000 H | 0 | 40001 | 湿度(比实际湿度扩大10倍) | 只读 |
0001 H | 1 | 40002 | 温度(比实际温度扩大10倍) | 只读 |
5.4 通讯协议示例以及解释
举例:读取设备地址0x01的温湿度值
问询帧(16进制):
地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x00 0x00 | 0x00 0x02 | 0xC4 | 0x0B |
应答帧(16进制):(例如读到温度为-10.1℃,湿度为65.8%RH)
地址码 | 功能码 | 返回有效字节数 | 湿度值 | 温度值 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x04 | 0x02 0x92 | 0xFF 0x9B | 0x5A | 0x3D |
温度计算:
当温度低于 0 ℃时温度数据以补码的形式上传。
温度:FF9B H(十六进制)=-101 =>温度= -10.1℃
湿度计算:
湿度:292H (十六进制)= 658 =>湿度 = 65.8%RH
