直流供电（默认）	DC 10-30V
功耗	0.64W
A准精度	湿度	±2%RH(5%RH~95%RH，25℃)
	温度	±0.4℃（25℃）
B准精度（默认）	湿度	±3%RH(5%RH~95%RH，25℃)
	温度	±0.5℃（25℃）
变送器电路工作温度	-40℃~+60℃，0%RH~80%RH
探头工作温度	-40℃~+120℃默认：-40℃~+80℃
探头工作湿度	0%RH-100RH
温度显示分辨率	0.1℃
湿度显示分辨率	0.1%RH
温湿度刷新时间	1s
长期稳定性	湿度		≤1%RH/y
	温度		≤0.1℃/y
响应时间	湿度		≤4s(1m/s风速)
	温度		≤15s(1m/s风速)
输出信号	RS485(Modbus协议)
继电器带负载能力	30V DC 2A /250V AC 2A
安装方式	壁挂或悬挂

1.4 产品选型

RS-					公司代号
	WS-				温湿度变送器
		N01-			485通讯（Modbus-RTU协议）
			K1-		看板外壳
			K1A-		带声光报警器看板外壳
			K1R-		带继电器看板外壳（继电器无源输出）
				4	内置精装探头 K1 K1A K1R
				5	外延精装探头 K1 K1A K1R

2. 设备安装说明

2.1 设备安装前检查

设备清单：

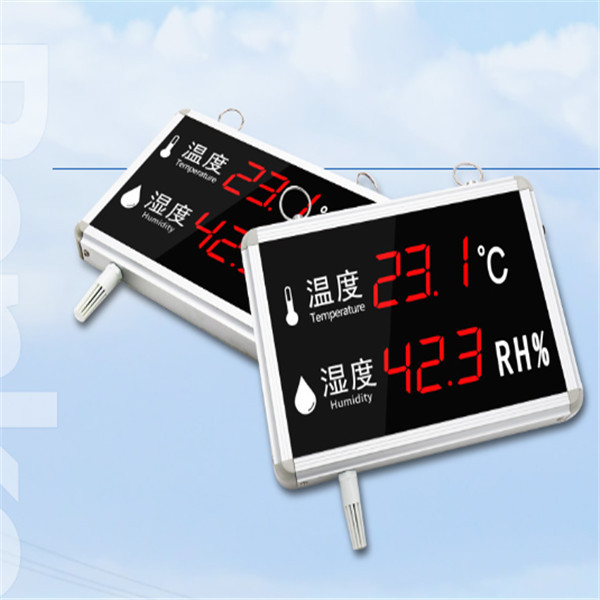

■温湿度看板设备1台

■产品合格证、保修卡等

■安装螺丝1包

■两芯防水对插线一根（带继电器看板型两根）

2.2 安装方式

可悬挂或者壁挂安装，安装孔尺寸如下(单位：mm)：

若选用葫芦孔安装，需先在墙体或其它固定平面打孔，然后安装膨胀塞和螺丝，后将温湿度看板挂到螺丝处即可。

2.3 接线

485 信号线接线时注意 A/B 两条线不能接反，总线上多台设备间地址不能冲突。

	线色	说明
通信	红色	485-A
通信	黑色	485-B
继电器输出	棕色	无源输出接口（仅K1R型号有此接口）
继电器输出	蓝色	无源输出接口（仅K1R型号有此接口）

3. 通信协议

3.1 通讯基本参数

编码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校验	CRC（冗余循环码）
波特率	2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s

3.2 数据帧格式定义

采用Modbus-RTU 通讯规约，格式如下：

初始结构≥4 字节的时间

地址码 = 1 字节

功能码 = 1 字节

数据区 = N 字节

错误校验 = 16 位CRC 码

结束结构≥4 字节的时间

地址码：为变送器的地址，在通讯网络中是独有的（出厂默认0x01）。

功能码：主机所发指令功能指示，本变送器支持功能码0x03（读取寄存器数据）0x06（写入寄存器数据）0x10（连续写入寄存器数据）。

数据区：数据区是具体通讯数据，注意16bits数据高字节在前！

CRC码：二字节的校验码。

主机问询帧结构：

地址码	功能码	寄存器起始地址	寄存器长度	校验码低字节	校验码高字节
1字节	1字节	2字节	2字节	1字节	1字节

从机应答帧结构：

地址码	功能码	有效字节数	数据一区	数据二区	数据N区	校验码低字节	校验码高字节
1字节	1字节	1字节	2字节	2字节	2字节	1字节	1字节

3.3 寄存器地址

寄存器地址	PLC或组态地址	内容	操作	定义说明
0000 H	40001 (十进制)	湿度	只读	湿度实时值（扩大10倍）
0001 H	40002 (十进制)	温度	只读	温度实时值（扩大10倍）
0030 H	40049(十进制)	温度上限	读写	温度上限值（扩大10倍）出厂默认 80℃
0031 H	40050(十进制)	温度下限	读写	温度下限值（扩大10倍）出厂默认 -40℃
0032 H	40051(十进制)	温度回差	读写	温度回差值（扩大10倍）出厂默认 2℃
0035 H	40054(十进制)	湿度上限	读写	湿度上限值（扩大10倍）出厂默认 100RH
0036 H	40055(十进制)	湿度下限	读写	湿度下限值（扩大10倍）出厂默认 0%RH
0037 H	40056(十进制)	湿度回差	读写	湿度回差值（扩大10倍）出厂默认 5%RH
0050 H	40081 (十进制)	温度校准值	读写	整数（扩大10倍）
0051 H	40082 (十进制)	湿度校准值	读写	整数（扩大10倍）
07D0 H	42001 (十进制)	设备地址	读写	1~255（出厂默认1）
07D1 H	42002 (十进制)	设备波特率	读写	0代表2400 1代表4800 2代表9600

3.4 通讯协议示例以及解释

3.4.1 读取设备地址0x01的温湿度值

问询帧

地址码	功能码	起始地址	数据长度	校验码低字节	校验码高字节
0x01	0x03	0x00 0x00	0x00 0x02	0xC4	0x0B

应答帧

地址码

功能码

返回有效

字节数

湿度值

温度值

校验码

低字节

校验码

高字节

0x01

0x03

0x02

0x02 0x92

0xFF 0x9B

0xD2

0x3D

温度计算：

当温度低于 0 ℃时温度数据以补码的形式上传。

温度：FF9B H(十六进制)= -101 =>温度= -10.1℃

湿度计算：

湿度：292 H (十六进制)= 658 =>湿度 = 65.8%RH

3.4.2 写入设备地址0x01的温度上限值（例如设置温度上限值为60℃）

问询帧

地址码	功能码	起始地址	写入数据区	校验码低字节	校验码高字节
0x01	0x06	0x00 0x30	0x02 0x58	0x89	0x5F

应答帧

地址码	功能码	起始地址	数据长度	校验码低字节	校验码高字节
0x01	0x06	0x00 0x30	0x02 0x58	0x89	0x5F

3.4.3 写入设备地址0x01的温度回差值（例如设置温度回差值为3℃）

问询帧

地址码	功能码	起始地址	写入数据区	校验码低字节	校验码高字节
0x01	0x06	0x00 0x32	0x00 0x1E	0xA8	0x0D

应答帧

地址码	功能码	起始地址	数据长度	校验码低字节	校验码高字节
0x01	0x06	0x00 0x32	0x00 0x1E	0xA8	0x0D

4. 常见问题及解决办法

4.1 设备无法连接到PLC或电脑

可能的原因：

1)电脑有多个COM口，选择的口不正确。

2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。

3)波特率，校验方式，数据位，停止位错误。

4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。

5)485总线有断开，或者A、B线接反。

6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。

7)USB转485驱动未安装或者损坏。

8)设备损坏。
