1. 产品介绍
1.1产品概述
我司设计的二氧化氮变送器,采用进口一线大品牌电化学二氧化氮传感器,具有反应迅速灵敏、抗干扰能力强的特点,经过我司独有的补偿算法、多段标准气体标定,亦具有长寿命、高精度、高重复性和高稳定性的特点。适用于需要监测二氧化氮泄漏浓度的场合。
设备采用宽压10-30V直流供电,485信号输出,标准Modbus-RTU通信协议、ModBus地址可设置,波特率可更改,通信距离*远2000米。
1.2功能特点
■采用进口一线大品牌电化学传感器,稳定耐用。
■量程0-20ppm、0-2000ppm可选,其他量程亦可定做。
■测量精度高,可达±3%FS以内,重复性可达±2%以内。
■485通信接口标准ModBus-RTU通信协议,地址、波特率可设置,通信距离*远2000米。
■可选配高品质OLED显示屏,现场可直接查看数值,夜晚亦可清晰显示。
■现场供电采用10~30V直流宽压供电,可适应现场多种直流电源。
■产品采用壁挂式防水壳,安装方便,防护等级高可应用于恶劣的现场环境。
1.3主要技术指标
供电电源 | 10~30V DC |
平均功耗 | 0.18W |
输出信号 | 485 |
温度测量范围 | -40℃~80℃ |
温度精度 | ±0.5℃ |
湿度测量范围 | 0~100RH |
湿度精度 | ±3%RH |
工作温度 | -20~50℃ |
工作湿度 | 15~90%RH 无冷凝 |
工作压力 | 91~111Kpa |
NO2分辨率 | 20ppm:0.1ppm |
2000ppm:1ppm | |
稳定性 | ≤2%信号值/月 |
响应时间 | 20ppm:≤30S |
2000ppm:≤60S | |
预热时间 | ≥5分钟 |
检测精度 | ±3%FS |
重复性 | ≤2% |
零点漂移 | 20ppm:≤±0.5ppm |
2000ppm:≤±20ppm |
以上所有规格参数均在环境条件:温度20℃、相对湿度50%RH、1个大气压,待测气体浓度不超过传感器量程的环境下测得。

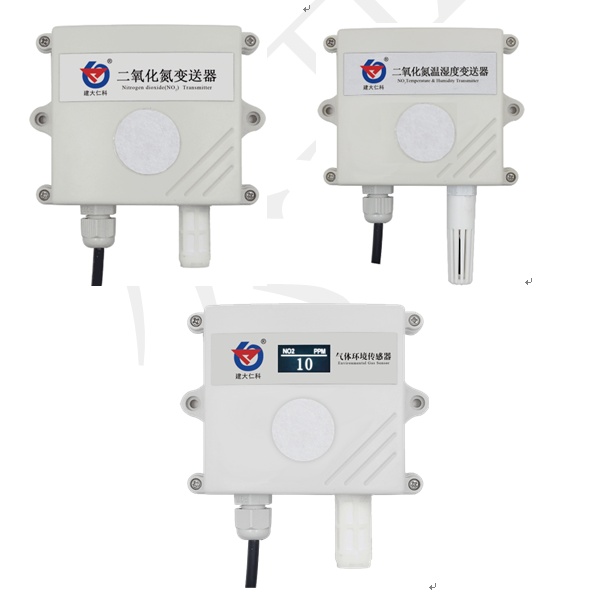

1.4产品选型
RS- | 公司代号 | ||||
NO2- | NO2变送传感器 | ||||
NO2WS- | NO2浓度温湿度三合一变送传感器 | ||||
N01- | RS485(Modbus协议) | ||||
2- | 壁挂王字壳 | ||||
OLED - | 王字壳带OLED 屏幕(二氧化氮温湿度一体无此型号) | ||||
-20P | 量程为20ppm | ||||
-2000P | 量程为2000ppm |
2.寄存器地址
单NO2设备(其他寄存器相同)
寄存器地址 | PLC或组态地址 | 内容 | 操作 | 范围及定义说明 |
0000 H | 40001 | NO2浓度值 | 只读 | 20ppm量程变送器扩大10倍值上传,2000ppm变送器实际值上传 |
0002 H | 40003 |
NO2温湿度一体设备
寄存器地址 | PLC或组态地址 | 内容 | 操作 | 范围及定义说明 |
0000 H | 40001 | 湿度值 | 只读 | 0~1000 (扩大10倍后的数值) |
0001 H | 40002 | 温度值 | 只读 | -400~800 (扩大10倍后的数值) |
0002 H | 40003 | 二氧化氮浓度值 | 只读 | 20ppm量程变送器扩大10倍值上传,2000ppm变送器实际值上传 |
0032 H | 40051 | 温度校准值 | 读写 | 扩大10倍后写入 |
0035 H | 40054 | 湿度校准值 | 读写 | 扩大10倍后写入 |
0038 H | 40057 | NO2校准值 | 读写 | 量程为20ppm时,扩大10倍写入,量程为2000ppm时,实际值写入 |
07D0 H | 42001 | 设备地址 | 读写 | 1~255(出厂默认1) |
07D1H | 42002 | 设备波特率 | 读写 | 0代表2400 1代表4800 2代表9600 |
3.通讯协议示例以及解释
3.1读取设备地址0x01的NO2值
问询帧
地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x00 0x02 | 0x00 0x01 | 0x25 | 0xCA |
应答帧(例如读到NO2为5.0ppm)
地址码 | 功能码 | 返回有效字节数 | NO2值 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x02 | 0x00 0x64 | 0xB8 | 0x53 |
NO2:
1F4 H(十六进制) =100 =>NO2=100 ppm
4.NO2测量单位ppm与mg/m3换算关系
转换公式是基于25℃和1个大气压:X ppm = (Y mg/m3)(24.45)/(分子量)或Y mg/m3 = (X ppm)(分子量)/24.45
仅适用于计算NO2:1ppm=1.88mg/m3 1mg/m3=0.53ppm
5.常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3)波特率,校验方式,数据位,停止位错误。
4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。
5)485总线有断开,或者A、B线接反。
6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
