1. 产品介绍

1.1 产品概述

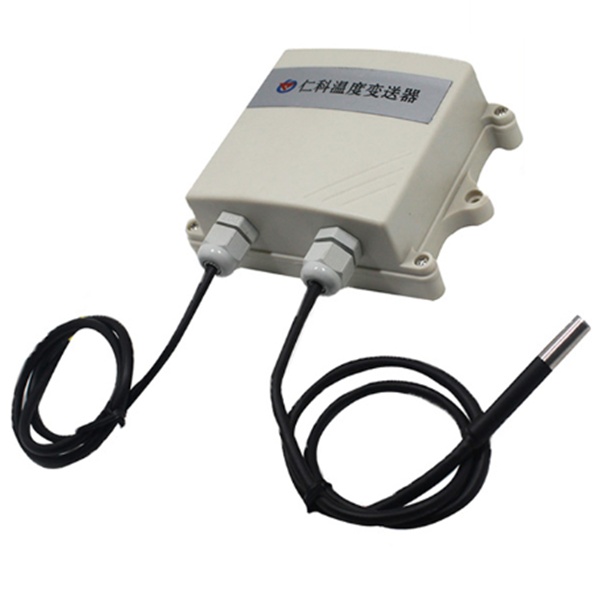

RS-WD-*-2和RS-WD-*-SMG单温度变送器均采用壁挂防水壳，多用于室外及现场环境恶劣的场合。 RS-WD-*-SMG单温度变送器具有显示功能，实时显示当前温度。温度探头多种类型可选适用于不同现场，广泛适用于通讯机房，仓库楼宇以及自控等需要温度监测的场所。采用标准工业接口4～20mA/0～10V/0～5V模拟量信号输出，可接入现场数显表、 PLC、变频器、工控主机等设备。安全可靠，外观美观，安装方便。

1.2 功能特点

n设备外壳防水，可用于室外。

n产品采用高灵敏度感温元件，传感器具有测量精度高，抗干扰能力强。

n采用美国进口的测温单元，测量准确。

n采用专用的模拟量电路，使用温度范围宽。

n10~30V 宽电压范围供电，规格齐全，安装方便。可同时适用于四线制与三线制接法。

1.3 主要技术指标

直流供电（默认）	10~30V DC
功耗	电流输出		0.8W
	电压输出		0.8W
默认精度	温度		±0.5℃（25℃）
变送器电路工作温度	-40℃~+60℃，0%RH~80%RH
探头工作温度	外延圆形不锈钢探头		-40~+80℃
	外延磁吸式探头
	外延扁形不锈钢探头
	外延四分管螺纹探头		-40~+120℃
	外延扁高温探头
探头工作湿度	0~100RH
长期稳定性	温度	≤0.1℃/y
响应时间	温度	≤10s(1m/s风速)
输出信号	电流输出	4~20mA
	电压输出	0~5V/0~10V
负载能力	电压输出	输出电阻≤250Ω
	电流输出	≤600Ω
开孔尺寸	105mm
注：带显示产品功耗增加0.4W

2.产品选型

RS-					公司代号
	WD-				单温度变送器、传感器
		I20-			4~20mA电流输出
		V05-			0~5V电压输出
		V10-			0~10V电压输出
			2-		壁挂王字壳
			SMG-		壁挂数码管王字壳
				1	外延圆形不锈钢探头：此探头较通用；探头防水；温度量程：-40~+80℃
				2	外延磁吸式探头：具有磁性，可吸附在金属表面，测量金属表面的温度；探头防水；温度量程：-40~80℃
				3	外延扁形不锈钢探头：此探头为扁型，与待测物体表面接触面积较大，测量温度比较精确，但需要客户制作夹具压紧探头；该探头防水，测量范围-40~+80℃
				4	外延四分管螺纹探头：用于测量水管内水温；水管三通或水管端部带有4分管螺纹，和此探头正好配套，测量范围：-40~+80℃
				3H	外延扁高温探头：-3探头的基础上使用了高温线缆，温度可测量120℃

3. 设备安装说明

3.1 设备安装前检查

设备清单：

n变送器设备1台

n自攻螺丝（2个）、膨胀塞（2个）

n合格证、售后服务卡、校准报告（选配）等
