1. 产品介绍
1.1 产品概述

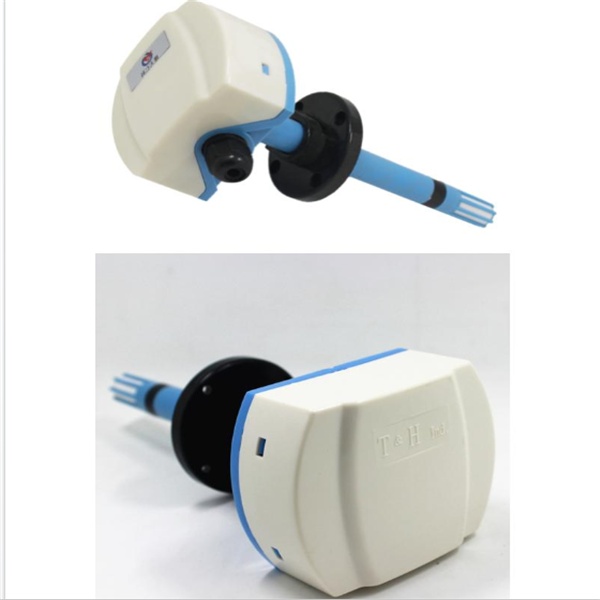

该变送器专业应用于管道温度测量,采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出,可接入现场数显表、PLC、变频器、工控主机等设备。采用进口温度测量单元,漂移小。管道式安装方式,现场安装方便,采用抗干扰电路设计,可经受住现场变频器等各种强电磁干扰;设备采用防水外壳设计,探头过滤网采用25um高强度不锈钢材料,既能保证气体分子进入又防止粉尘颗粒及水滴进入,可应用于潮湿、高粉尘场合,经久耐用。
1.2 功能特点
* 温度采集,4~20mA、0~10V、0~5V模拟量信号输出;
* 温度精度±0.3℃,高精度、低漂移;
* 接线端子采用**级弹簧式免螺丝端子,一压一插即可接线,现场即使没有螺丝刀也能快速接好线,可适应线径0.3~2.0mm2;
* 采用专用的EMC抗干扰器件,现场可经受住强电磁干扰,工业级处理芯片,使用范围宽;
* 10~30V宽电压范围供电,可同时适用于四线制与三线制接法;
1.3 主要技术指标
直流供电(默认) 10~30V DC
功耗 电流输出 1.2W 电压输出 1.2W
精度(默认) 温度 ±0.3℃(25℃)
变送器电路工作温度 -40℃~+60℃,0%RH~80%RH
探头测量温度 -40℃~+80℃
长期稳定性 温度 ≤0.1℃/y
响应时间 温度 ≤25s(1m/s风速)
输出信号 电流输出 4~20mA 电压输出 0~5V/0~10V
负载能力 电压输出 输出电阻≤250Ω 电流输出 ≤600Ω
2.产品选型
RS- 公司代号
WD- 单温度变送器、传感器 I20 4~20mA电流输出 V05 0~5V电压输出 V10 0~10V电压输出 9- 管道壳
3.温度计算方法
3.1 电流型输出信号转换计算
例如:量程-40~80℃,4~20mA输出,当输出信号为10mA时,计算当前的温度值。此温度量程的跨度为120℃,用16mA的电流信号来表达,120℃/16mA=7.5℃/mA,即电流1mA代表温度变化7.5℃,测量值10mA-4mA=6mA,6mA*7.5℃=45℃。45+(-40)=5℃,所以当前温度为5℃。
3.2 电压型输出信号转换计算
例如:量程-40~80℃,0-10V输出,当输出信号为5V时,计算当前的温度值。此温度量程的跨度为120℃,用10V的电压信号来表达,120℃/10V=12℃/V,即电压1V代表温度变化12℃,测量值5V-0=5V,5V*12℃=60℃。60+(-40)=20℃,所以当前温度为20℃。
4.设备安装说明
4.1 设备安装前检查
* 变送器设备1台
* 自攻螺丝和膨胀塞各3个
* 合格证、保证卡、校准报告(选配)等
4.2 安装步骤
先在通风管道上打一个直径20mm的孔,将风管插入到孔中,可以通过调节法兰盘的位置控制设备的高低。将三个螺丝安装到法兰盘上,固定设备,完成安装。
4.3 接线
电源接线:
宽电压10~30V直流电源输入。针对0-10V输出型设备只能用24V供电。
输出接口接线:
设备标配是具有2路独立的模拟量输出,如表格所示。同时适应三线制与四线制。
序号 内部标识 说明
1 T 温度信号正
2 V+ 电源正
3 GND 电源负、温度信号负
4 RH 空
5.常见问题及解决办法
无输出或输出错误
可能的原因:
1)量程对应错误导致PLC计算错误,量程请查阅第3章节;
2)接线方式不对或接线顺序错误;
3)供电电压不对(针对0~10V型均需24V供电);
4)变送器与采集器之间距离过长,造成信号紊乱;
5)设备损坏;
