1. 产品介绍
1.1 产品概述

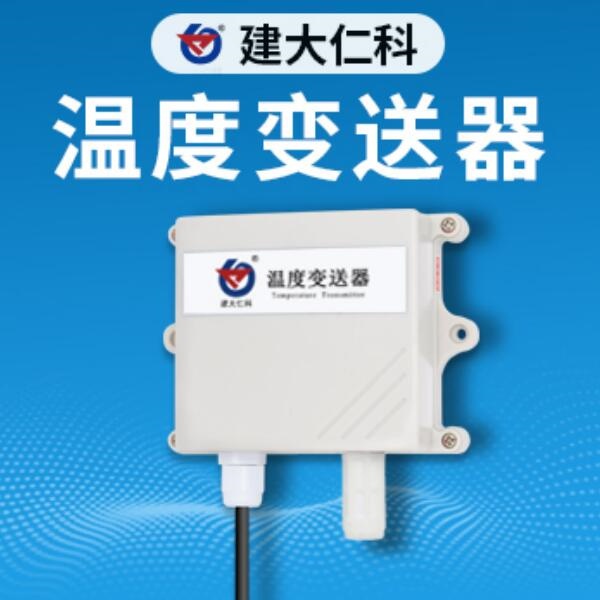

RS-WD-*-2和RS-WD-*-SMG单温度变送器均采用王字壳,具有防水功能,多用于室外。RS-WD-*-SMG单温度变送器具有显示功能,实时显示当前温度。产品采用高灵敏度感温元件,传感器具有测量精度高,抗干扰能力强等特点,保证了产品的优异测量性能。设备采用标准MODBUS-RTU 通信协议,RS485信号输出,通信距离可达2000米(实测)。该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所。安全可靠,外观美观,安装方便。
1.2 功能特点
* 设备外壳防水,可用于室外。
* 产品采用高灵敏度感温元件,传感器具有测量精度高,抗干扰能力强。
* 采用美国进口的测温单元。
* 采用专用的485电路,通信稳定。
* 可选择一路继电器输出或者蜂鸣器报警。
* 10~30V宽电压范围供电,规格齐全,安装方便。
1.3 主要技术指标
直流供电(默认) | 10~30V DC | |
功耗 | 0.3W | |
默认精度 | 温度 | ±0.5℃ |
外延扁高温探头测温范围 | -40℃~+120℃(使用高温线) | |
其他探头的测温范围 | -40℃~+80℃ | |
通信协议 | Modbus-RTU | |
输出信号 | 485信号 | |
开孔尺寸 | 60mm | |
长期稳定性 | 温度 | ≤0.1℃/y |
响应时间 | 温度 | ≤10s(1m/s风速) |
开孔尺寸 | 60mm | |
参数设置 | 通过上位机软件设置 |
1.4 系统框架图
系统方案框图
2. 产品选型
RS- 公司代号
WD- 单温度变送、传感器 N01- RS485通讯(Modbus协议) 2- 壁挂王字壳 SMG- 壁挂数码管王字壳 1 外延圆形不锈钢探头 2 外延磁吸式探头 3 外延扁形不锈钢探头 4 外延四分管螺纹探头 3H 外延扁高温探头
量程:
-40~+80℃ 具有磁性,可吸附在金属表面,测量金属表面的温度;探头防水;温度量程:-40~80℃ 此探头为扁型,与待测物体表面接触面积较大, 测量温度比较精确,但需要客户制作夹具压紧探头;该探头防水,测量范围-40~+80℃ 用于测量水管内水温;水管三通或水管端部带有4分管螺纹,和此探头正好配套, 测量范围:-40~+80℃ 79864531531 -3探头的基础上使用了高温线缆,可测量120℃
3. 设备安装说明
3.1 设备安装前检查
设备清单:
* 变送器设备1台
* 自攻螺丝(2个)、膨胀塞(2个)
* 产品合格证、保修卡、校准报告(选配)等
* USB转485(选配)
* 485终端电阻(多台设备赠送)
3.2 接口说明
3.2.1 电源及485信号
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能重复。
3.2.2继电器接口
设备可选配一路开关量常开触点输出或内置蜂鸣器报警 。
3.3 具体型号接线
壁挂王字壳壁挂数码管王字壳接线
线色 说明
电
源 棕色 电源正(10~30V DC) 黑色 电源负
通
信 黄色 485-A 蓝色 485-B
3.4 485现场布线说明
多个485型号的设备接入同一条总线时,现场布线有一定的要求,具体请参
考资料包中《485设备现场接线手册》。
4. 配置软件安装及使用
4.1 软件选择
如果需要修改设备地址或波特率,可以通过按键设置,也可以使用配置软件设置。打开资料包,选择“调试软件”---“485参数配置软件”,找到 双击打开即可。 注意:在使用该配置软件更改地址和波特率的时候只能接一台设备。
4.2 参数设置
①、选择正确的COM口(右键“我的电脑—属性—设备管理器—端口”里面查看COM端口),下图列举出几种不同的485转换器的驱动名称。
②、单独只接一台设备并上电,点击软件的测试波特率,软件会测试出当前设备的波特率以及地址,默认波特率为4800bit/s,默认地址为0x01。
③、根据使用需要修改地址以及波特率,同时可查询设备的当前功能状态。
④、如果测试不成功,请重新检查设备接线及485驱动安装情况。
5. 通信协议
5.1 通讯基本参数
编 码 8位二进制
数据位 8位
奇偶校验位 无
停止位 1位
错误校验 CRC(冗余循环码)
波特率 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s
5.2 数据帧格式定义
采用Modbus-RTU 通讯规约,格式如下:
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码:为变送器的地址,在通讯网络中(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
主机问询帧结构:
地址码 功能码 寄存器起始地址 寄存器长度 校验码低位 校验码高位
1字节 1字节 2字节 2字节 1字节 1字节
从机应答帧结构:
地址码 功能码 有效字节数 数据一区 第二数据区 第N数据区 校验码
1字节 1字节 1字节 2字节 2字节 2字节 2字节
5.3 寄存器地址
寄存器地址 (16进制) 寄存器地址 (10进制) PLC或组态地址 (10进制) 内容 操作
0000 H 0 40001 保留 只读
0001 H 1 40002 温度(是实际温度的10倍) 只读
5.4 通讯协议示例以及解释
5.4.1 举例:读取设备地址0x01(十进制地址为1)的温度值
问询帧(16进制):
地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B
应答帧(16进制):例如读到温度为-10.1℃
地址码 功能码 有效字节数 保留 温度值 校验码低位 校验码高位
0x01 0x03 0x04 0x00 0x00 0xFF 0x9B 0xFA 0x68
温度计算:
当温度低于 0 ℃ 时温度数据以补码形式上传。
温度:FF9B H(十六进制)=-101 => 温度=-10.1℃
5.4.2 读取设备地址0x43(十进制地址为67)的温度值
询问帧(16进制)
地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x43 0x03 0x00 0x00 0x00 0x02 0xCB 0x29
应答帧(16进制): (例如读到温度为26.9℃)
地址码 功能码 返回有效字节数 保留 温度值 校验码低位 校验码高位
0x43 0x03 0x04 0x00 0x00 0x01 0x0d 0x58 0x62
温度: 10D H(十六进制) =269 => 温度=26.9℃
6. 常见问题及解决办法
6.1 设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3)波特率,校验方式,数据位,停止位错误。
4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。
5)485总线有断开,或者A、B线接反。
6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
