1. 产品介绍
1.1 产品概述

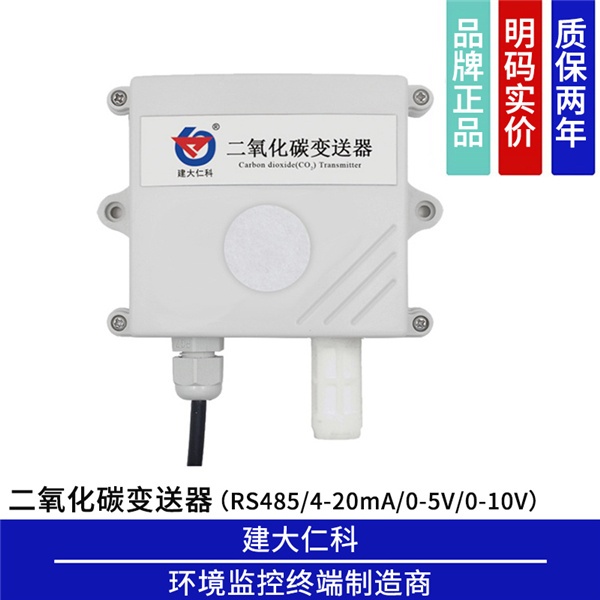

该变送器采用新型红外检定技术进行CO2浓度测量,反应迅速灵敏,避免了传统电化学传感器的寿命及长时间漂移问题,广泛适用于农业大棚,花卉培养、食用菌种植等需要CO2及温湿度监测的场合。模拟量信号输出,4-20mA、0-10V、0-5V可选。设备10-30V宽压供电,外壳防护等级高,能适应现场各种恶劣条件。
1.2 功能特点
■新型红外检定技术进行CO2浓度测量,准确度高,漂移小,寿命长
■测量范围宽,默认400-5000ppm,自带温度补偿,受温度影响小
■4-20mA、0-10V、0-5V多种模拟量信号输出可选
■产品采用壁挂式防水壳,安装方便,防护等级高
1.3 主要技术指标
供电电源:10~30V DC(0~10V型只能24V供电)
CO2测量范围:0~5000ppm
CO2精度:±(40ppm+ 3%F·S) (25℃) 稳定性:<2%F·S
非线性:<1%F·S 数据更新时间:2s
响应时间:90%阶跃变化时一般小于90S 工作环境:-10~+50℃、0-80%RH(无凝结)
系统预热时间:2min(可用)、10min(精度) 平均电流:<85mA
温度影响:自带温度补偿 输出信号:4~20mA、0~5V、0~10V
1.4产品选型
RS- 公司代号
CO2- CO2浓度变送、传感器 I20- 4~20mA电流输出 V05 0~5V电压输出 V10 0~10V电压输出 2 壁挂王字壳内置探头 2LW 王字壳外延探头 OLED 王字壳带OLED 屏幕
2. 设备安装说明
2.1 设备安装前检查
设备清单:
■二氧化碳变送器设备1台
■自攻螺丝(2个)、膨胀塞(2个)
■合格证、保修卡、接线说明等
2.2安装步骤说明
王字壳
2.3 接线
线色 说明
电源 棕色 电源正(10~30V DC) 黑色 电源负
输出 蓝色 CO2信号正 绿色 CO2信号负
2.4 接线方式举例
四线制接法示意图
三线制接法示意图
3. 计算方法
3.1电流型输出信号转换计算
例如量程0~5000ppm,4~20mA输出,当输出信号为12mA时,计算当前CO2浓度值。此CO2量程的跨度为5000ppm,用16mA电流信号来表达,5000ppm/16mA=312.5ppm/mA,即电流1mA代表CO2浓度变化321.5ppm,测量值12mA-4mA=8mA,8mA*312.5ppm/mA=2500ppm,当前CO2浓度为2500ppm。
3.2电压型输出信号转换计算
例如量程0~5000ppm,0-10V输出,当输出信号为5V时,计算当前CO2浓度值。此CO2量程的跨度为5000ppm,用10V电压信号来表达,5000ppm/10V=500ppm/V,即电压1V代表CO2浓度变化500ppm,测量值5V-0V=5V,5V*3500ppm/V=2500ppm,当前CO2浓度为2500ppm。
4. 常见问题及解决办法
无输出或输出错误
可能的原因:
1)量程对应错误导致PLC计算错误。
2)接线方式不对或者接线顺序错误。
3)供电电压不对(针对0~10V型均为24V供电)。
4)变送器与采集器之间距离过长,造成信号紊乱。
5) PLC采集口损坏。
6)设备损坏。
